cb400four nc36 キャブレター再生OH

茨城県　H様ご依頼のフル再生OHです。


cb400four

nc36 キャブレターオーバーホール

f:id:seaside-grass:20191031143340j:plain

f:id:seaside-grass:20191031143422j:plain

f:id:seaside-grass:20191031143528j:plain

f:id:seaside-grass:20191031143558j:plain

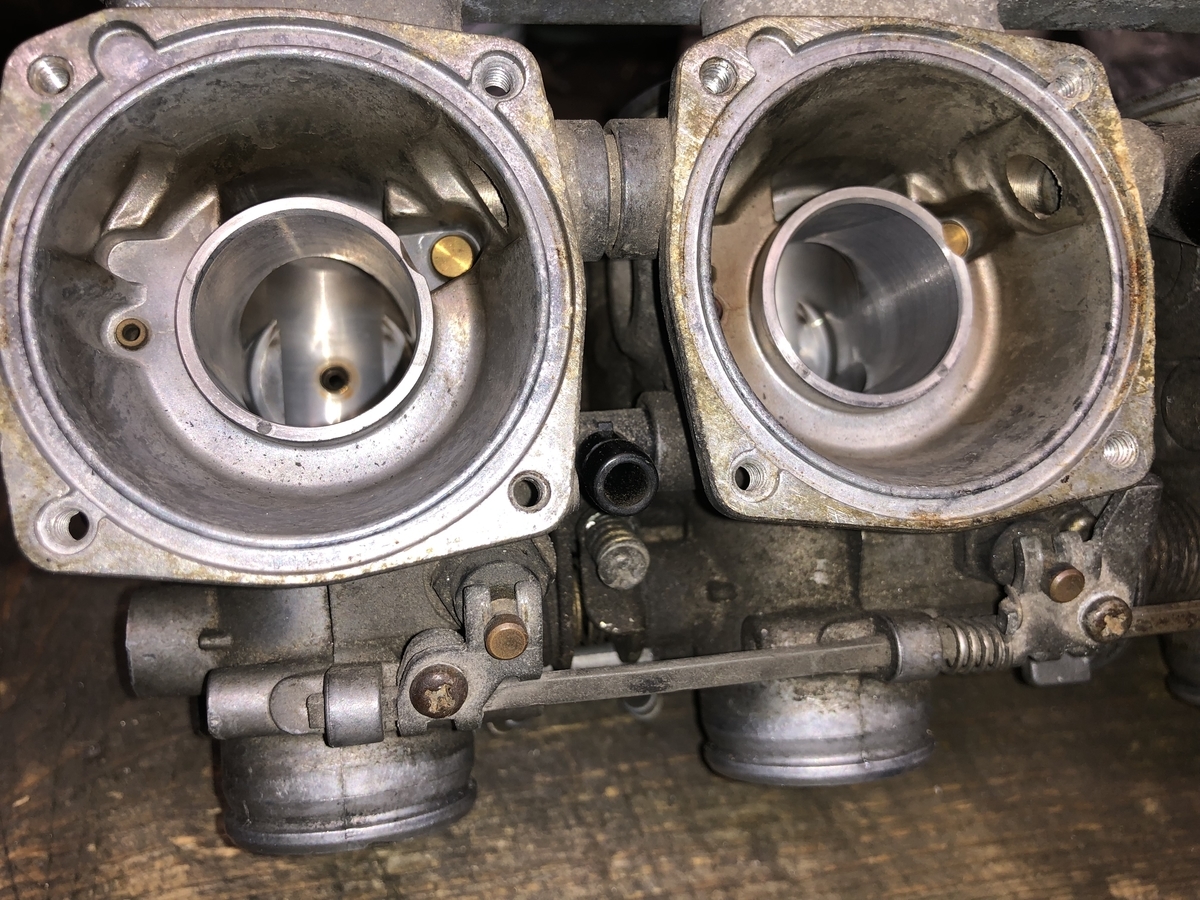

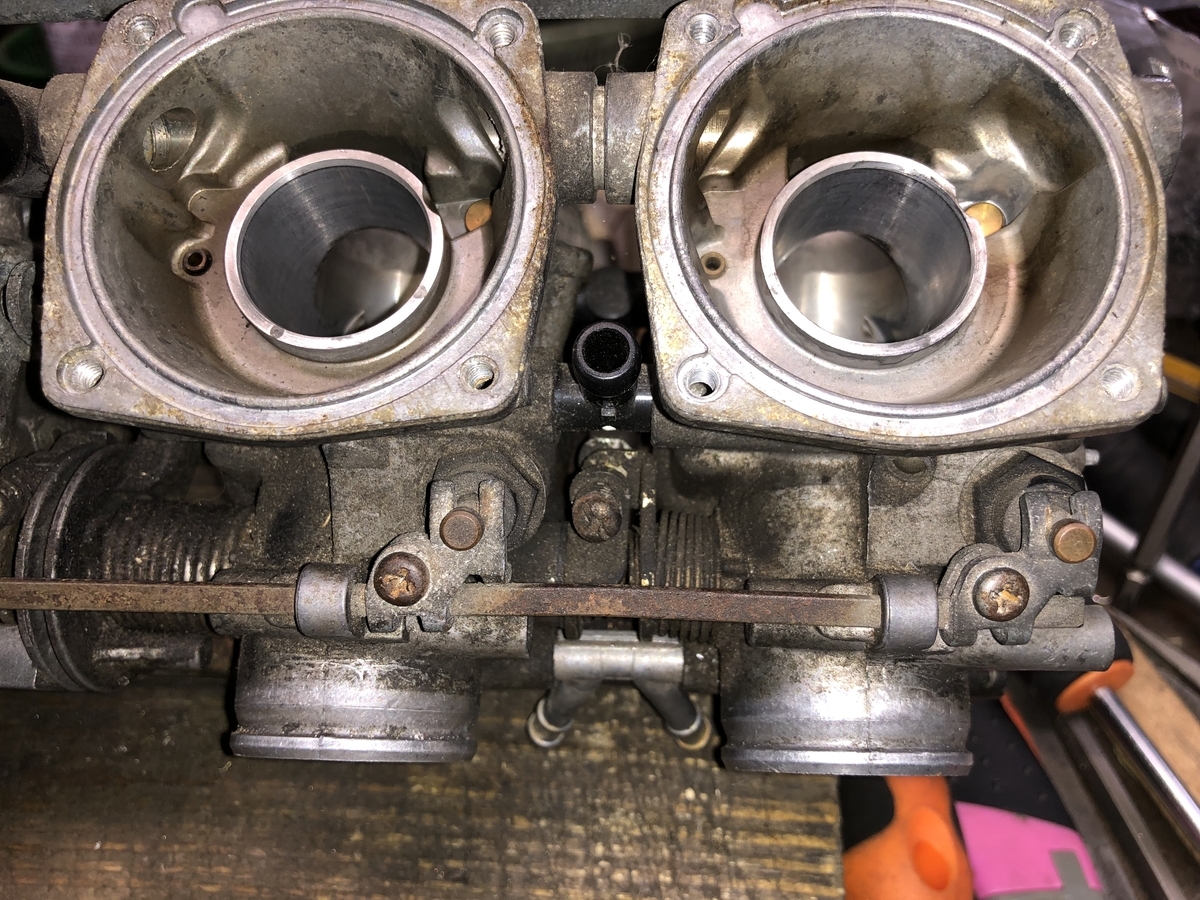

ピストン部分は比較的まだ綺麗な状態ですが、ダイヤフラムは‥

f:id:seaside-grass:20191031145047j:plain

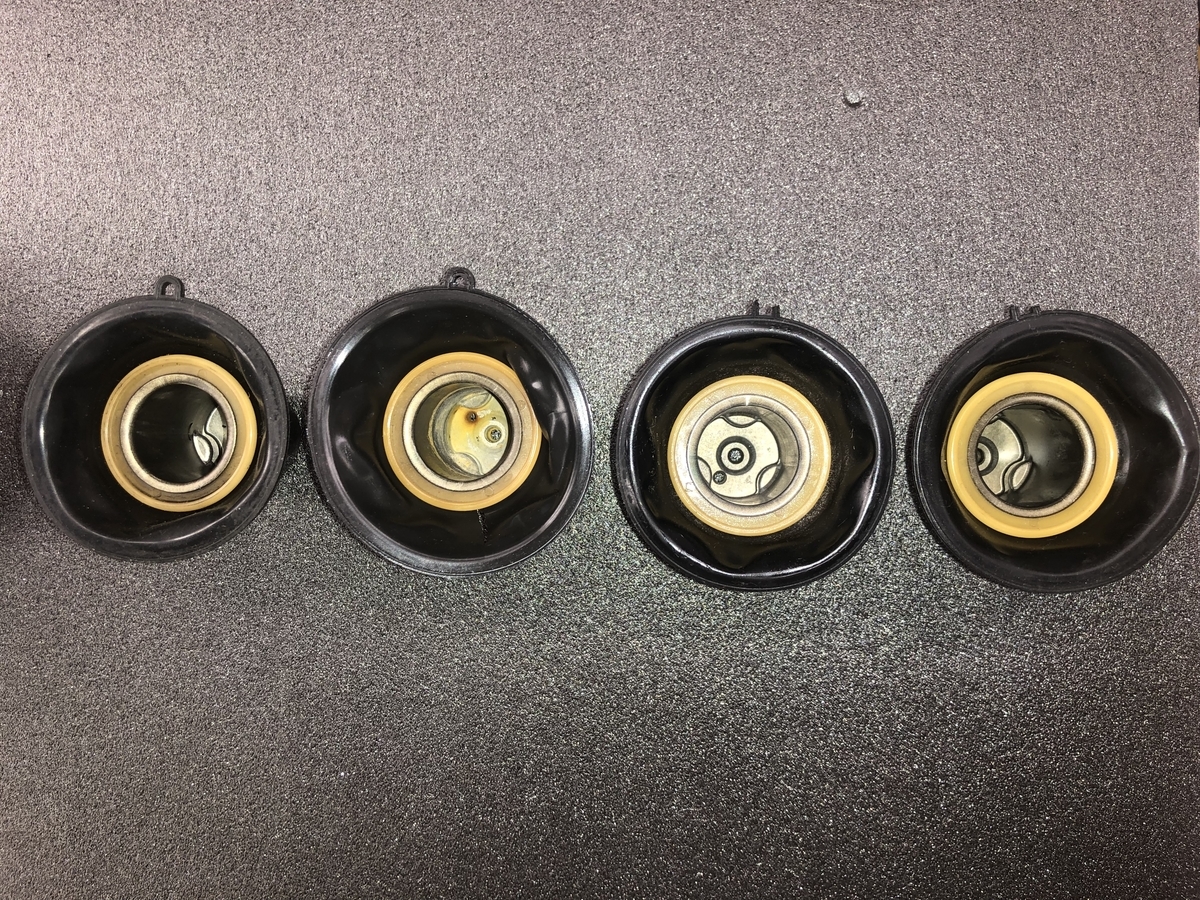

左から2番目に破れ有り

3〜4番目、位置決め部分に千切れが有りますがコレは機能的に支障有りません。

これらは最終的に張替えます。


f:id:seaside-grass:20191031145734j:plain

f:id:seaside-grass:20191031150232j:plain

f:id:seaside-grass:20191031150328j:plain

f:id:seaside-grass:20191031150448j:plain

f:id:seaside-grass:20191031150611j:plain

f:id:seaside-grass:20191031150705j:plain

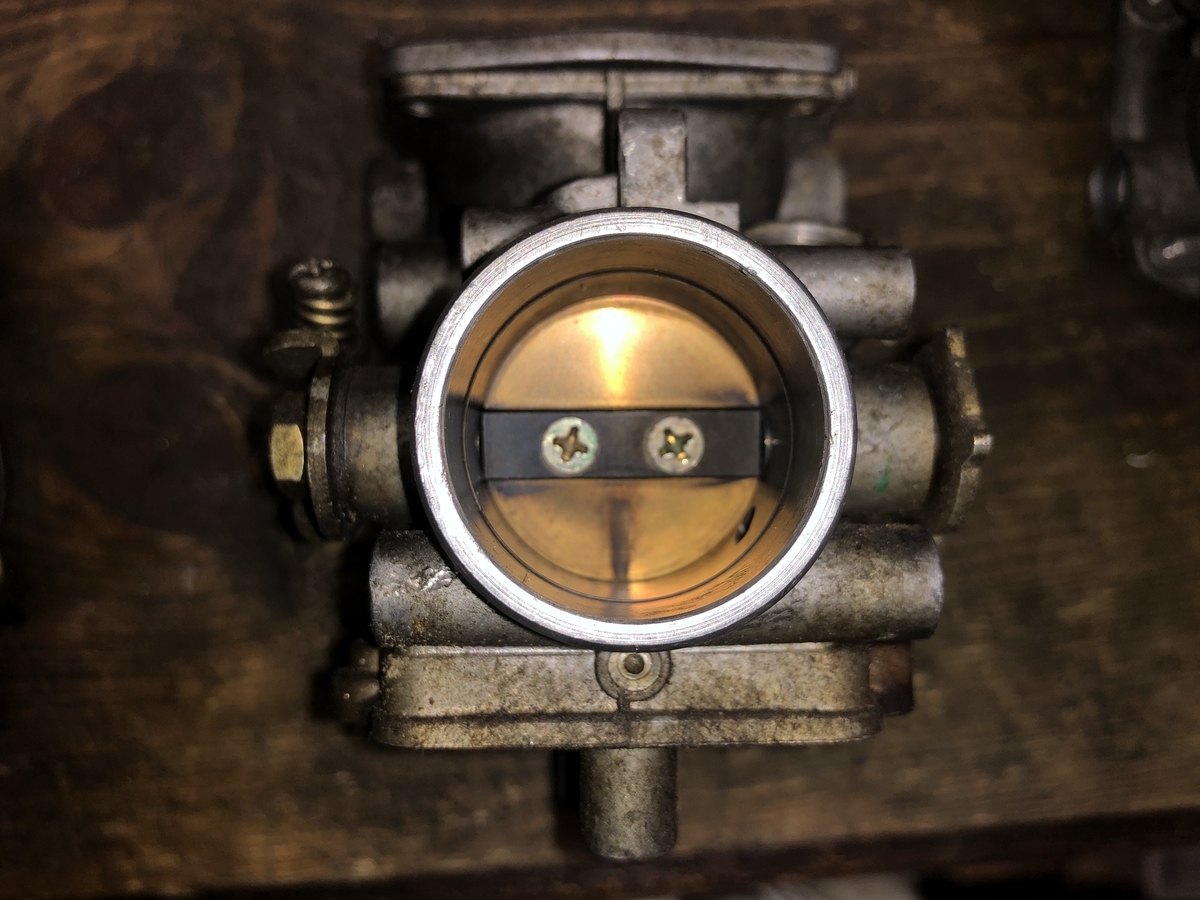

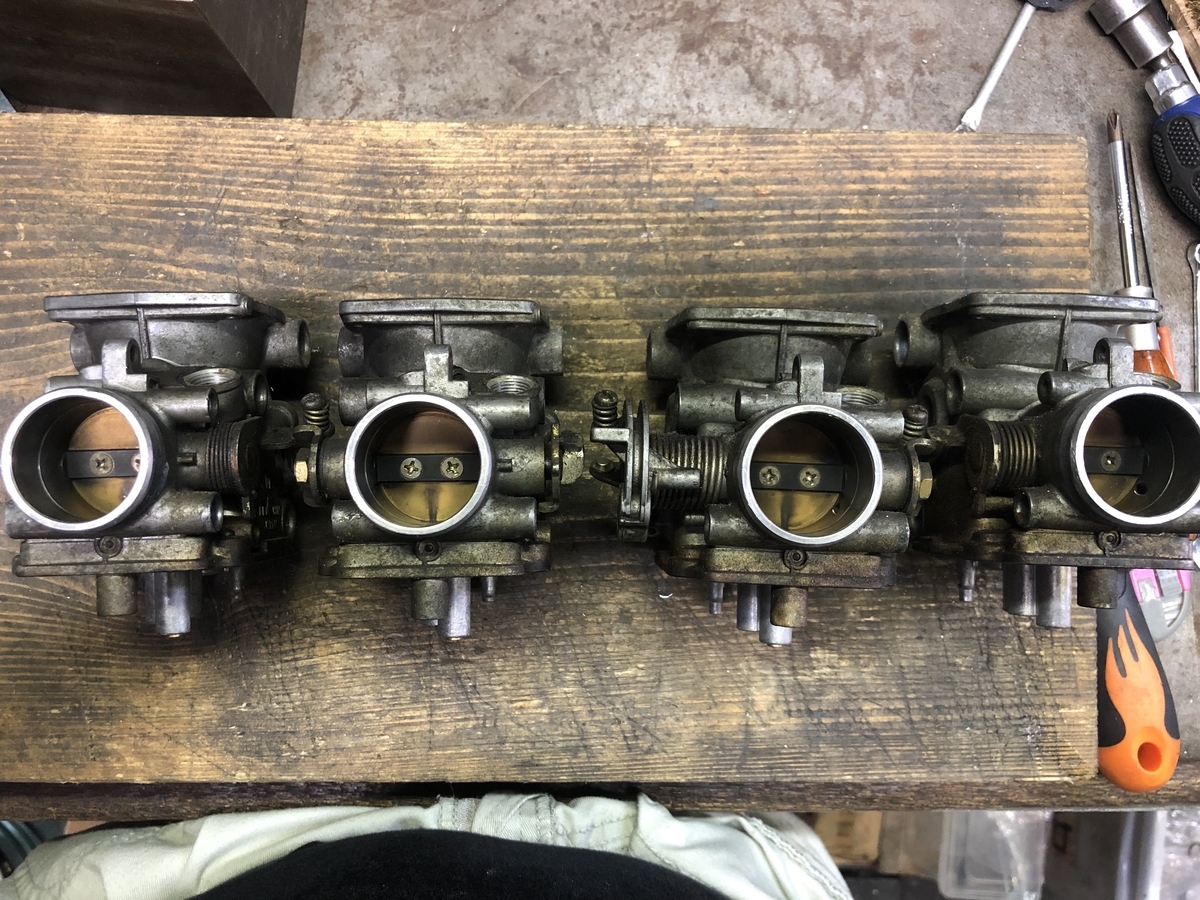

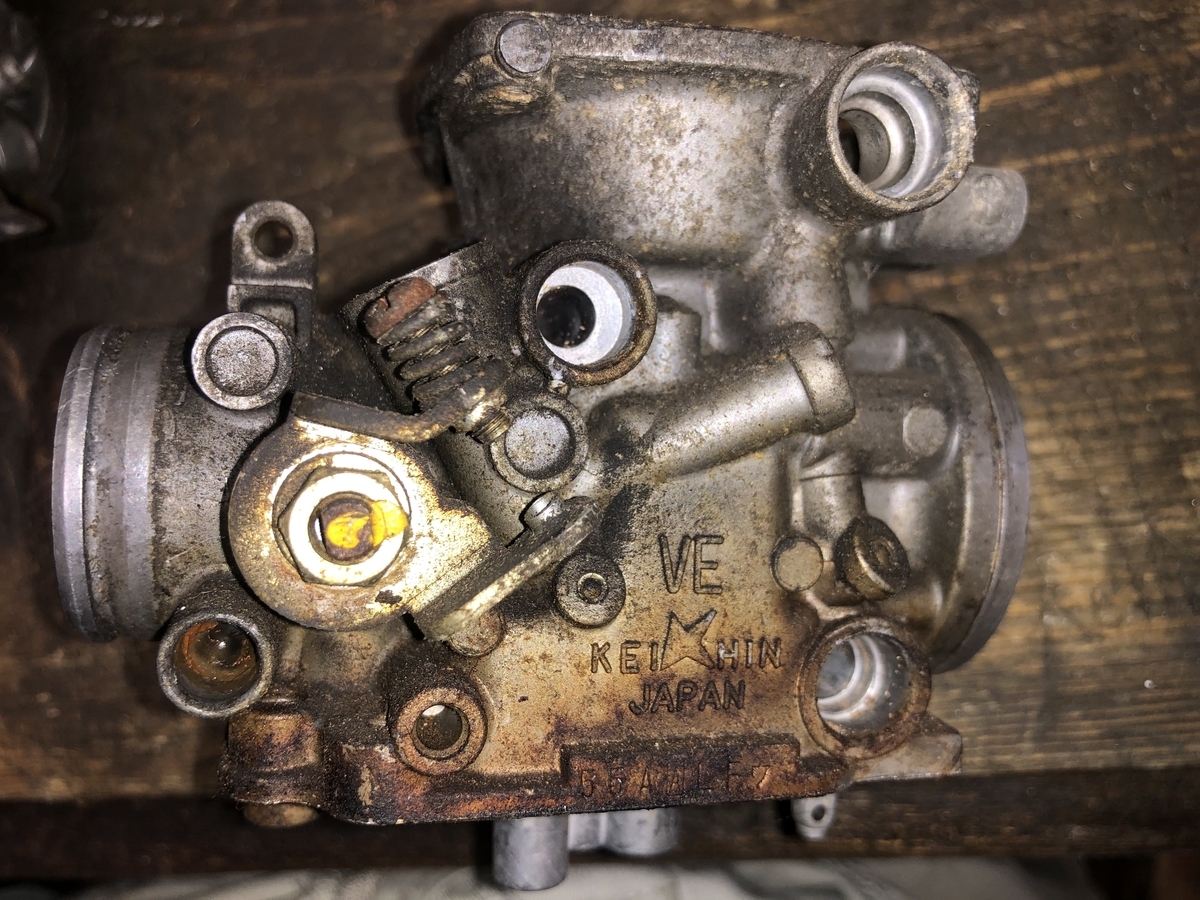

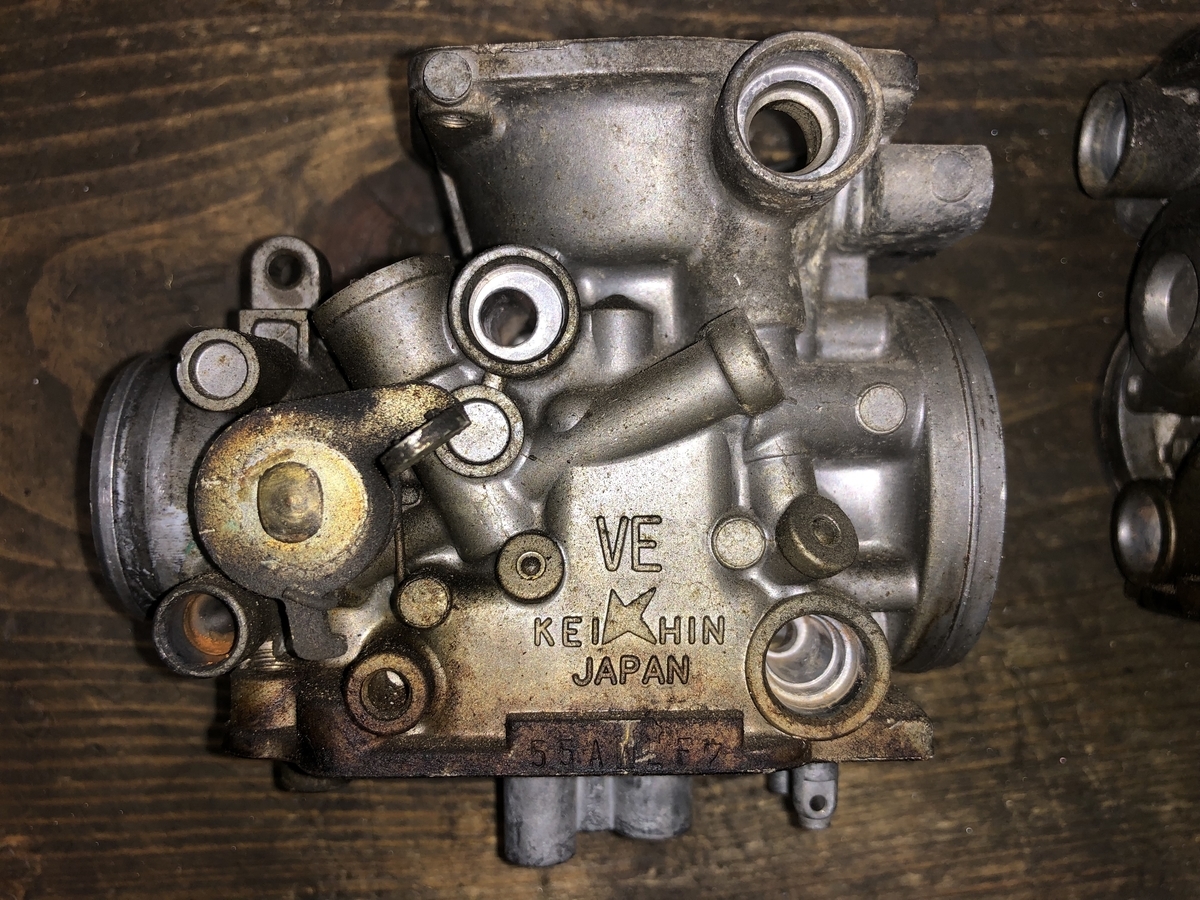

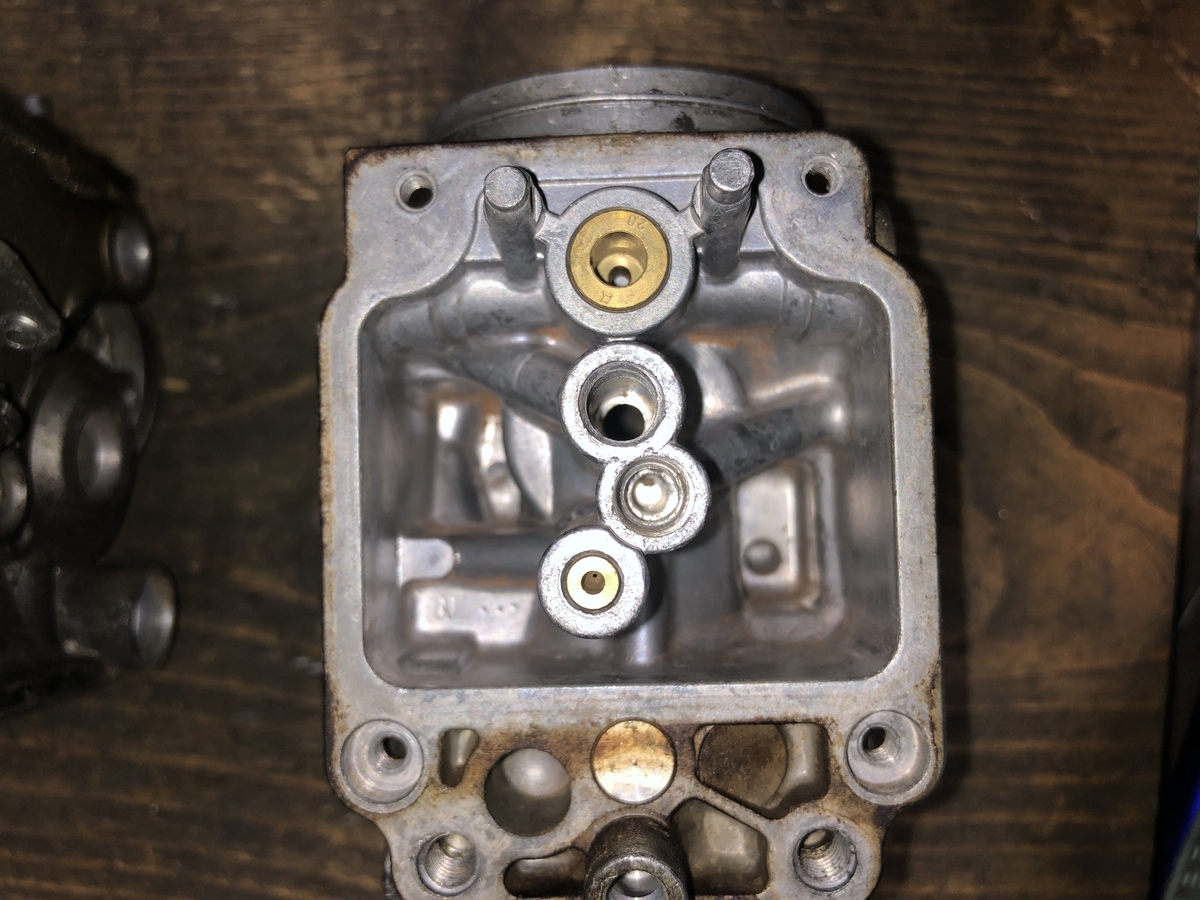

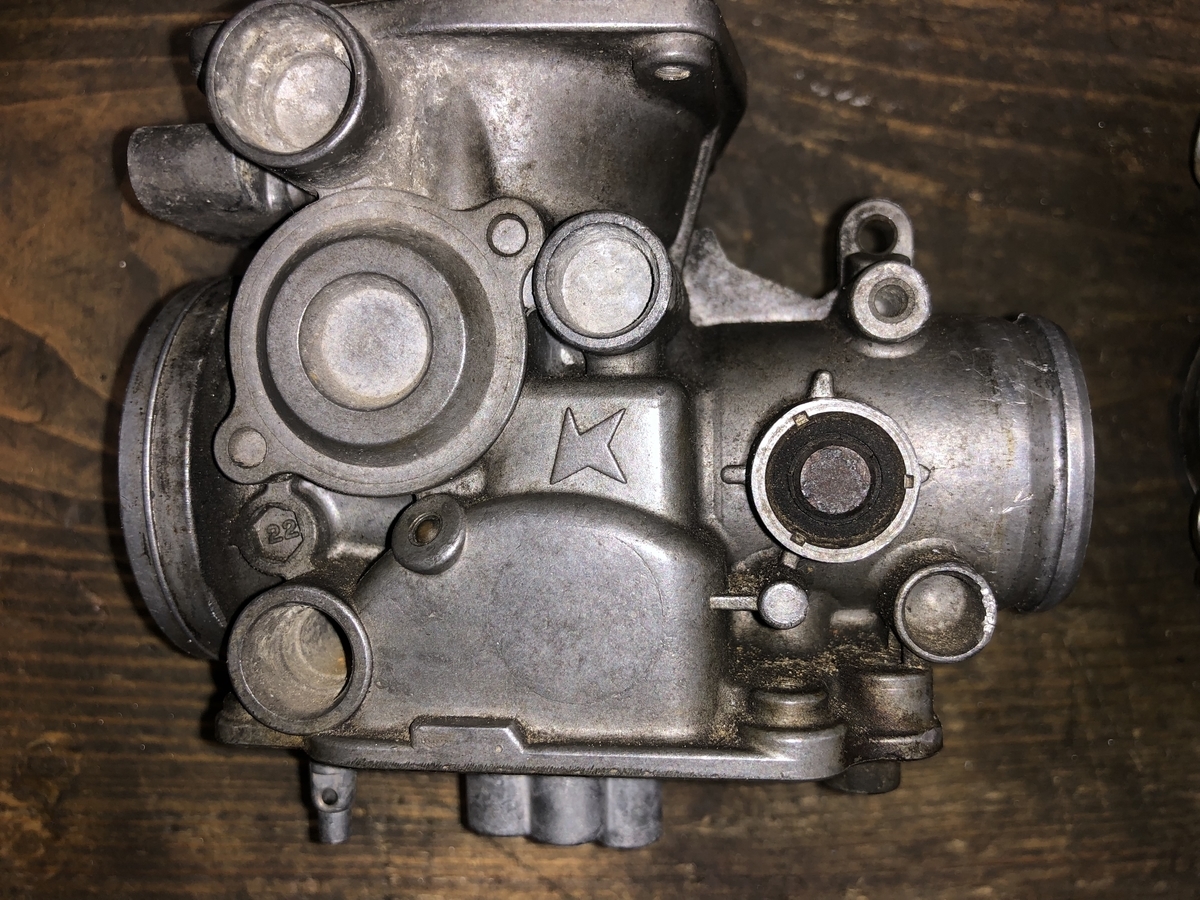

全体的に汚れとガソリンの滲み、キャブ本体内部にはうっすらとサビが行き渡っています。

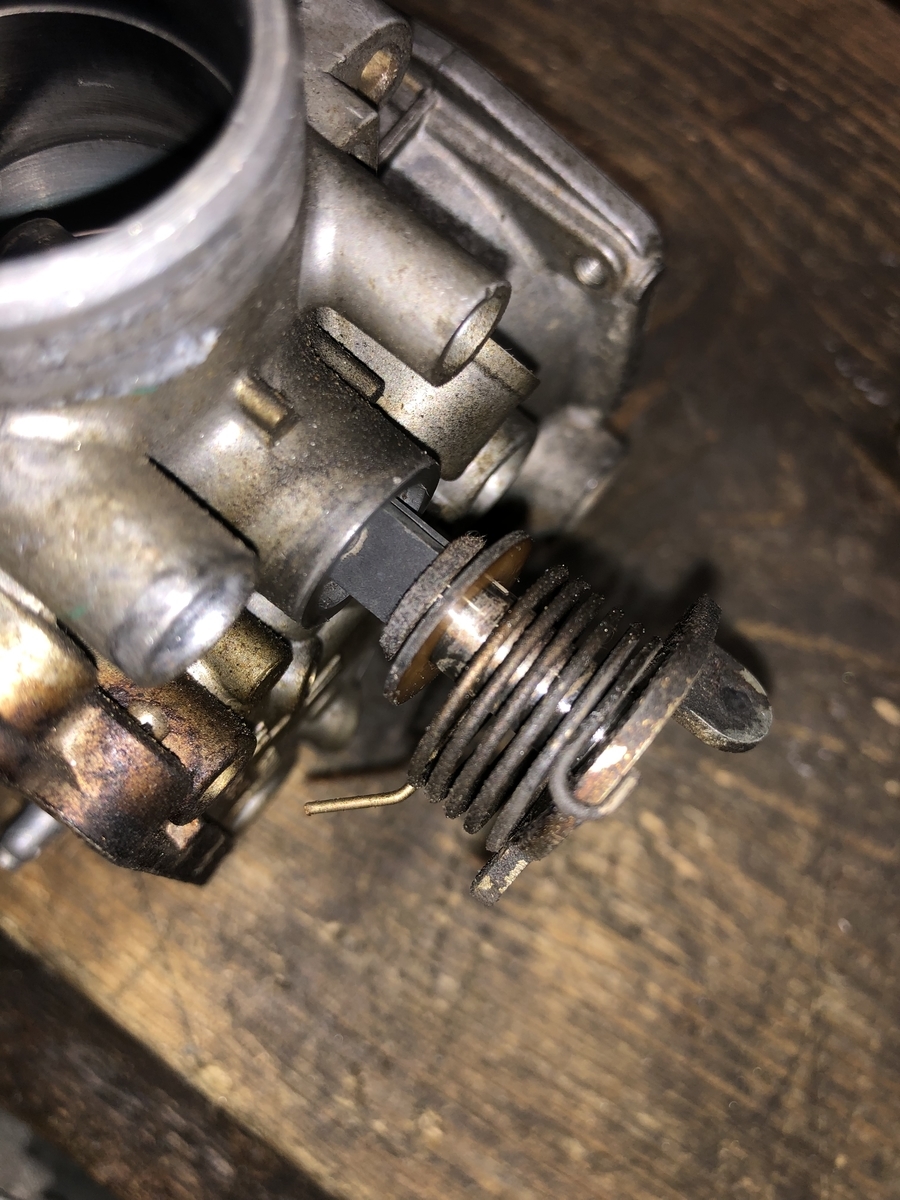

続いてスロットルバルブ=バタフライを外しシャフトを抜いていきます。

f:id:seaside-grass:20191031151436j:plain

f:id:seaside-grass:20191031151534j:plain

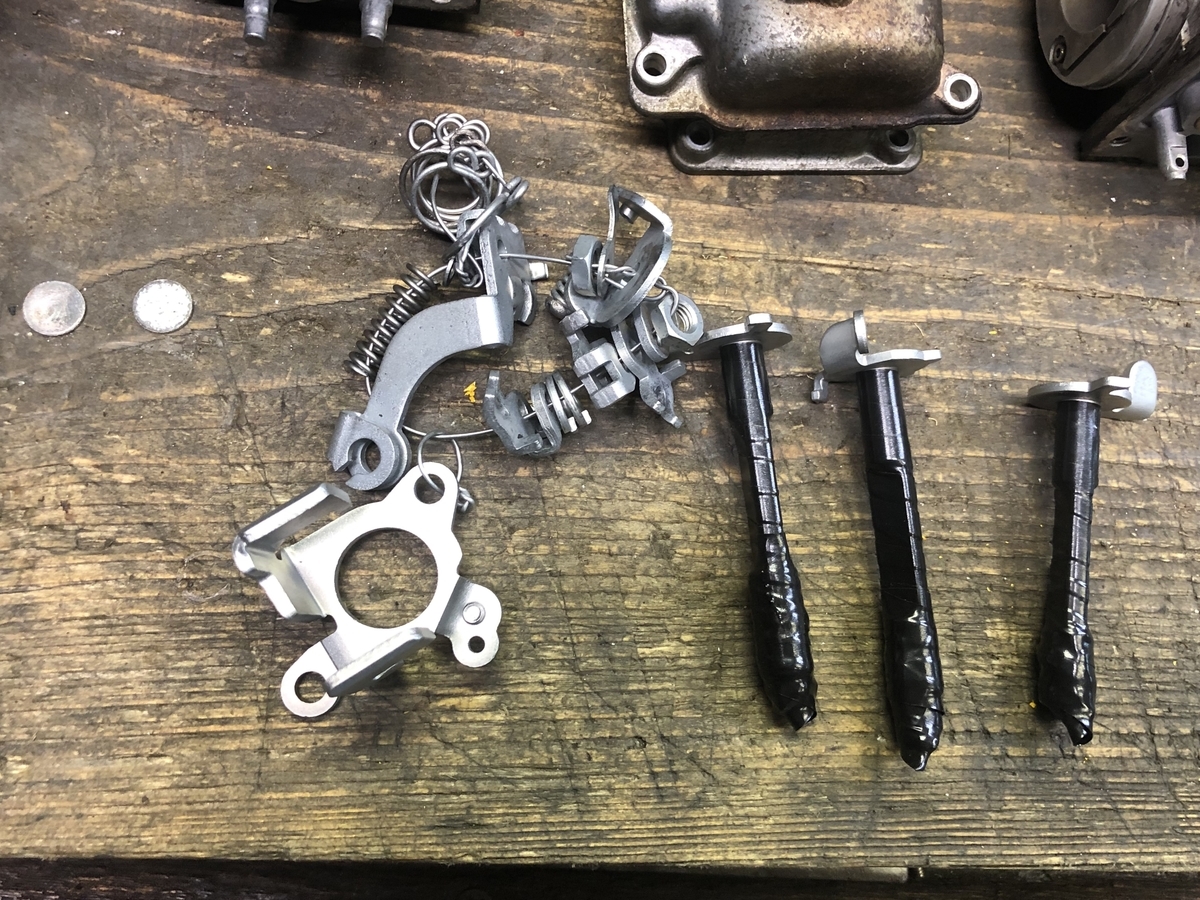

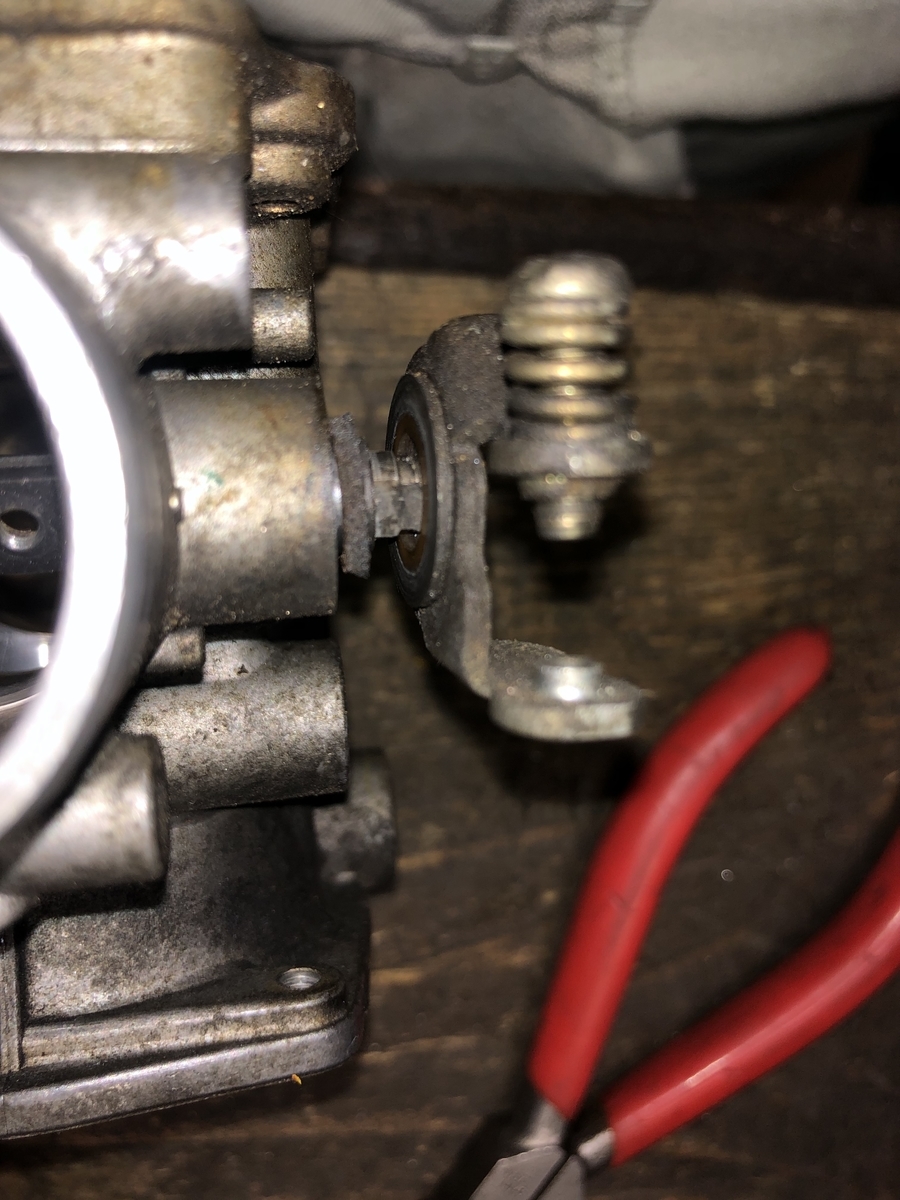

最後に非分解部分のめくらを外し‥

f:id:seaside-grass:20191031151728j:plain

再メッキの準備を施しメッキ加工へ


その後は小物類の洗浄、ボディの洗浄&ウェットブラスト加工

※洗浄工程は非公開となります。


メッキ加工から戻って来た時点で次はシャフト部分ガタの確認、ガタがある場合は下穴を開けてブッシュ打込みガタ修正。


無意味と判断した場合は無闇に加工は施しません。

ガタの確認、修正が終われば各部点検を経ながら組み立て段階へ。


ここからは画様少なくて申し訳御座いませんが‥

f:id:seaside-grass:20191031155145j:plain

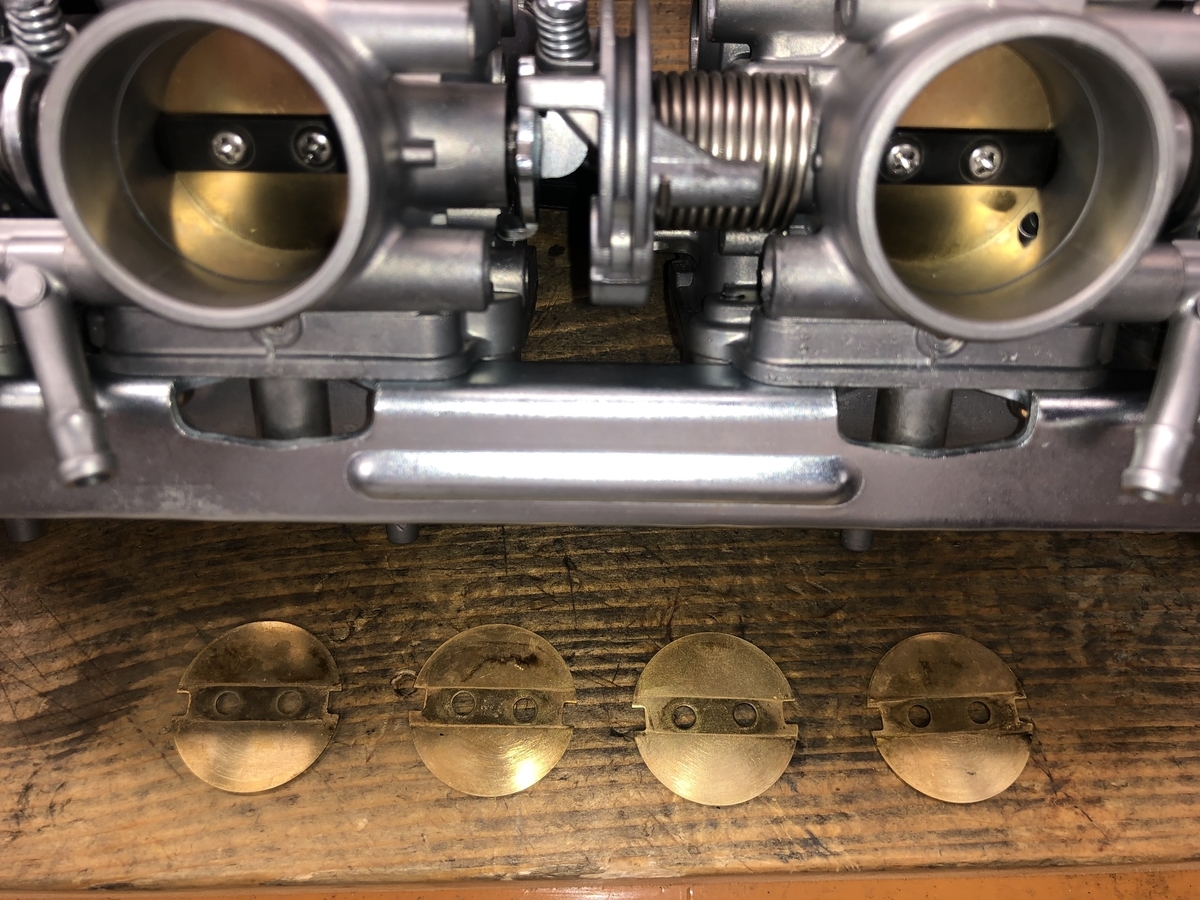

シャフト部分のフェルトも全て新品に交換し、スロットルバルブ=バタフライを新品に交換

f:id:seaside-grass:20191031161342j:plain

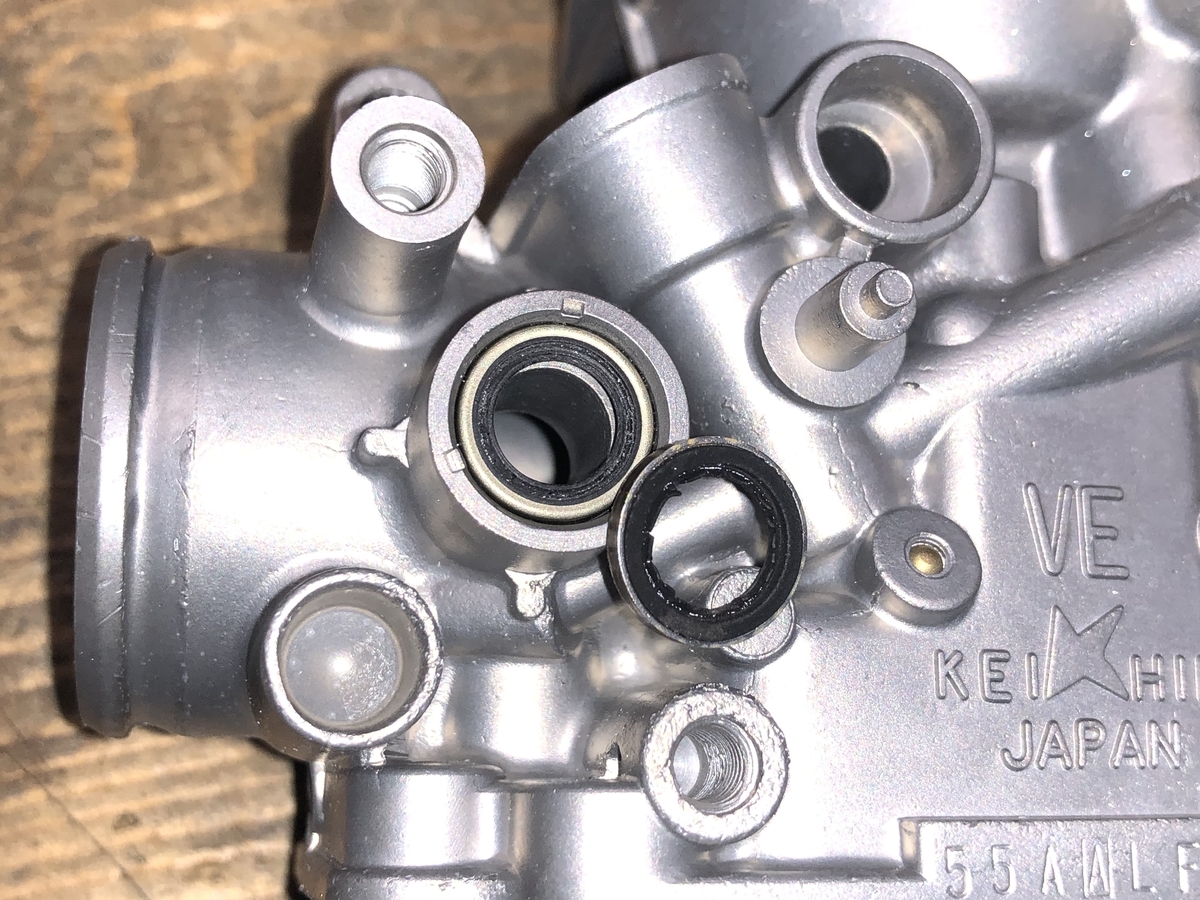

両サイドのシャフトシールはゴム製でヒビ割れが生じており、二次エアーの原因にもなりますので状態問わず新品に交換します。

f:id:seaside-grass:20191031160034j:plain

f:id:seaside-grass:20191031160135j:plain

f:id:seaside-grass:20191031160204j:plain

f:id:seaside-grass:20191031160303j:plain

f:id:seaside-grass:20191031160413j:plain

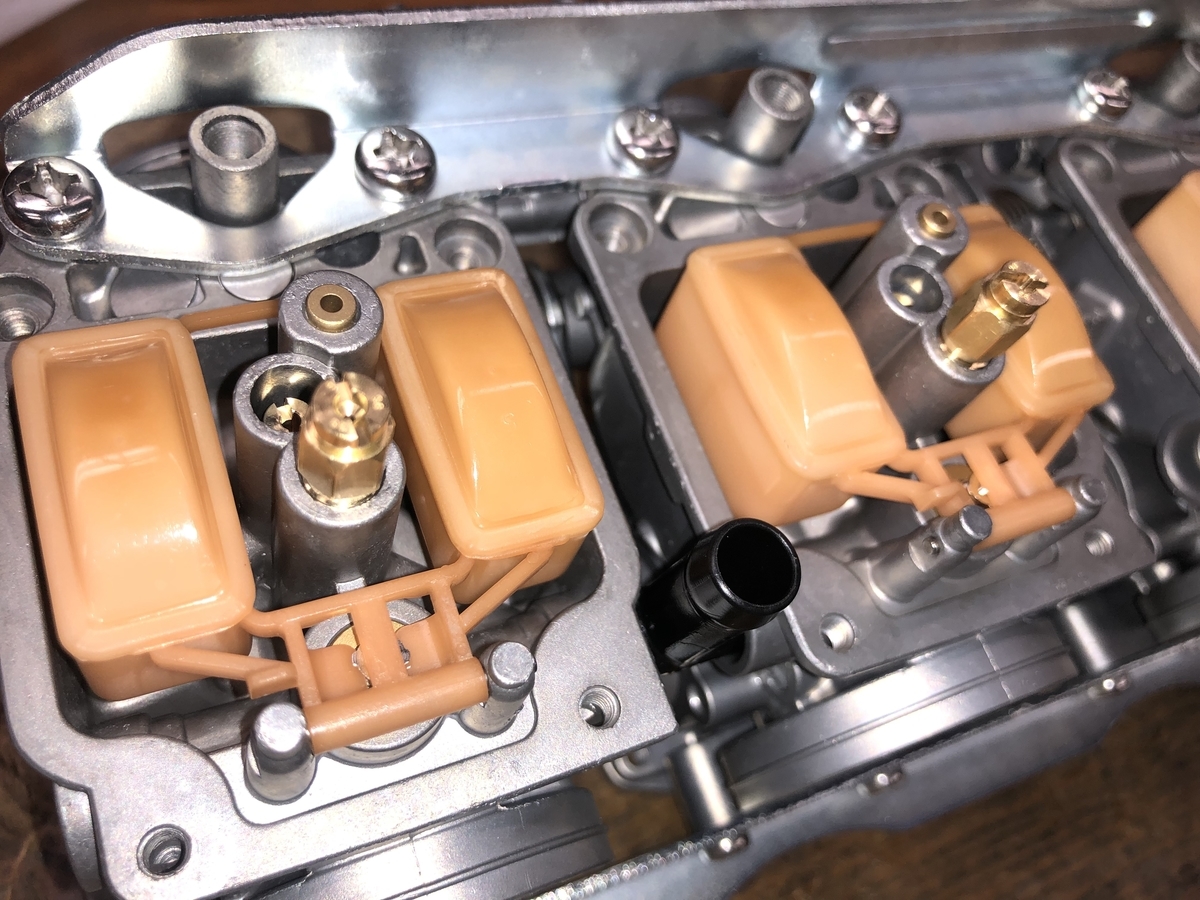

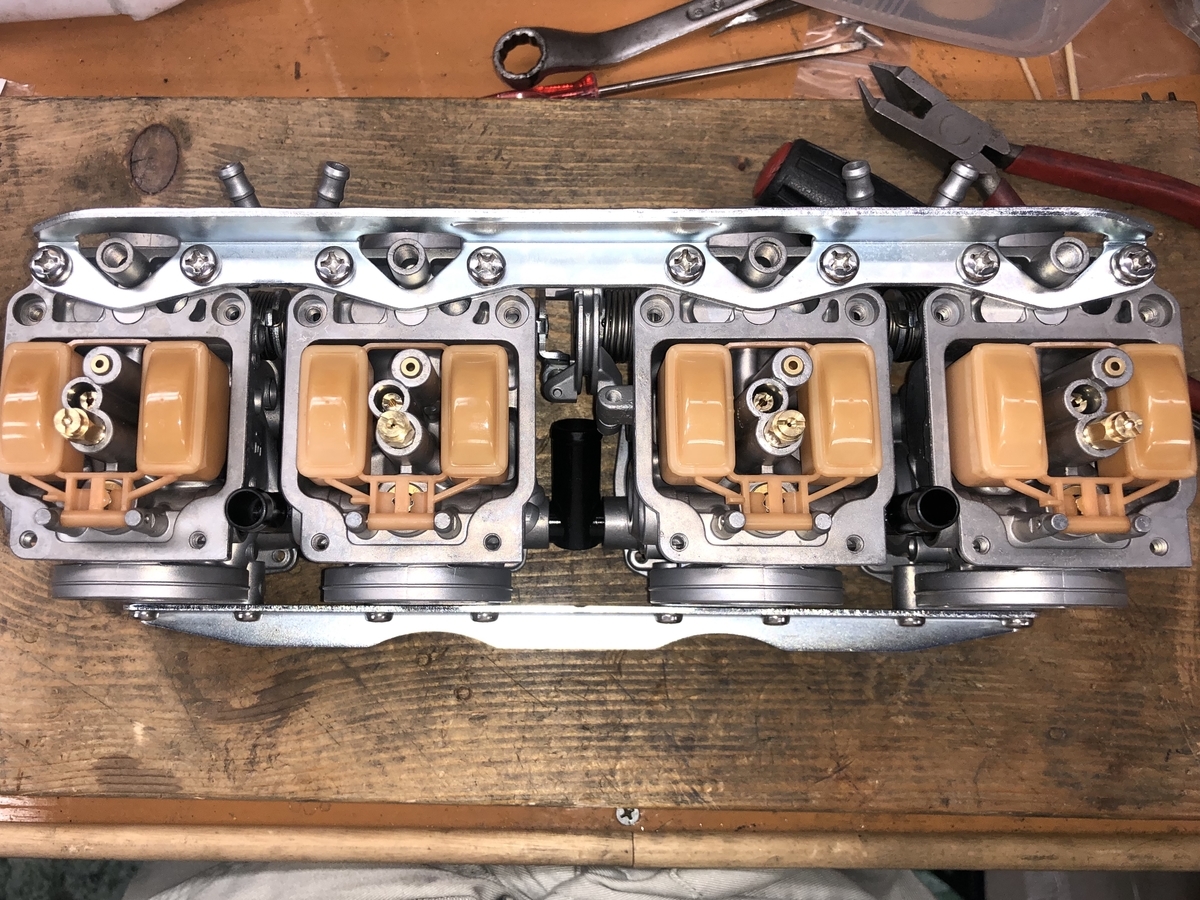

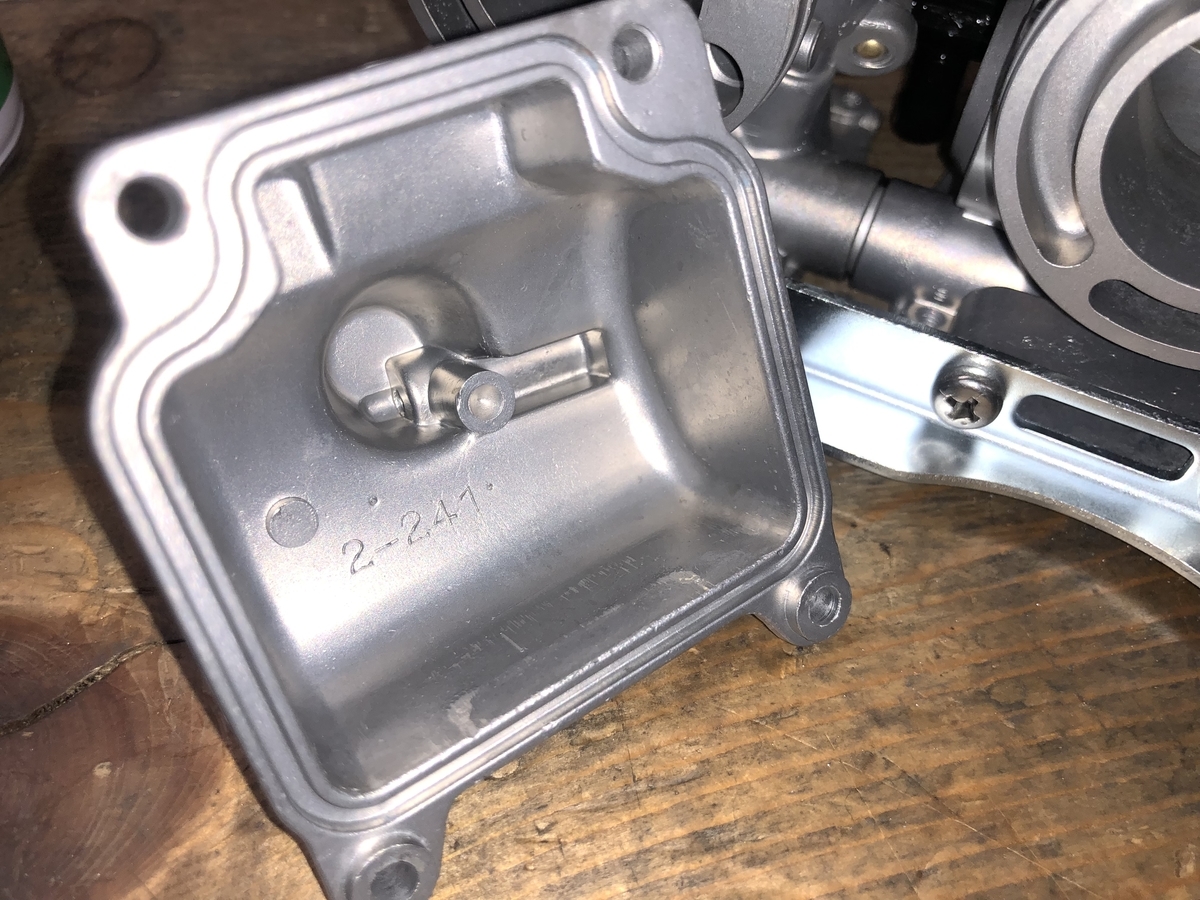

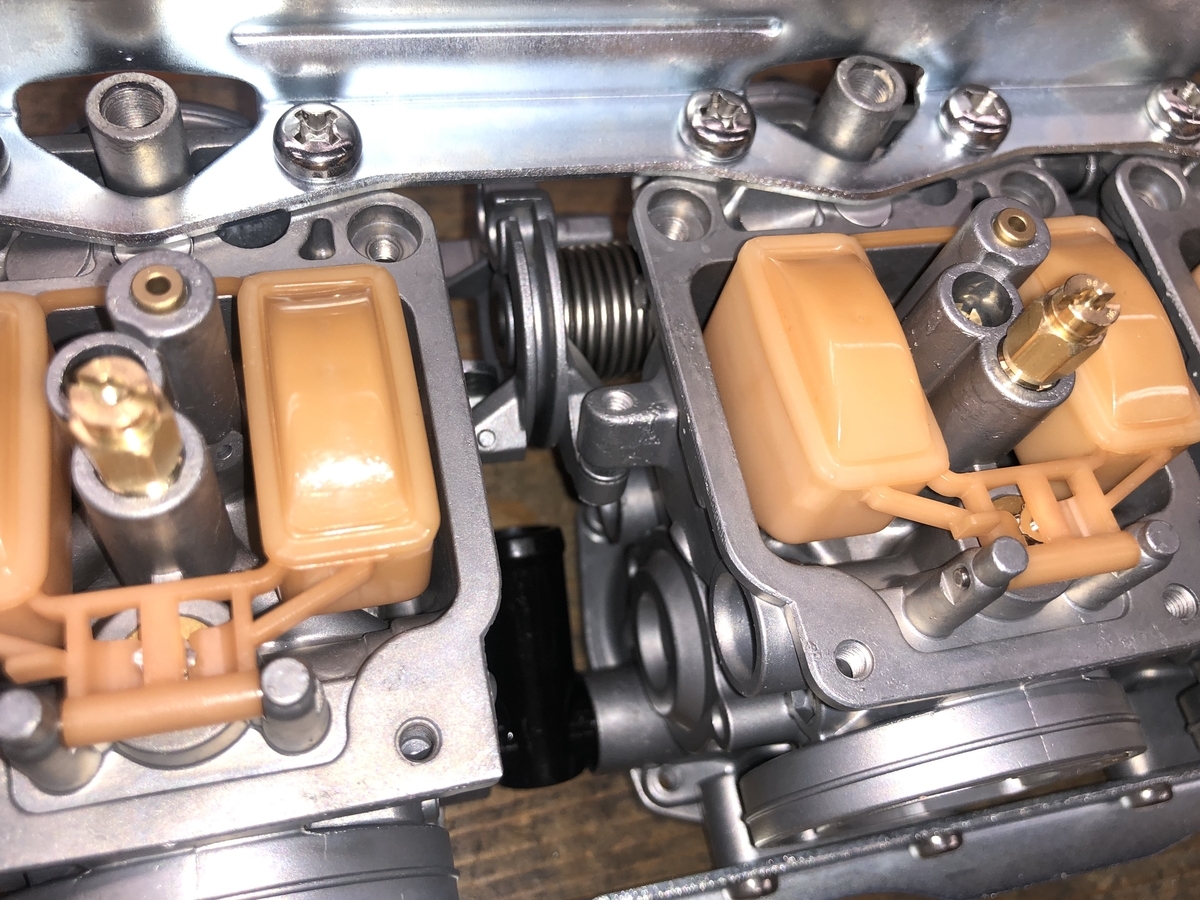

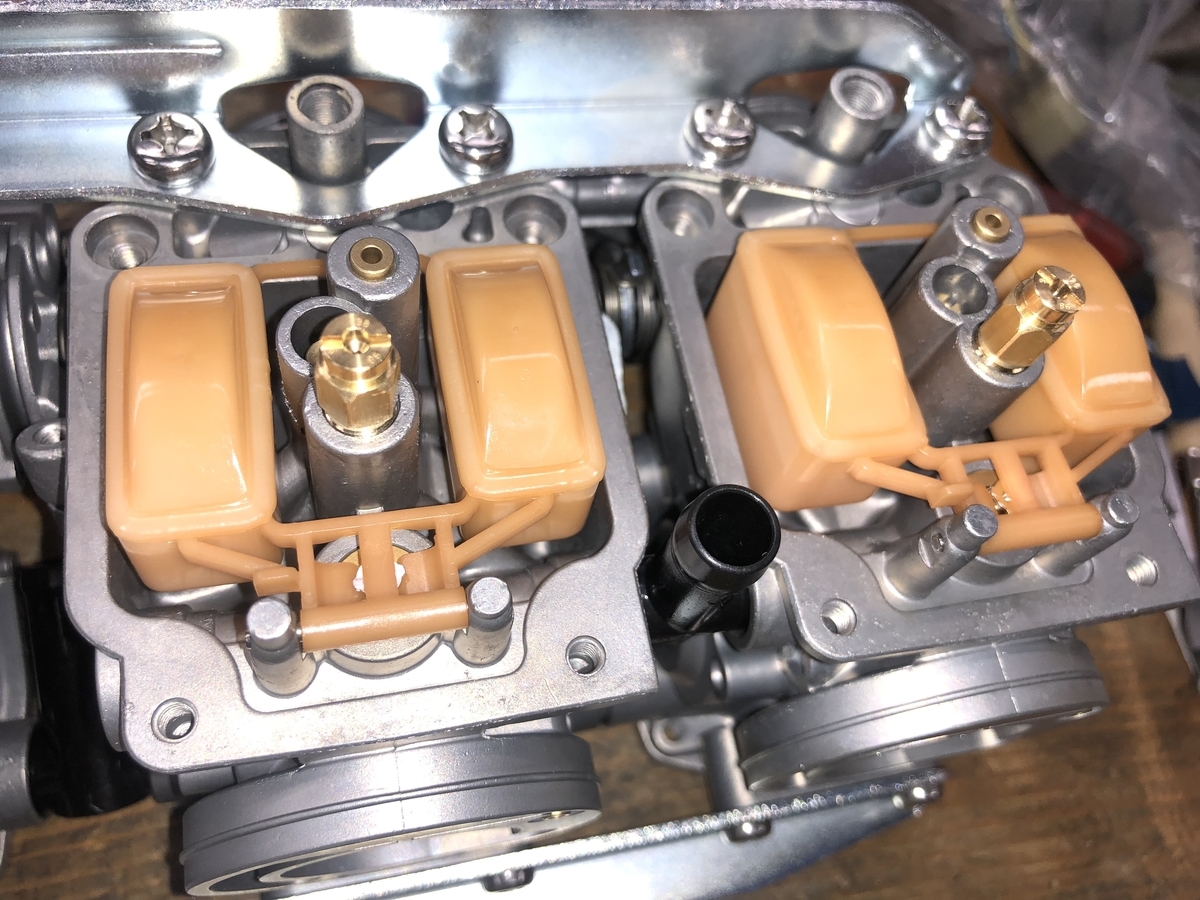

最後にバルブシートの修正

フロートの点検

ジェット類の取付け

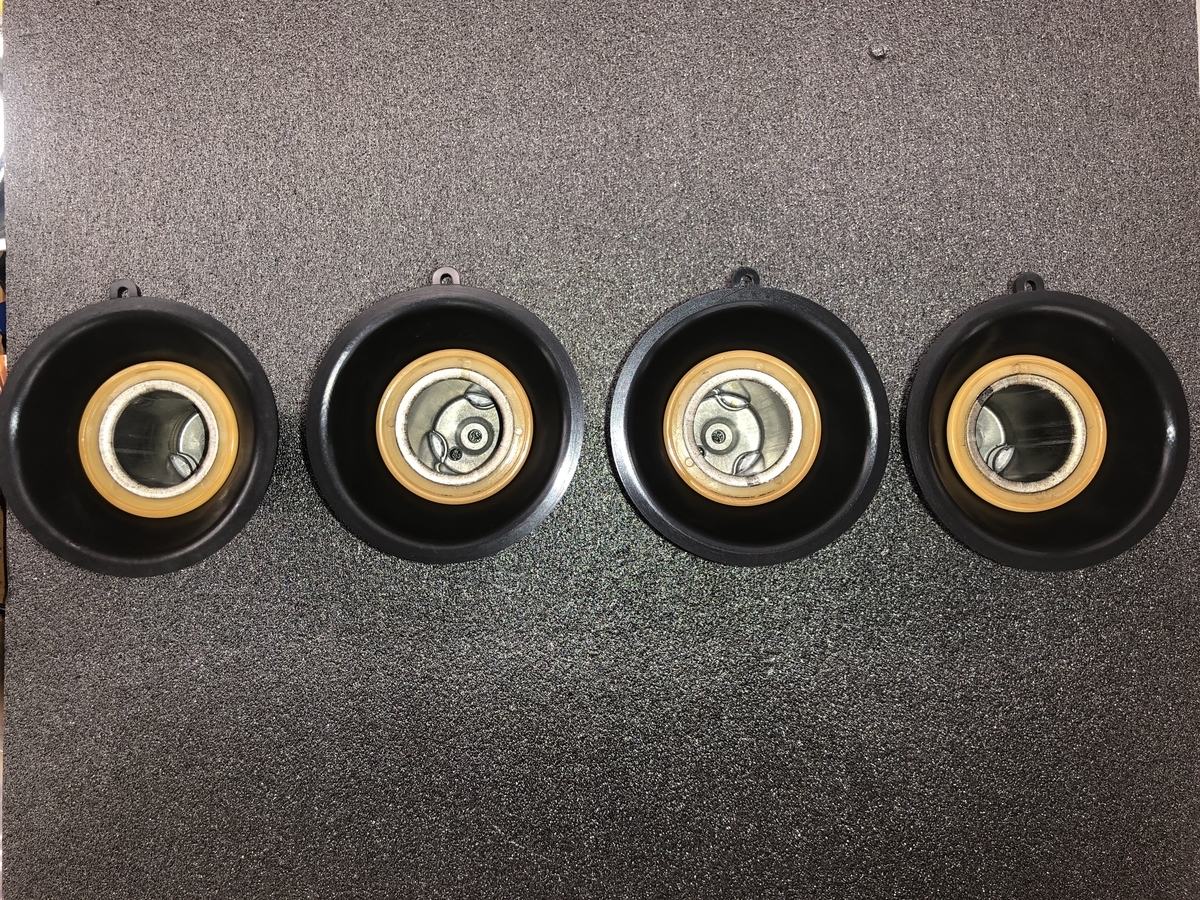

そして張替え済みのダイヤフラムを取付けてボディはほぼ完成となります。

f:id:seaside-grass:20191031202015j:plain

f:id:seaside-grass:20191031202453j:plain

f:id:seaside-grass:20191031202526j:plain

f:id:seaside-grass:20191031202618j:plain

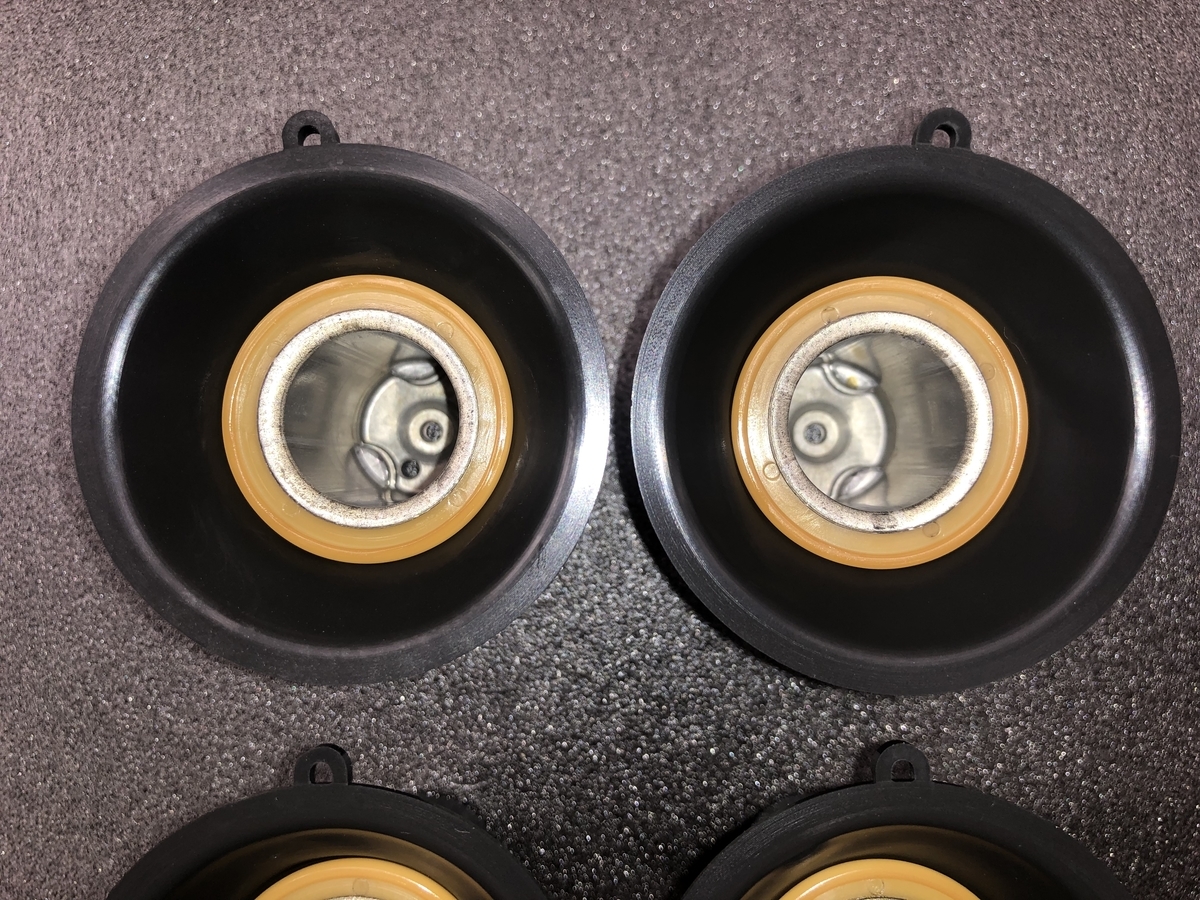

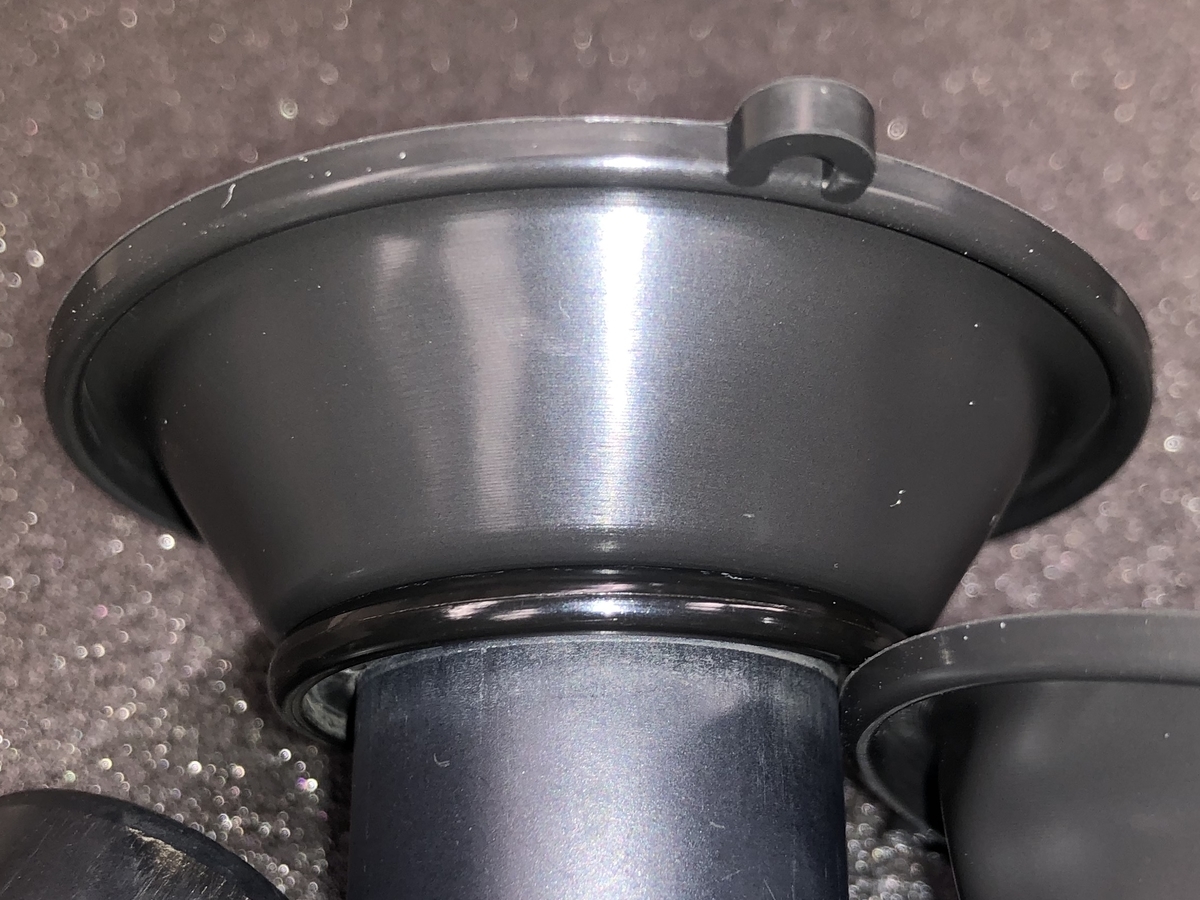

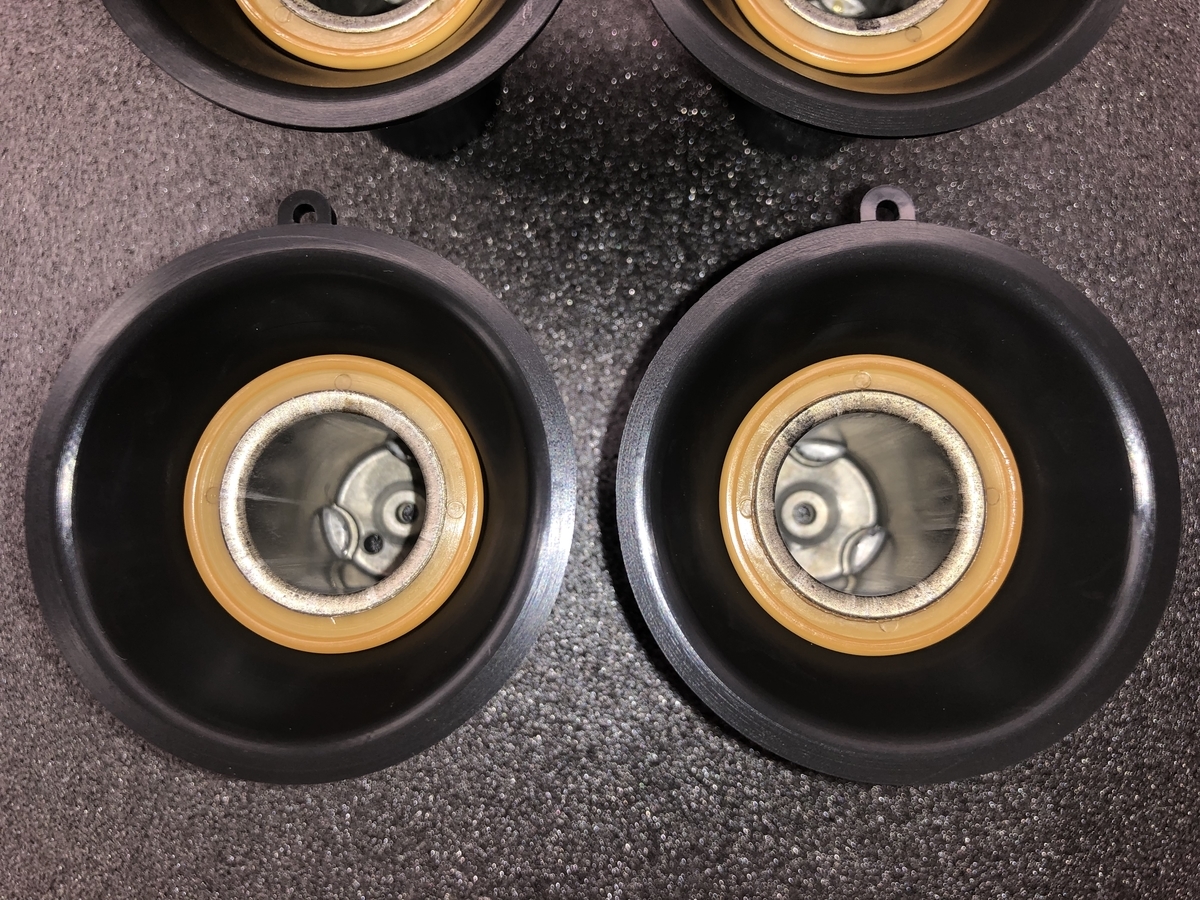

当店のダイヤフラムは安心の国内生産

耐油、耐熱320℃、耐久性

素材はフッソを採用し純正品を改良、全てにおいて純正品より性能は格段に向上した作りとなっています。



※ダイヤフラム張替えのみのサービスも行っておりますので、その際はピストンバルブのみお送りください。


料金は1基      ¥8,500


1台分は×4となります。

※1基のみでも交換可能ですが、基本4基同時交換を強くお勧め致します。

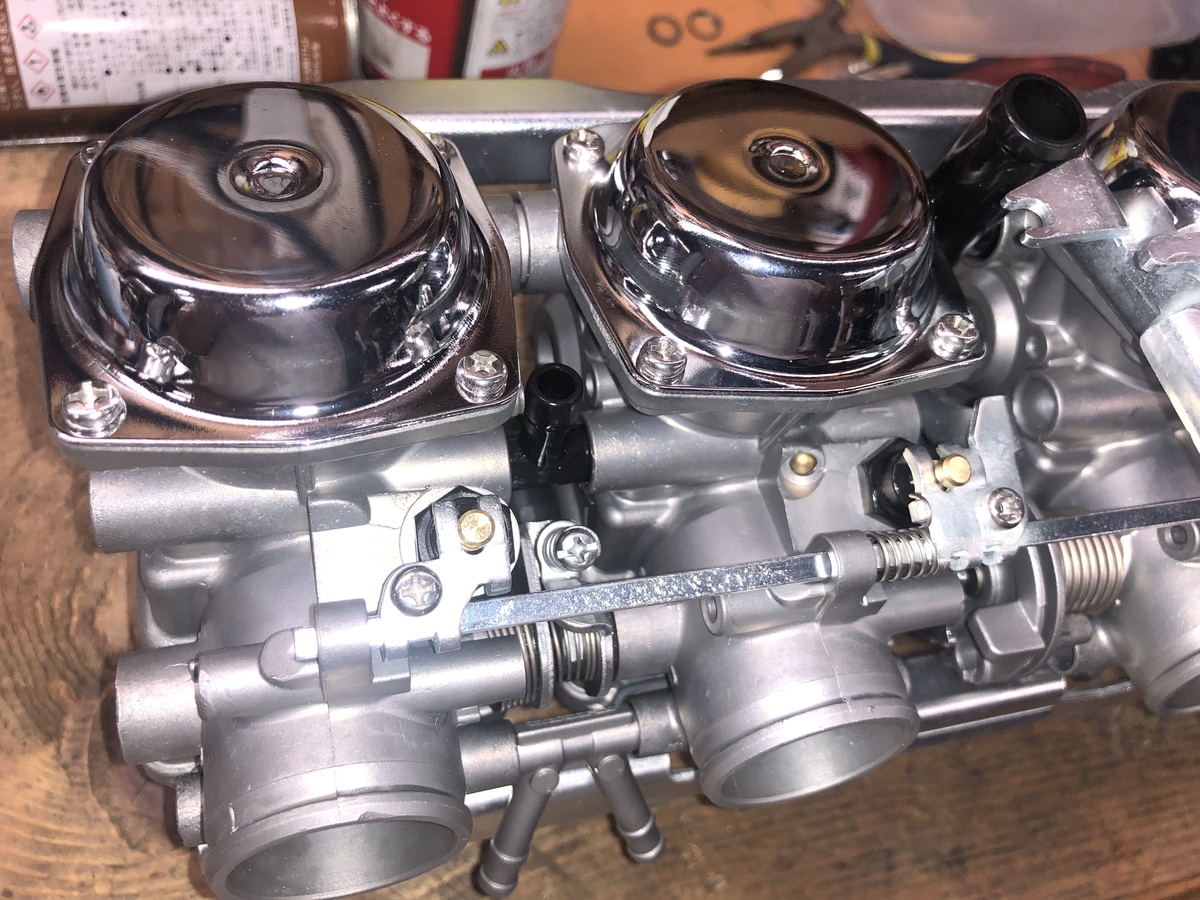

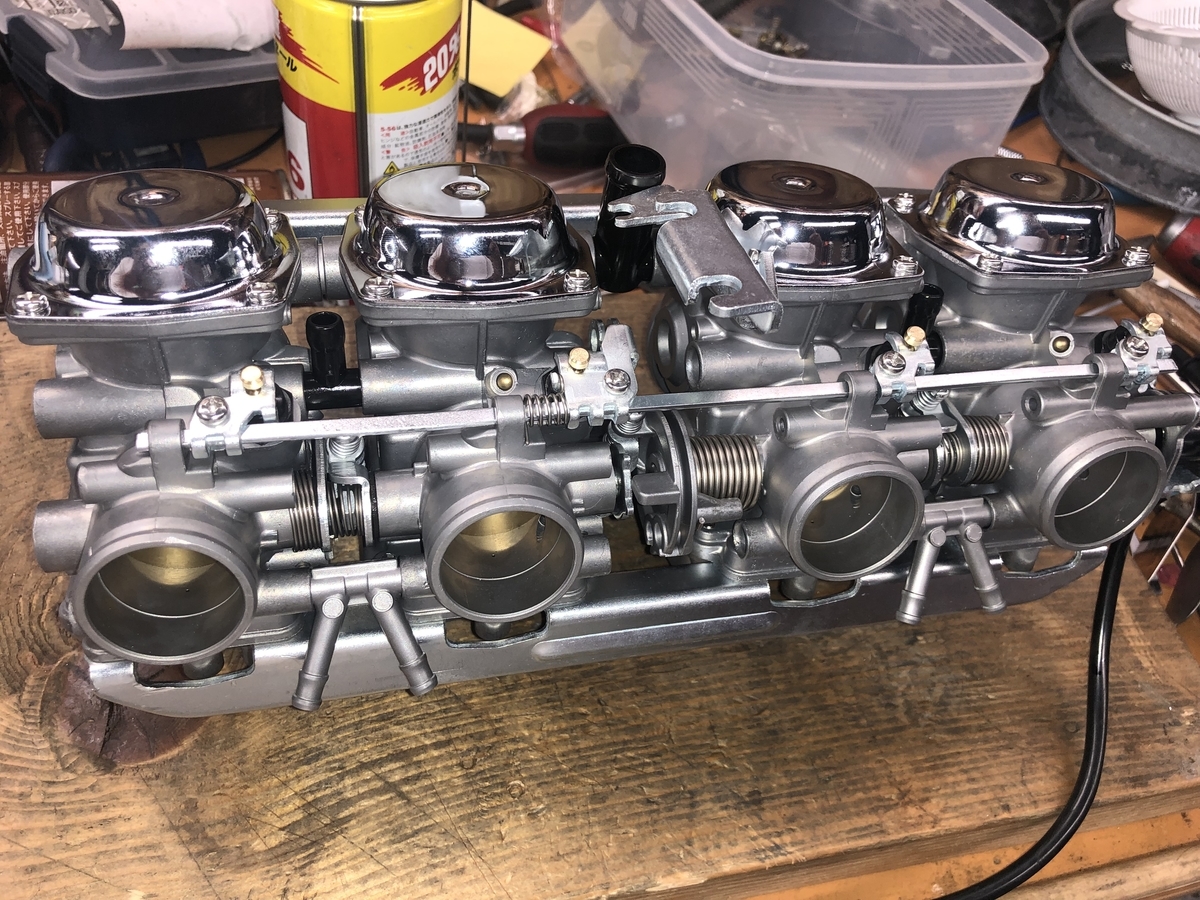

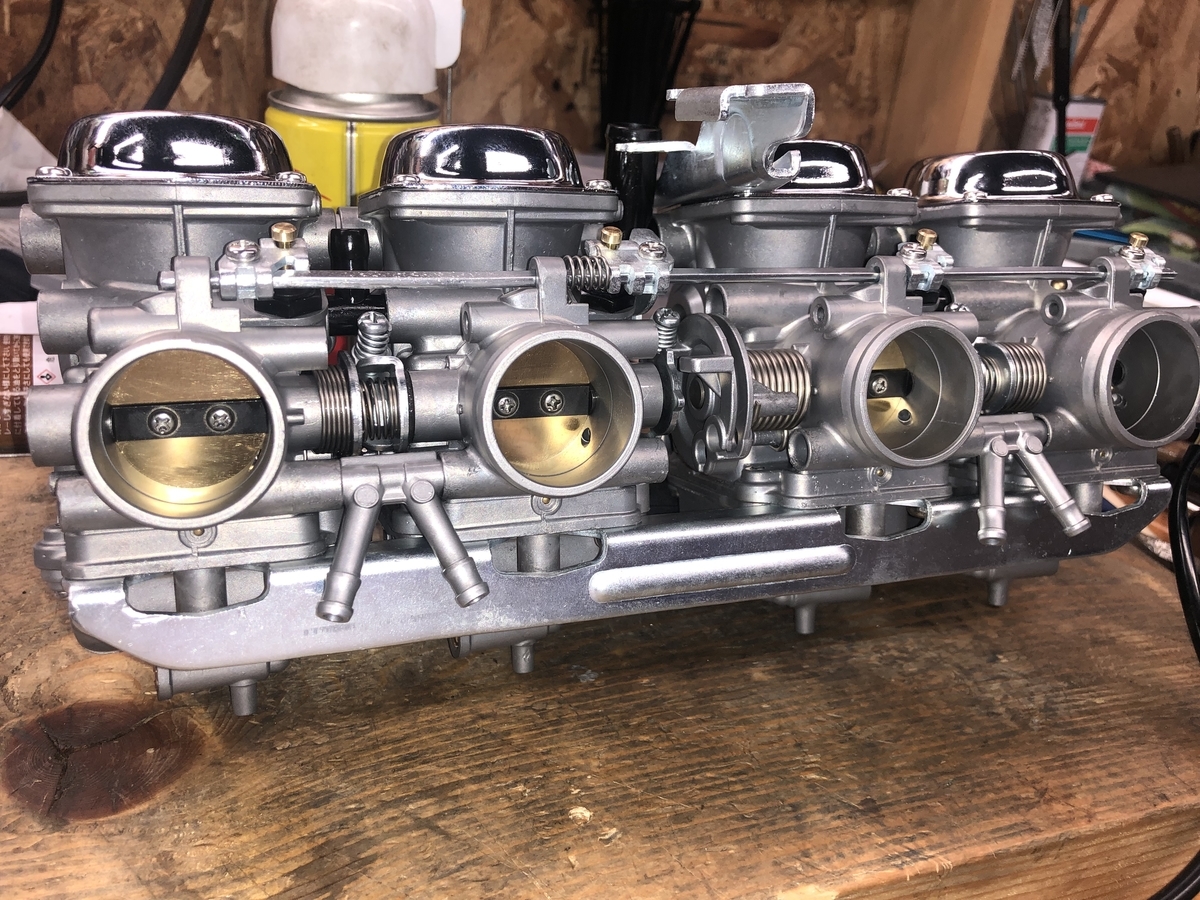

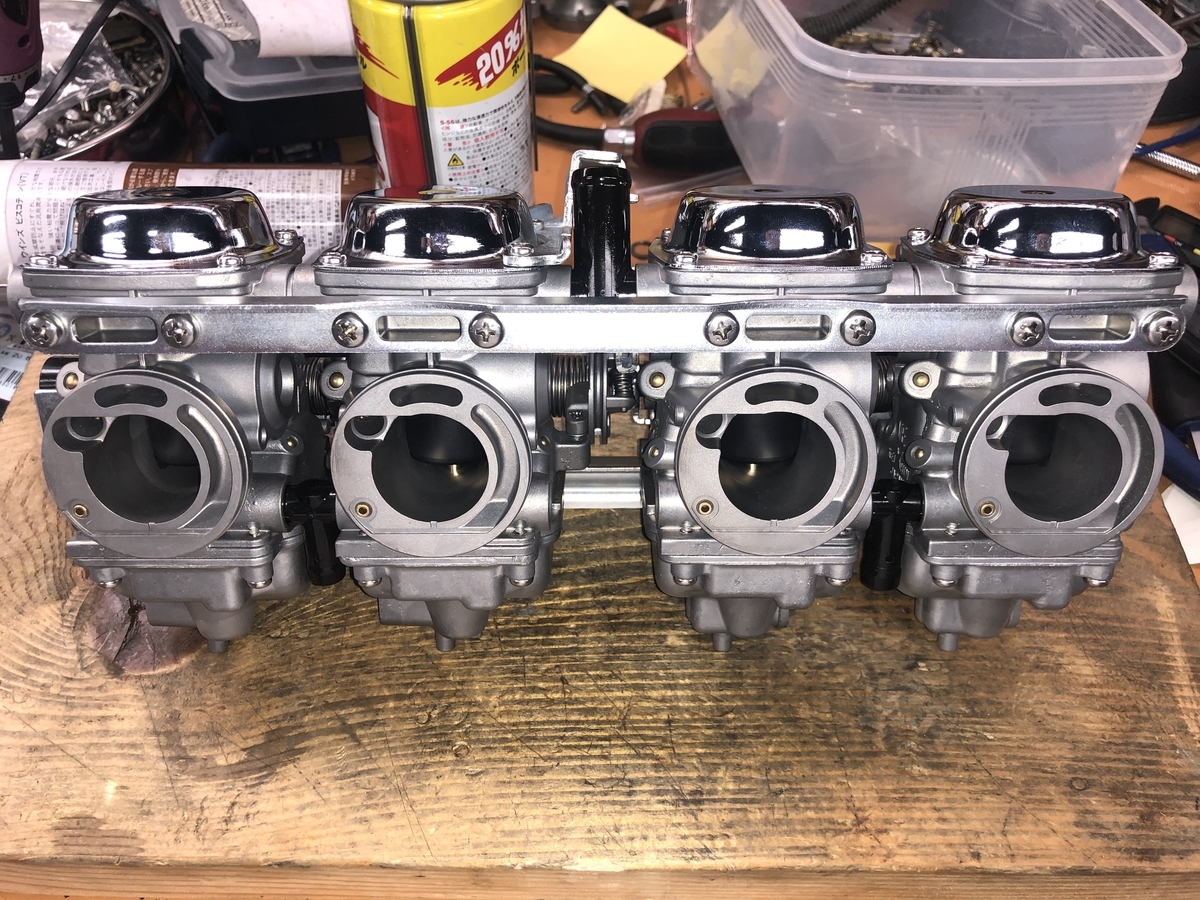

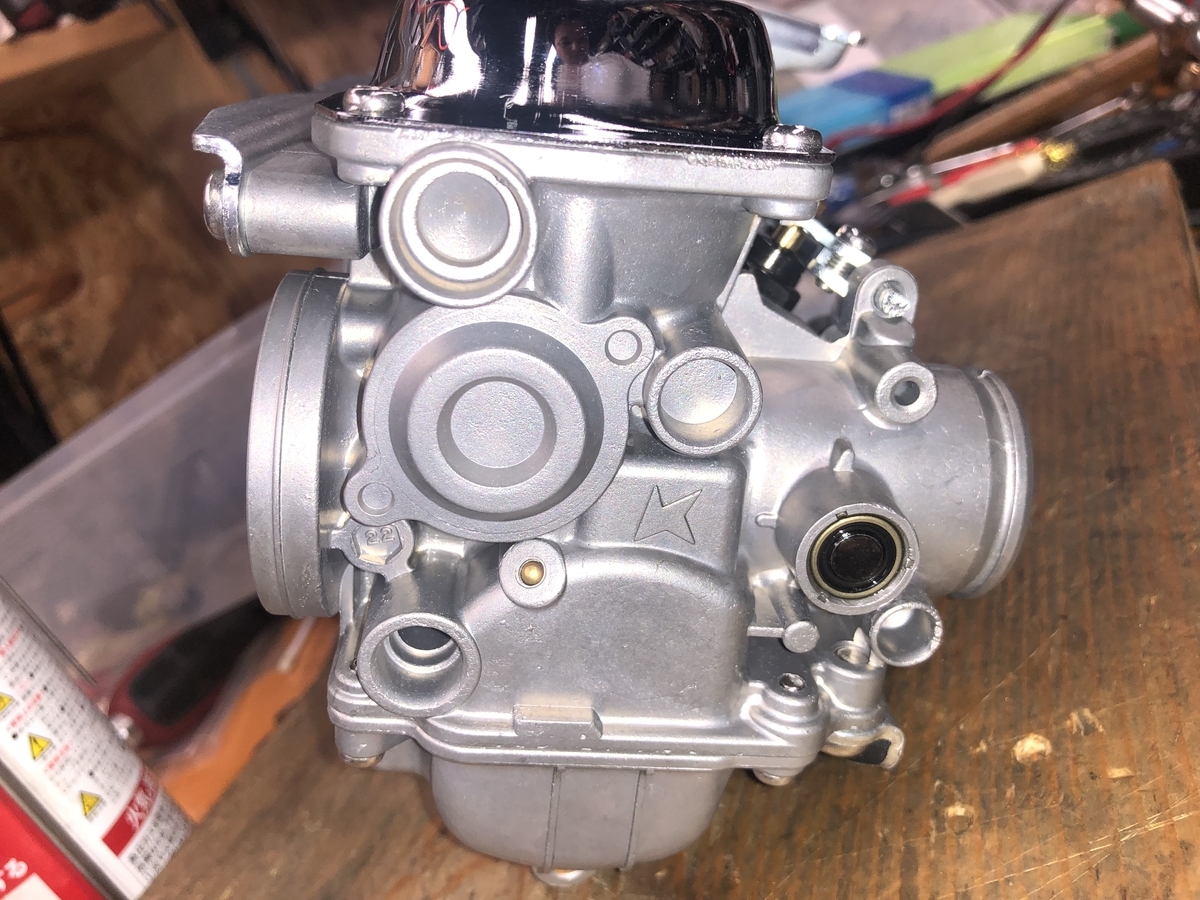

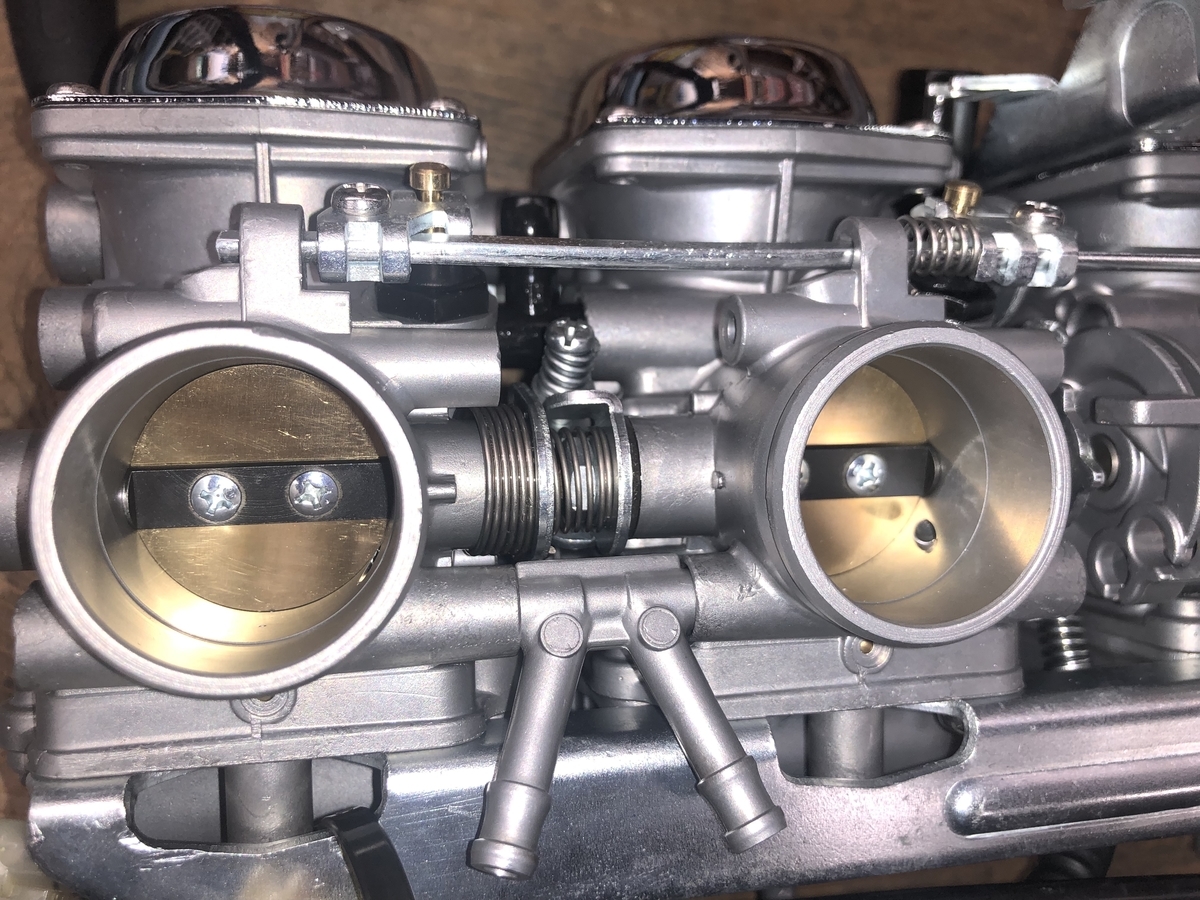

最後に燃料漏れ、実油面の確認、専用機器にて同調を取り、スロットルセンサーの作動確認を終えれば完成です！


f:id:seaside-grass:20191031165121j:plain

f:id:seaside-grass:20191031165424j:plain

f:id:seaside-grass:20191031165502j:plain

f:id:seaside-grass:20191031165553j:plain

f:id:seaside-grass:20191031165747j:plain

f:id:seaside-grass:20191031165829j:plain

f:id:seaside-grass:20191031165928j:plain

f:id:seaside-grass:20191031170239j:plain


納期は現在混み合っており約1カ月〜


キャブレターでお困りの方はお気軽に当店HPまでお問い合わせください。


各種旧車二輪キャブレター レストア

再生サポート

オーバーホール専門店



シーサイドグラス






スロットルバルブ交換 バタフライ


スロットルバルブ=バタフライ交換

cbx400f ff cbx550f cbr400f ゼファー400 χのスロットルバルブのみの販売はしてますか？
との問い合わせが良く有りますが、当店ではバタフライ単品での販売は行っておりません。

バタフライ交換のみの作業は承っておりますのでそちらをご案内しております。

その際口頭、文章では少し分かりづらいかと思いますので下記を参考にして下さい。




上記画像が送って頂く状態です。
※元払いで送って頂き、作業完了後代引きにて発送させて頂きます。

トップカバー
ピストンバルブ＝ダイヤフラム
フロートチャンバー
ジェット類など、外せる物はお客様の方で外してから送って頂きます。

※バタフライ交換のみの作業内容

スロットルバルブ＝バタフライ交換
燃料パイプ等の連結部Oリング交換
シャフト部フェルト
シャフト部ガタ修正 ※必要な場合
ボディ洗浄

※上記作業の場合、メクラ蓋など非分解部分を外しての完全洗浄が出来ない、ジェット類の状態等の理由からクレーム対応は無しとなりますのでご理解下さい。

ゼファーに関しては上記作業の場合スタータープランジャー、スタータープランジャープラ、プラ部分のゴム3点、状態により交換が必要な場合が有ります。
※4基繋がった状態で交換出来ない為




↑プラの亀裂 割れ


↑ゴムの劣化


↑スタータープランジャー先端ゴムの劣化

上記3点見落としがちですが、不調の原因となる重要部品です。
交換が必要な場合は部品代が別途掛かりますので、その際は事前にご連絡させて頂きます。

その他ご不明な点、金額等に関しては当店HPよりメールにてお問い合わせお願い致します。
※電話は日中多忙で出れない場合が多い為

※当店としては通常OHを強くお勧め致します。


各種旧車二輪キャブレターレストア再生
オーバーホール専門店

シーサイドグラス

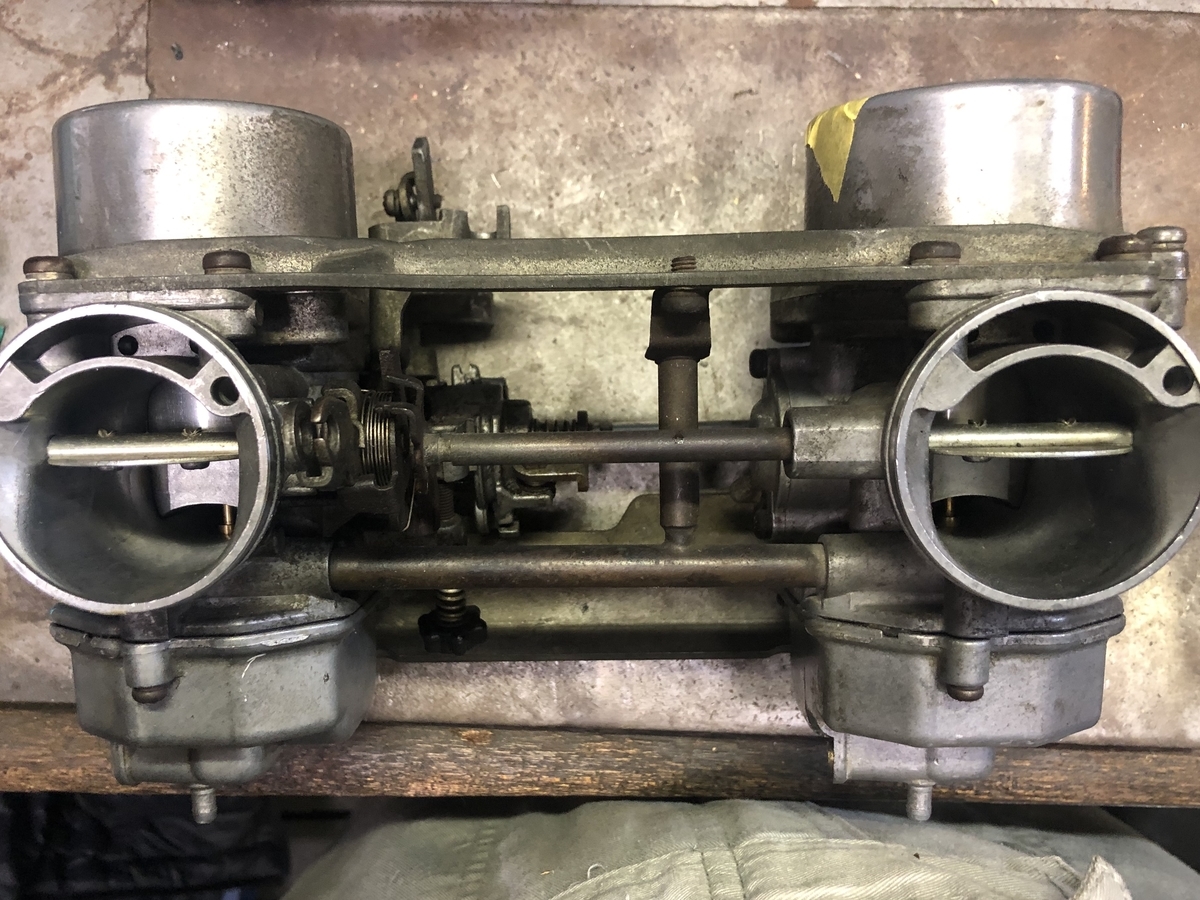

GL500 キャブレターオーバーホール

ホンダ GL500

キャブレターオーバーホール


f:id:seaside-grass:20190629163141j:plain

f:id:seaside-grass:20190629163429j:plain

f:id:seaside-grass:20190629163617j:plain

f:id:seaside-grass:20190629163646j:plain

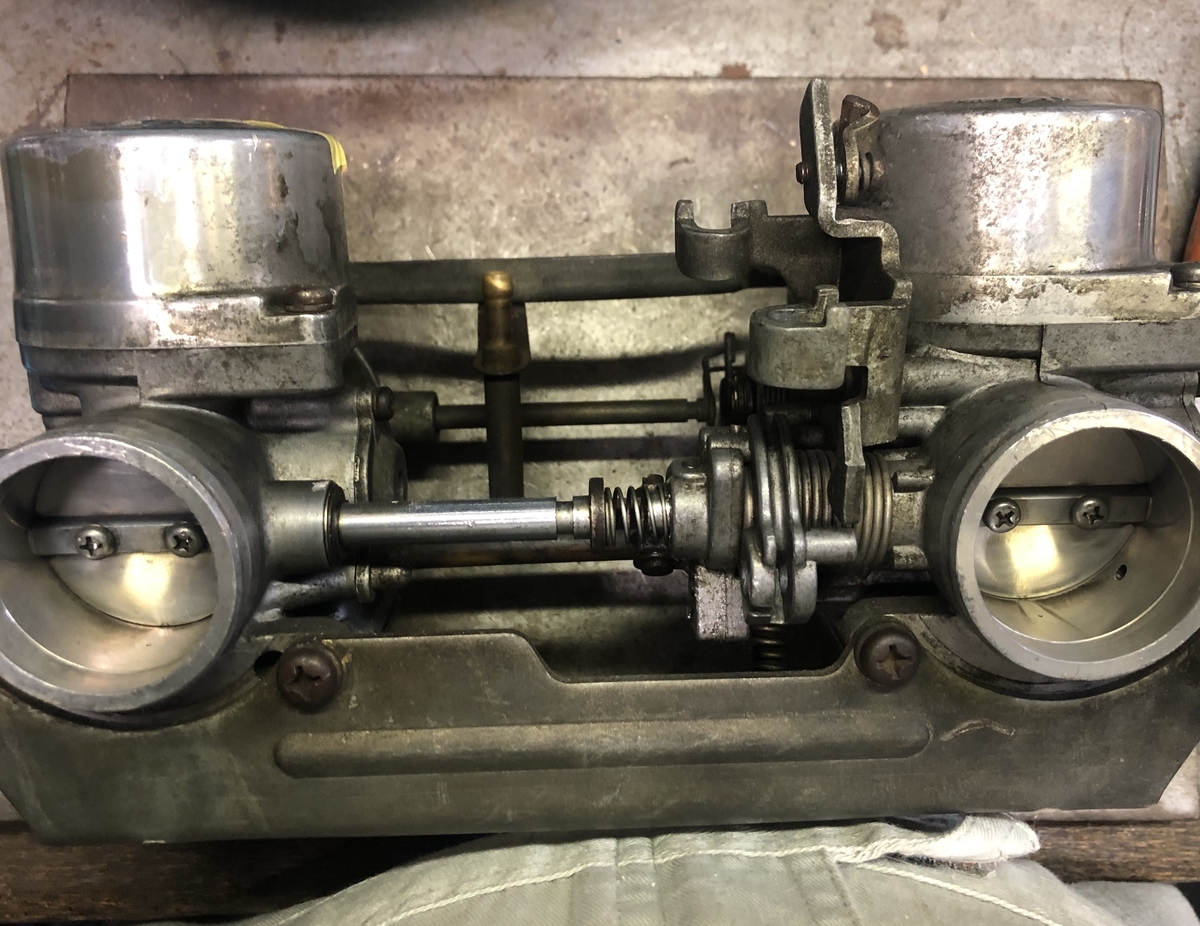

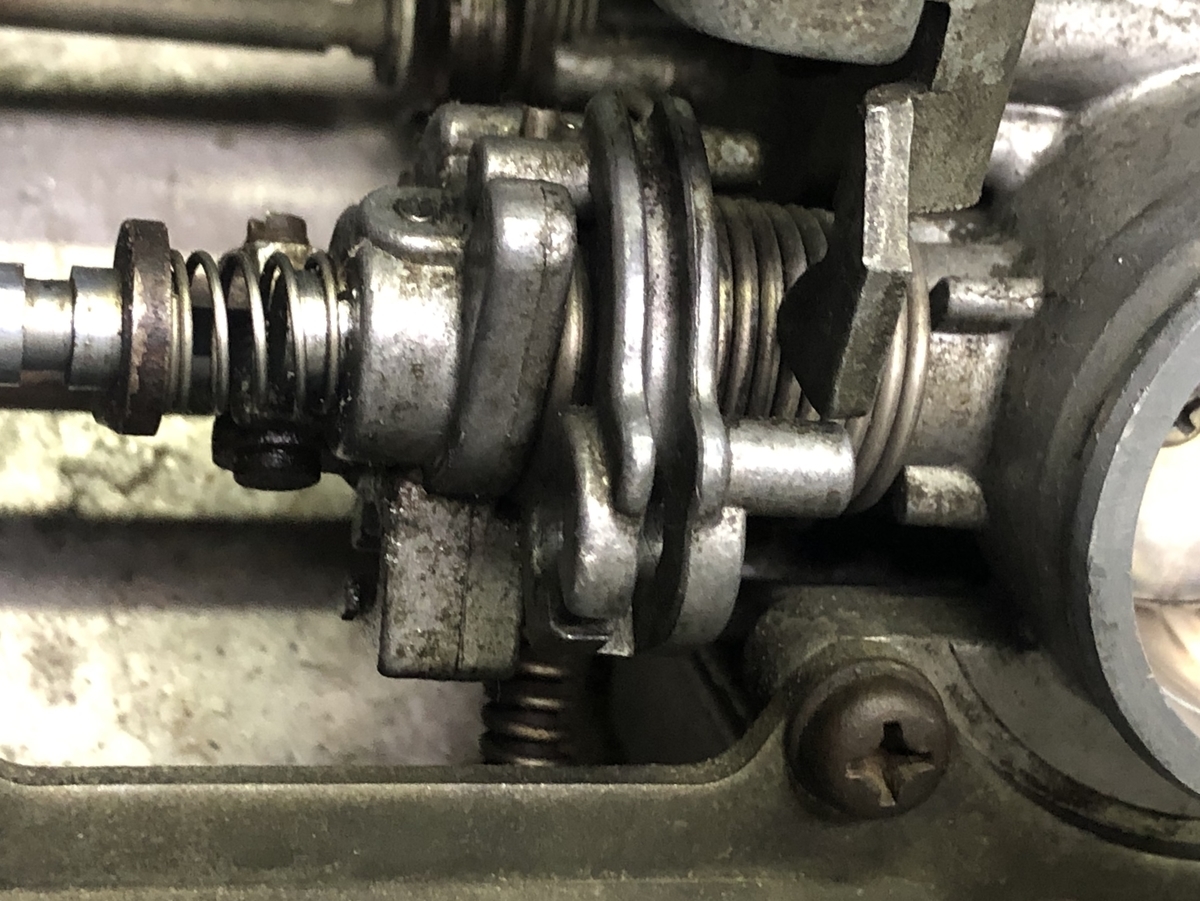

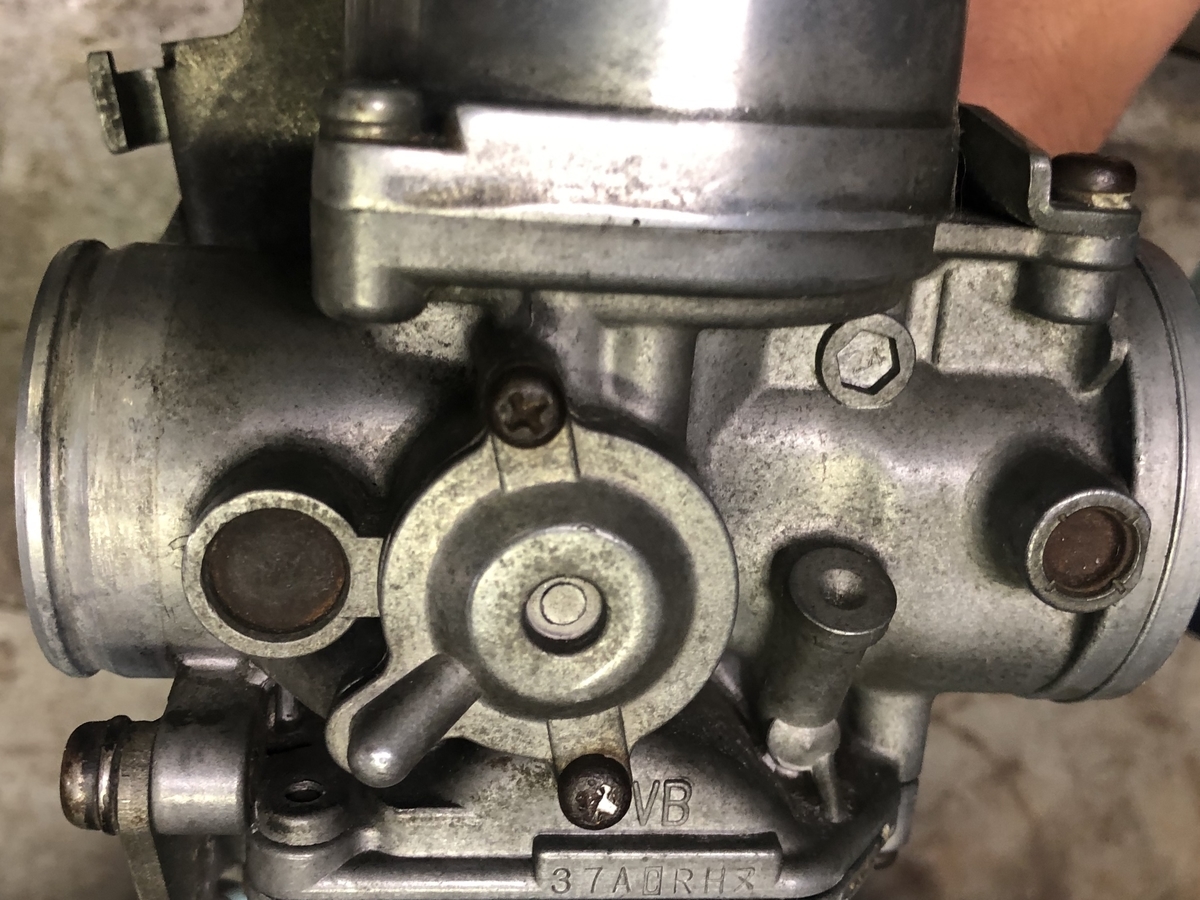

こちらのキャブレターはcb400 cb250 cb750

などと構造はほぼ同じですので、上記車種をお持ちの方は参考にして下さい。


cb750のキャブレターオーバーホールも後日アップしていきます。

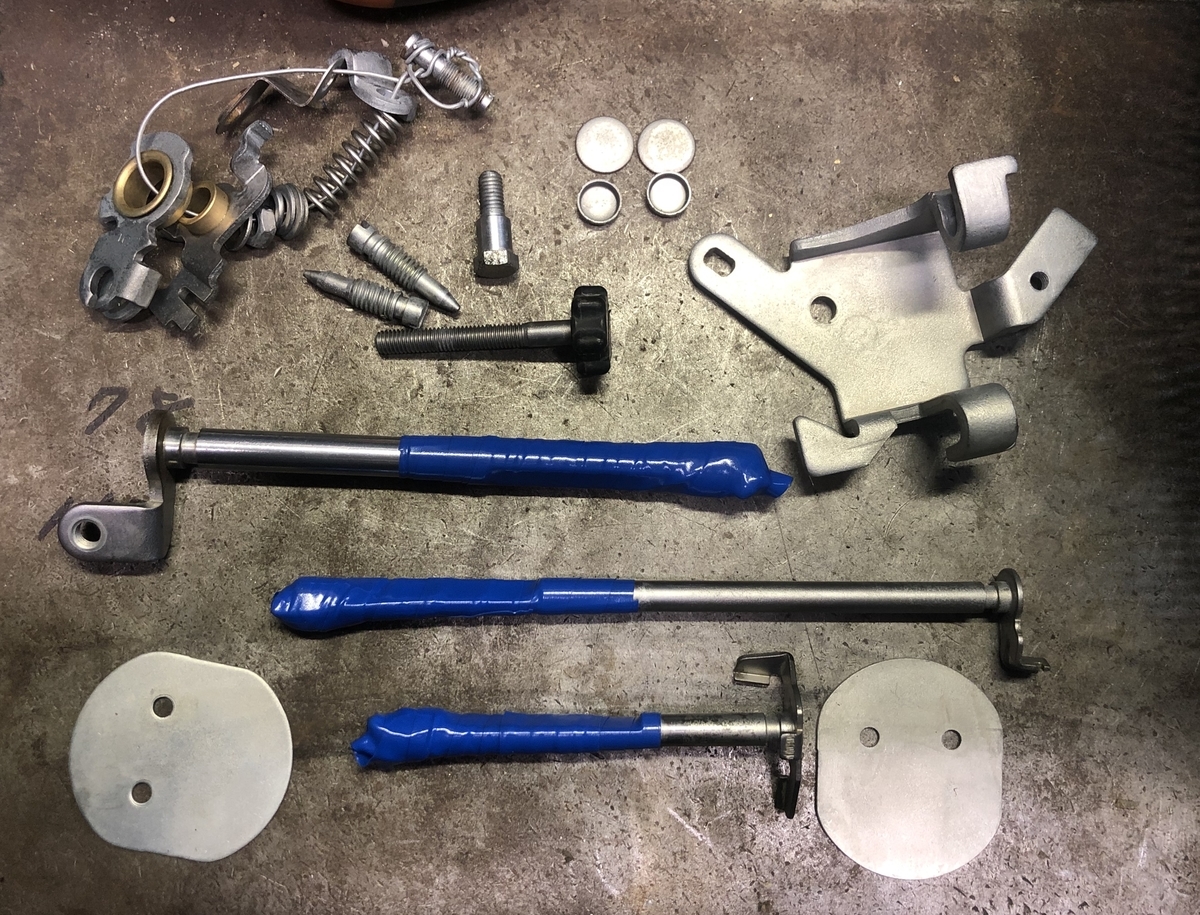

作業工程も他のキャブレターオーバーホールとほぼ同じですので、先ずは全てバラしていき、メッキ加工に出す小物類などを先にブラストしてメッキ準備へ


f:id:seaside-grass:20190629165216j:plain


f:id:seaside-grass:20190629165322j:plain

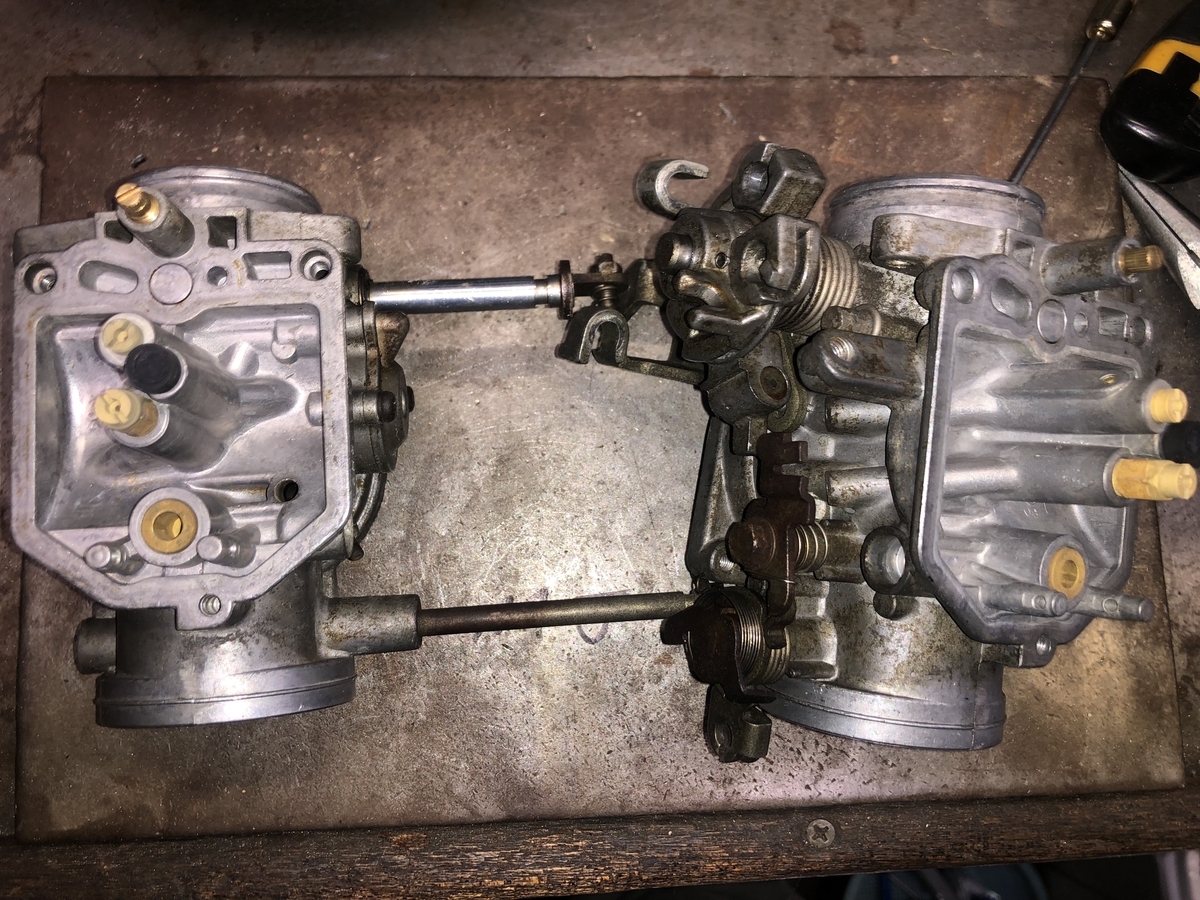

全てバラしていき、洗浄、ウェットブラスト


f:id:seaside-grass:20190629165413j:plain

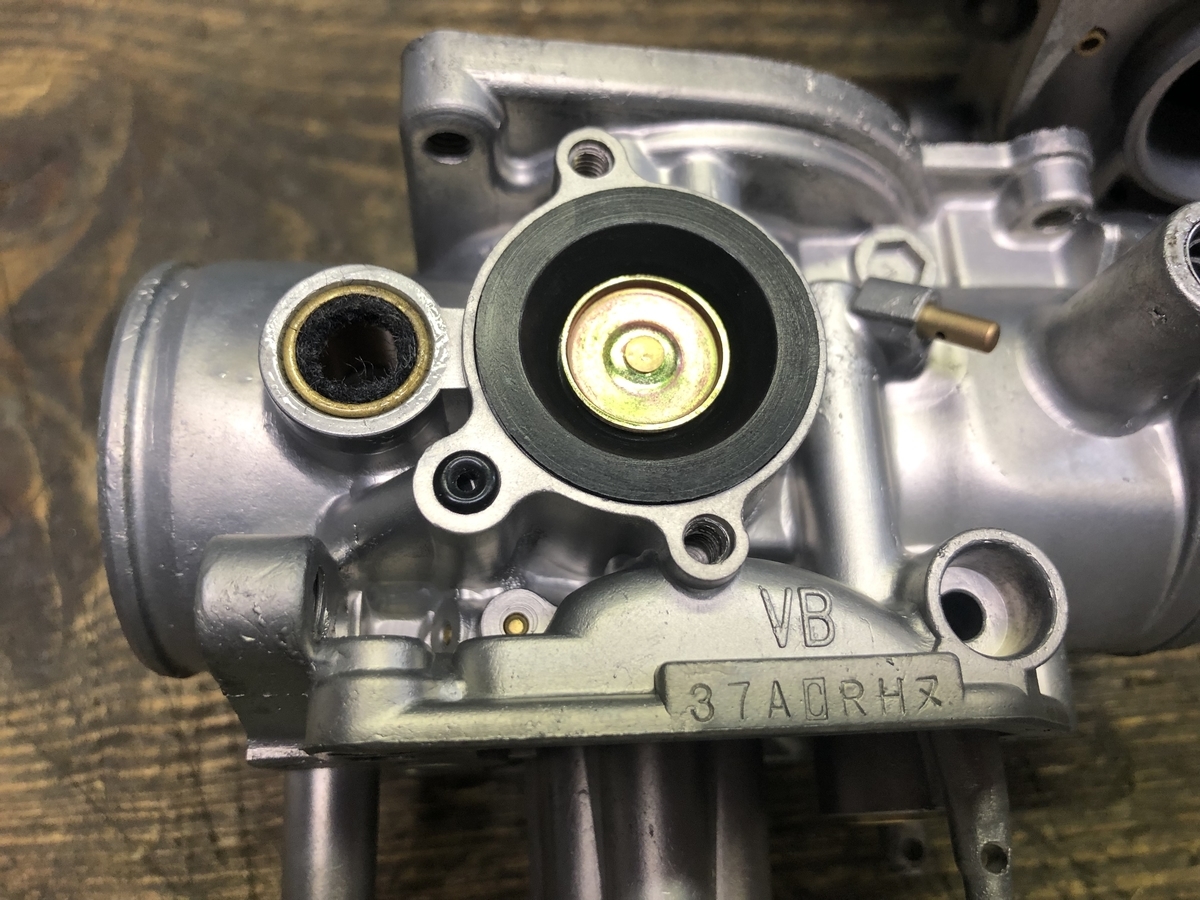

エアーカットバルブはガチガチになっている物や薄く透き通っている物、溶けてベタベタになっている物と状態は様々ですが、状態問わず全て新品に交換します。


シャフトにガタが有ればガタ修正しますが、今回のキャブボディは状態良くガタも有りませんでしたので、今回はそのままいきます。

シャフトシールは純正品を改良した物に交換


f:id:seaside-grass:20190629170403j:plain

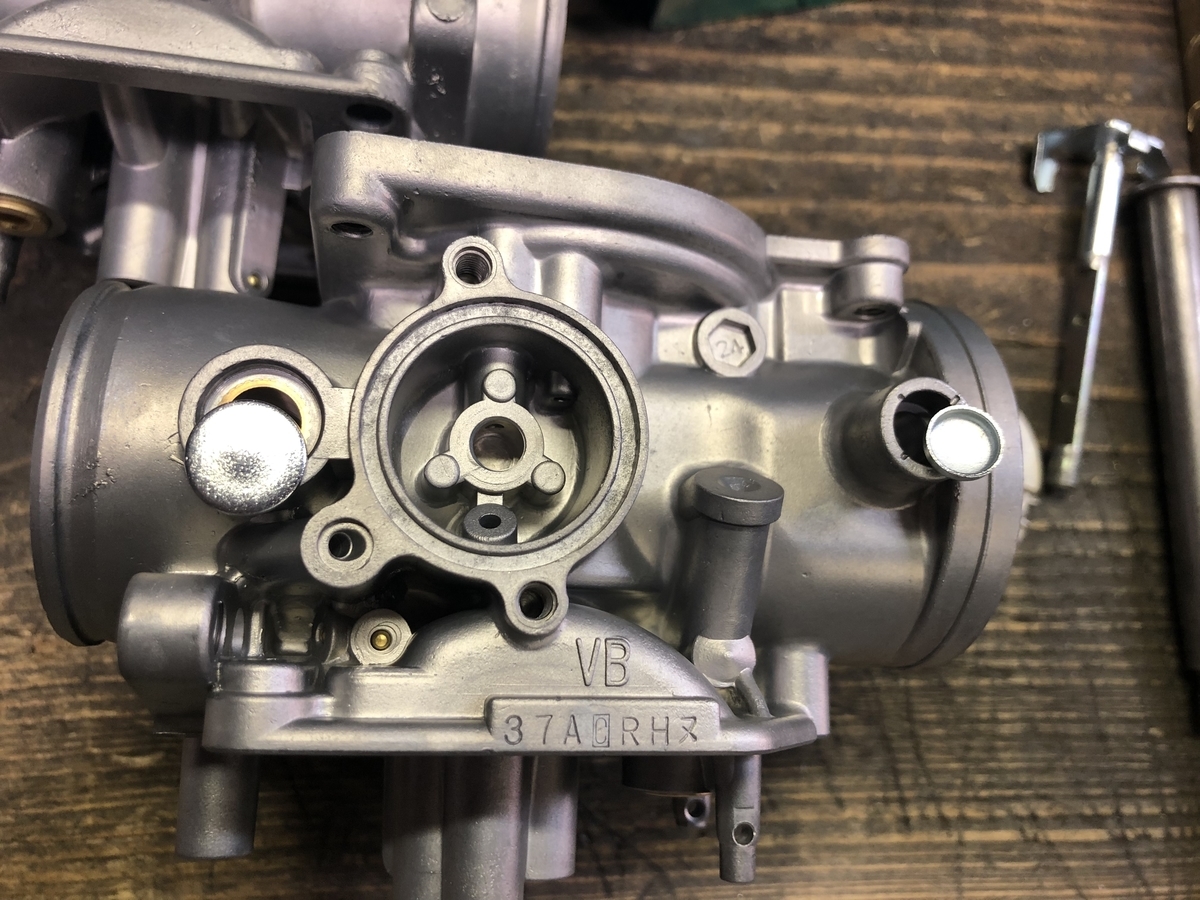

非分解のメクラ蓋も再メッキ


f:id:seaside-grass:20190629170719j:plain

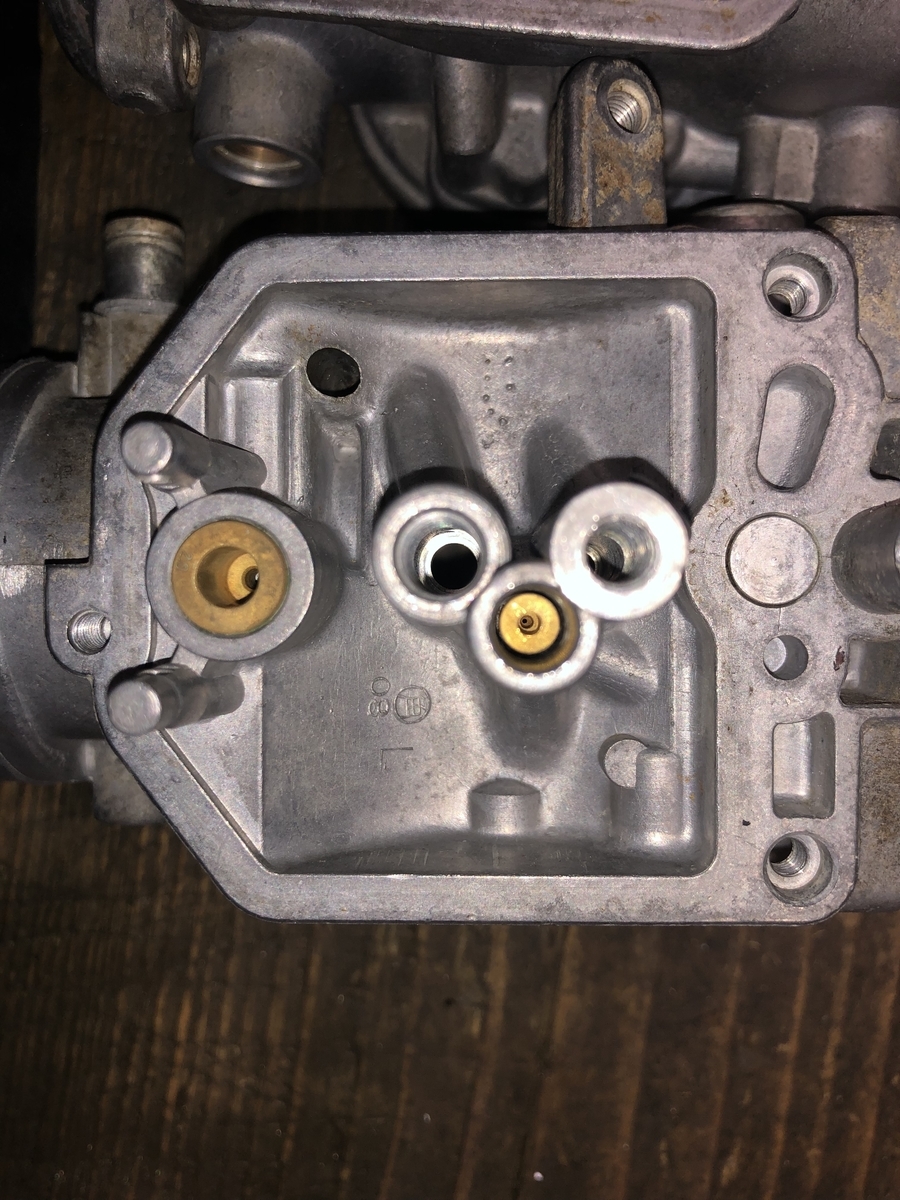

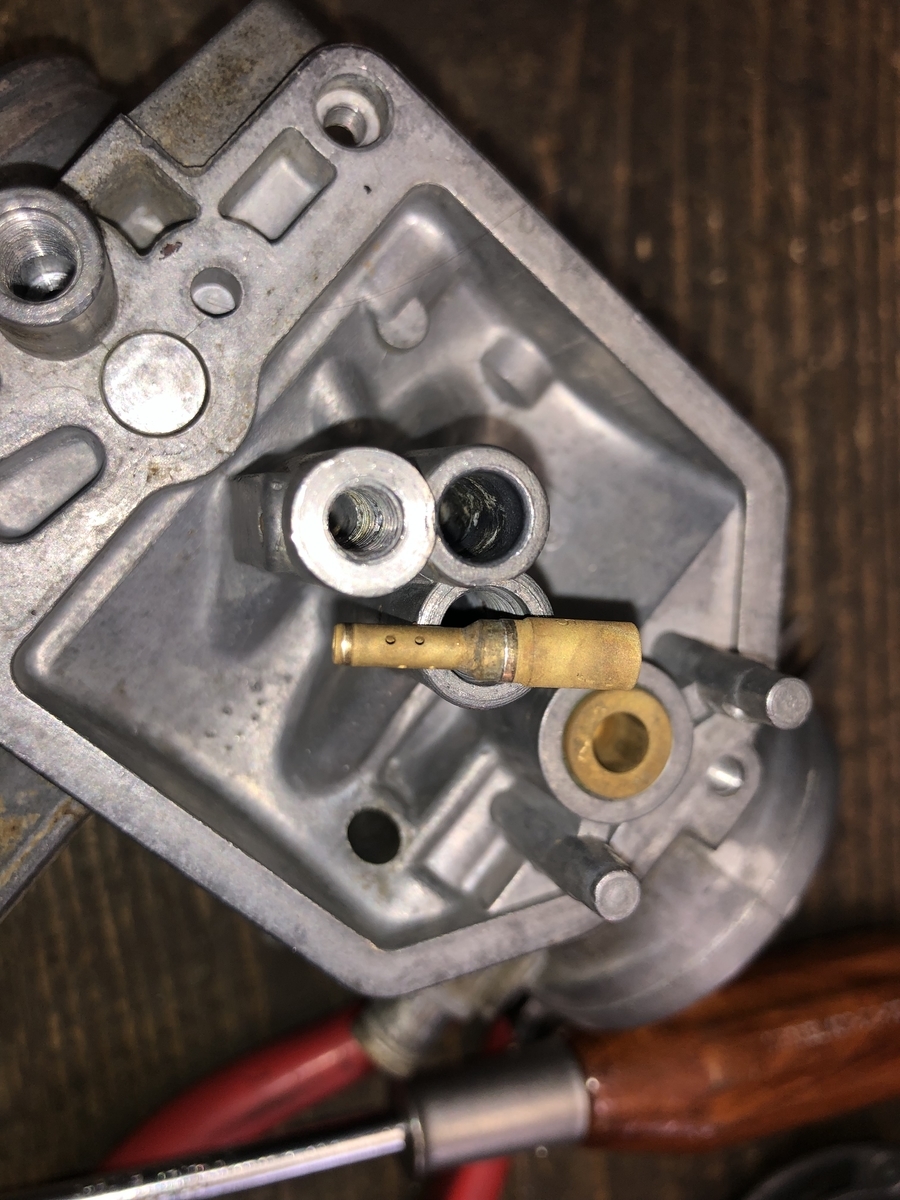

圧入のスタータージェット


f:id:seaside-grass:20190629171013j:plain

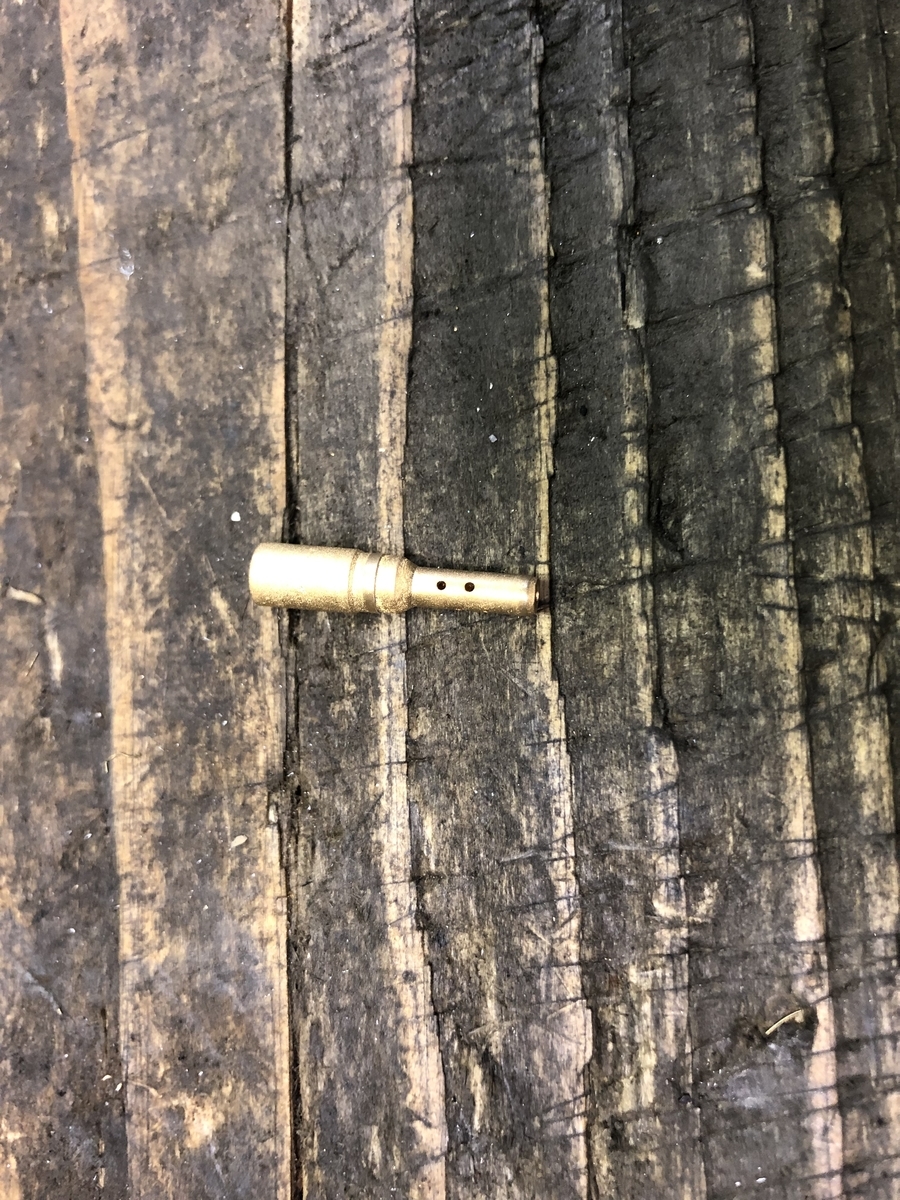

抜き取ったスタータージェットは洗浄してから再圧入で入れていきます。


f:id:seaside-grass:20190629171345j:plain


f:id:seaside-grass:20190629171511j:plain

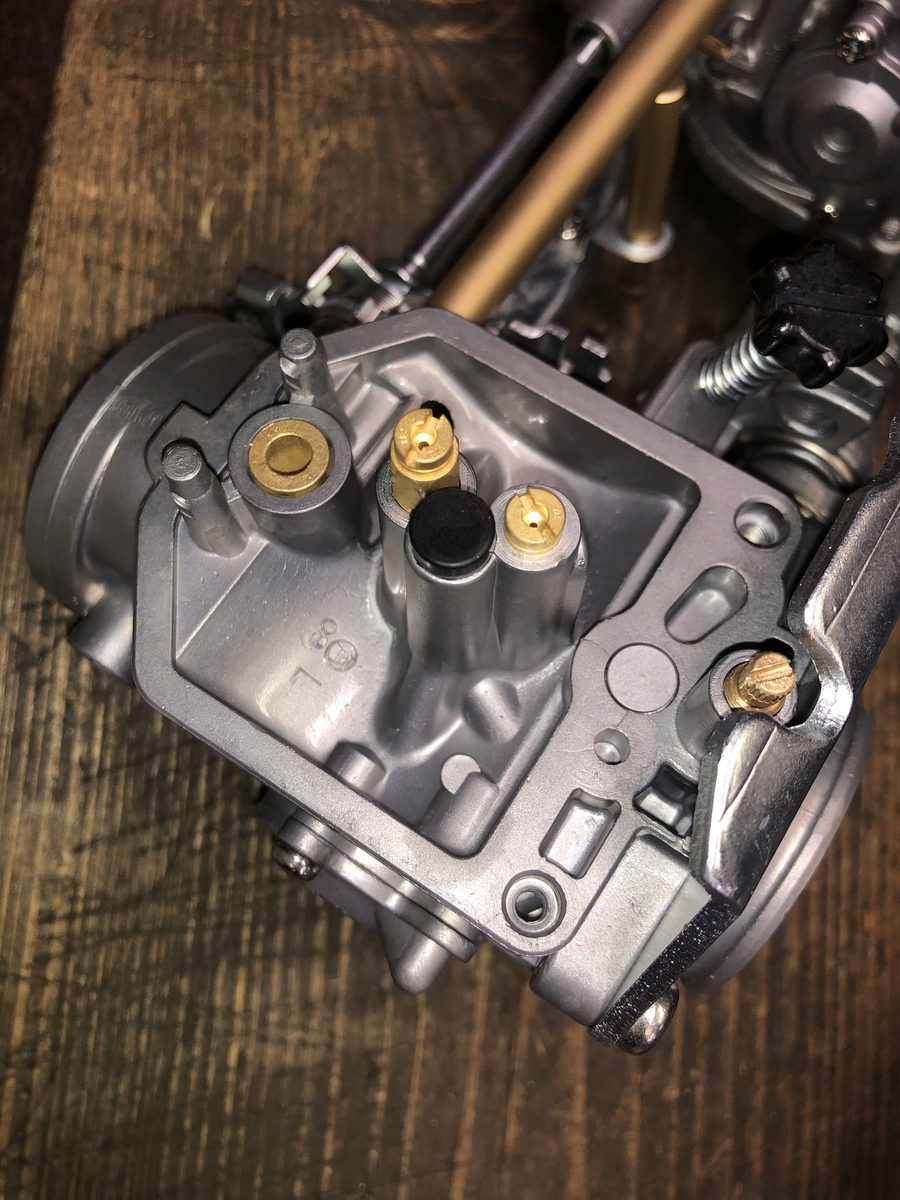

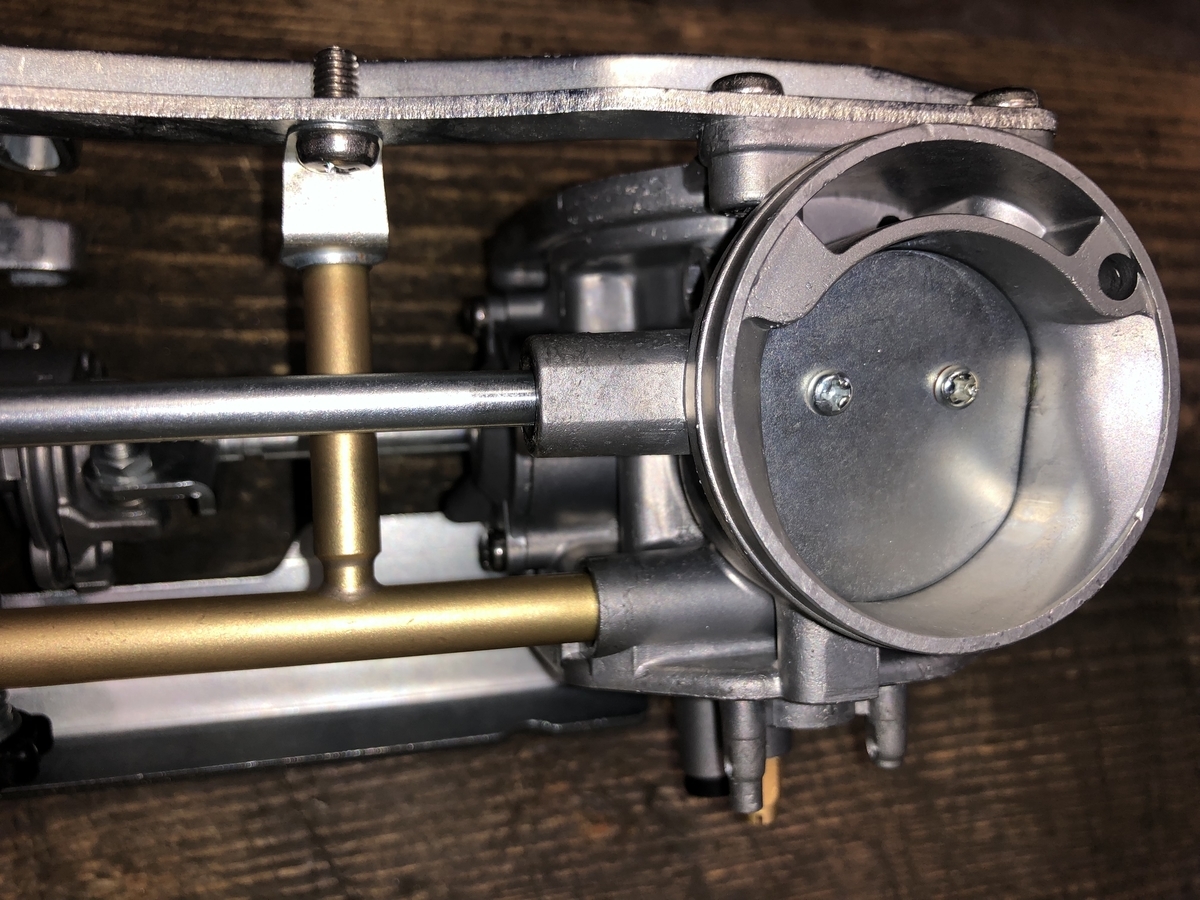

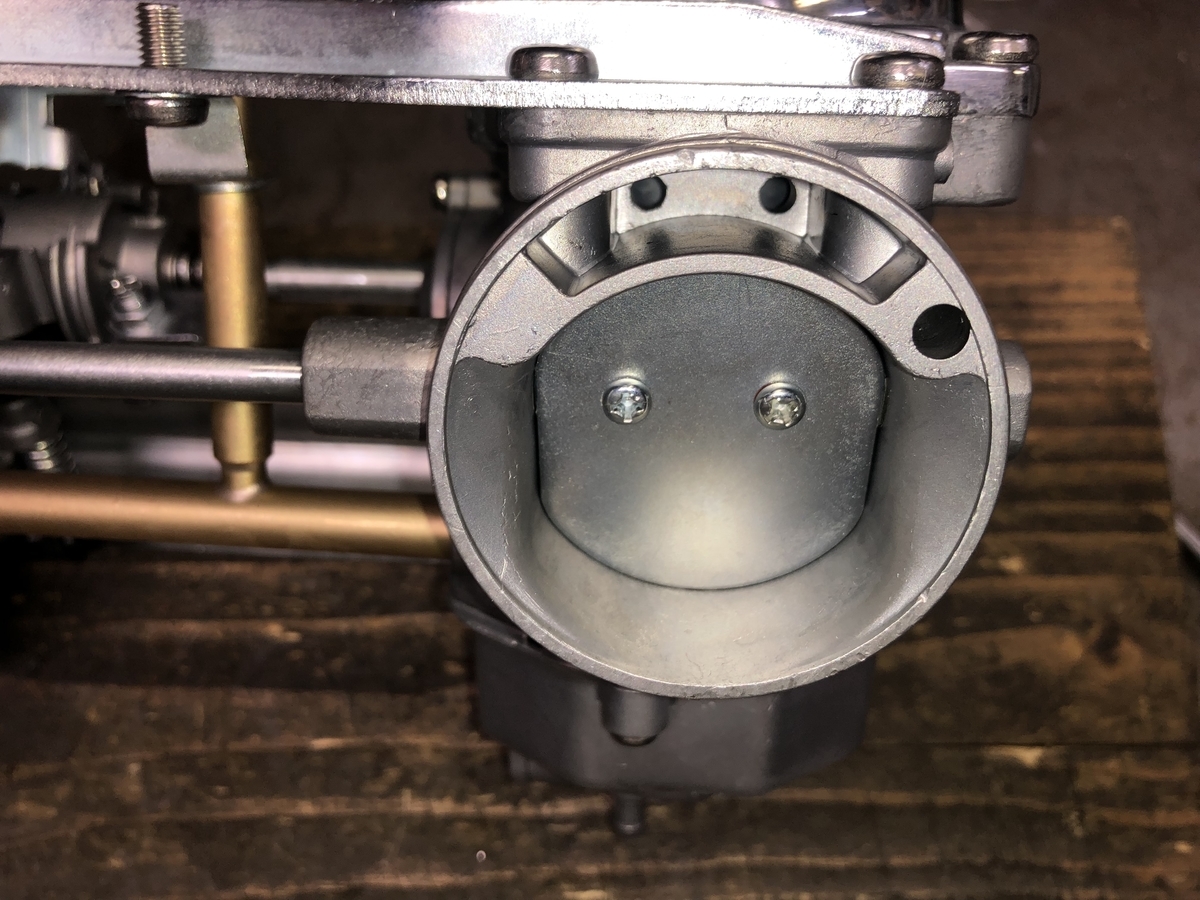

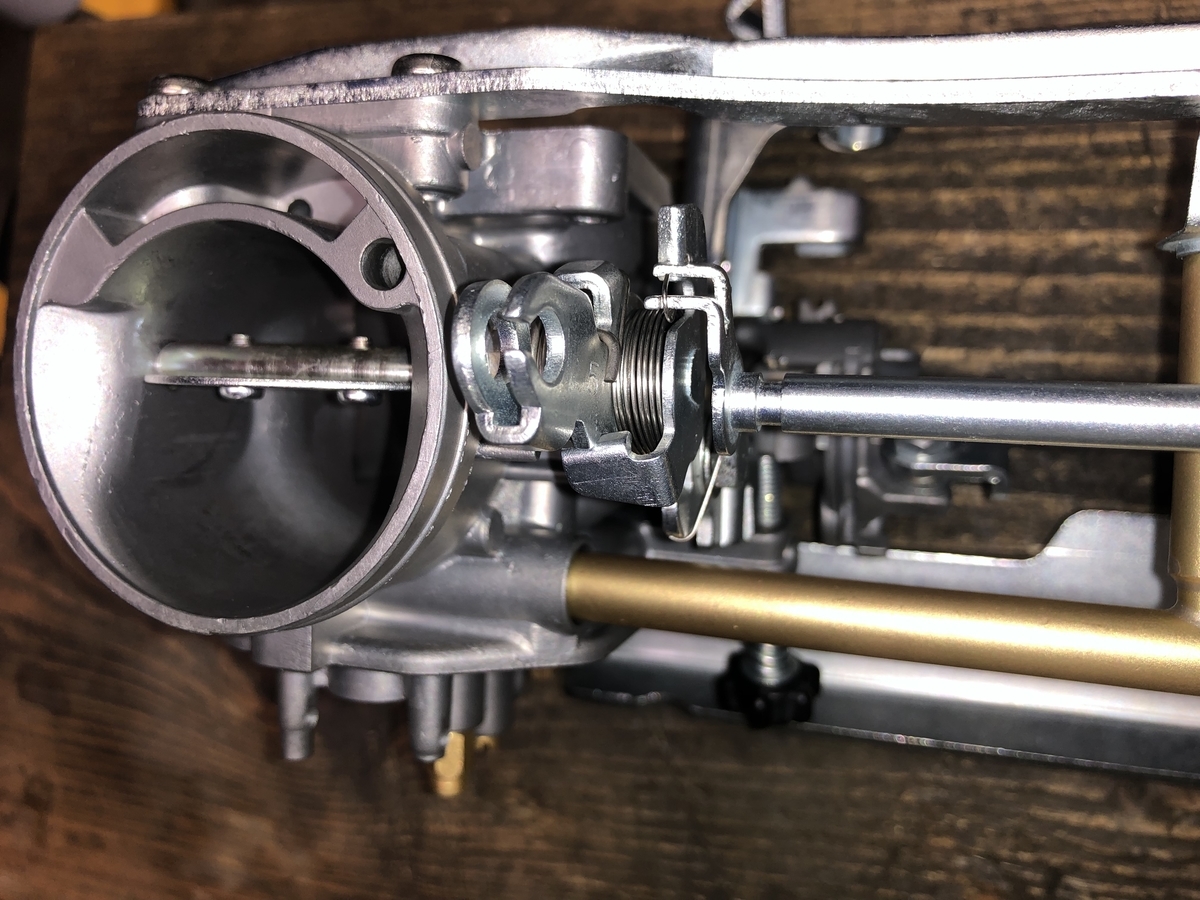

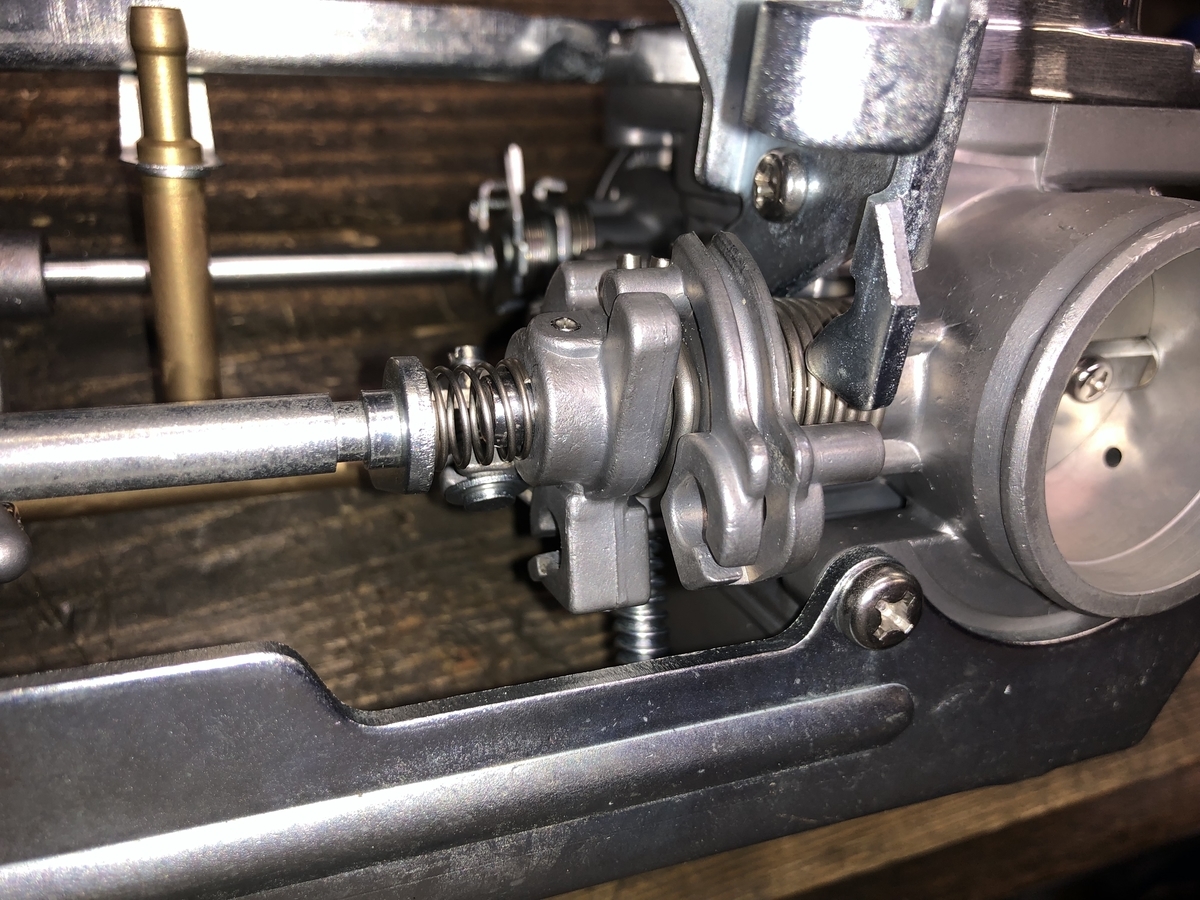

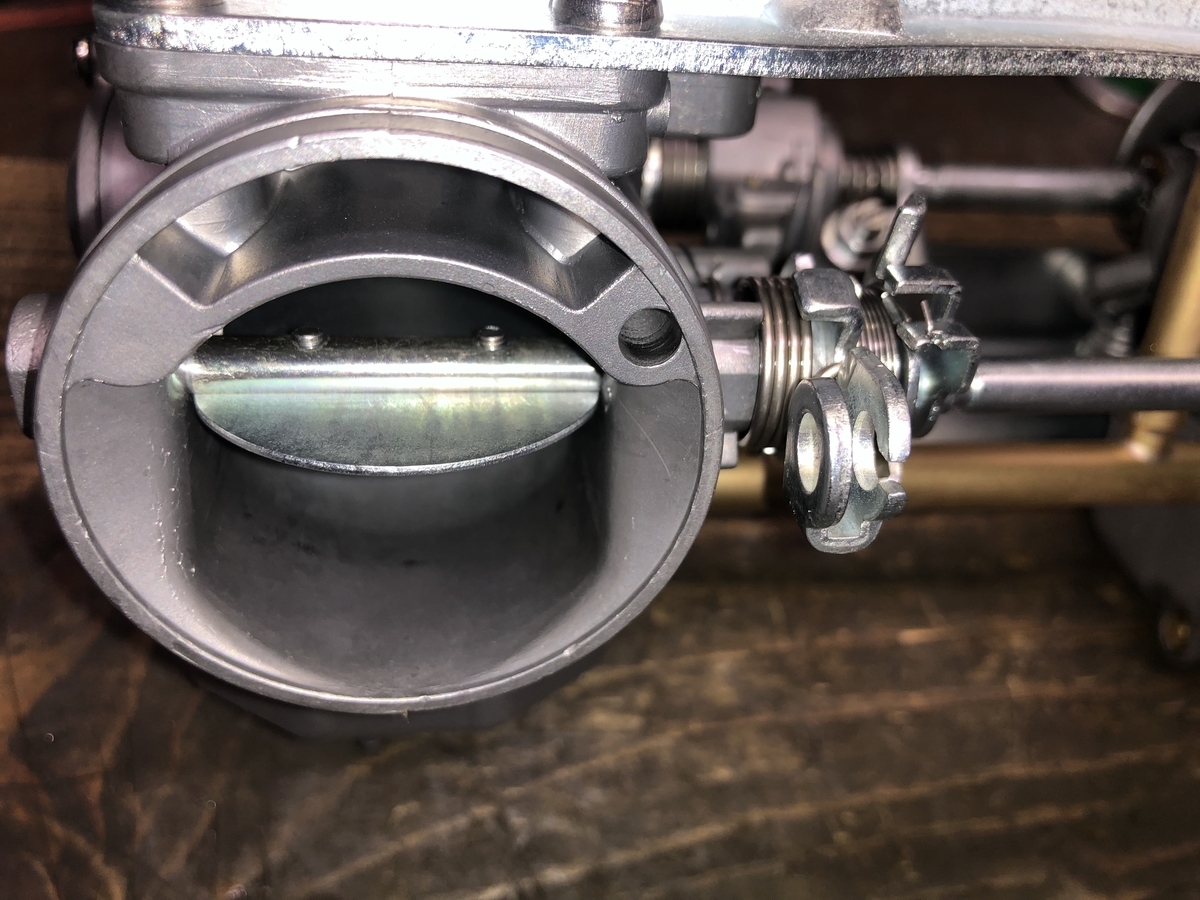

後はメッキ加工から戻って来た部品で形にしていき、キースターのリペアキットを使い仕上げていきます‥


f:id:seaside-grass:20190629171800j:plain

f:id:seaside-grass:20190629171824j:plain

f:id:seaside-grass:20190629171933j:plain

f:id:seaside-grass:20190629172036j:plain

f:id:seaside-grass:20190629172109j:plain

f:id:seaside-grass:20190629172154j:plain

f:id:seaside-grass:20190629172218j:plain

f:id:seaside-grass:20190629172249j:plain

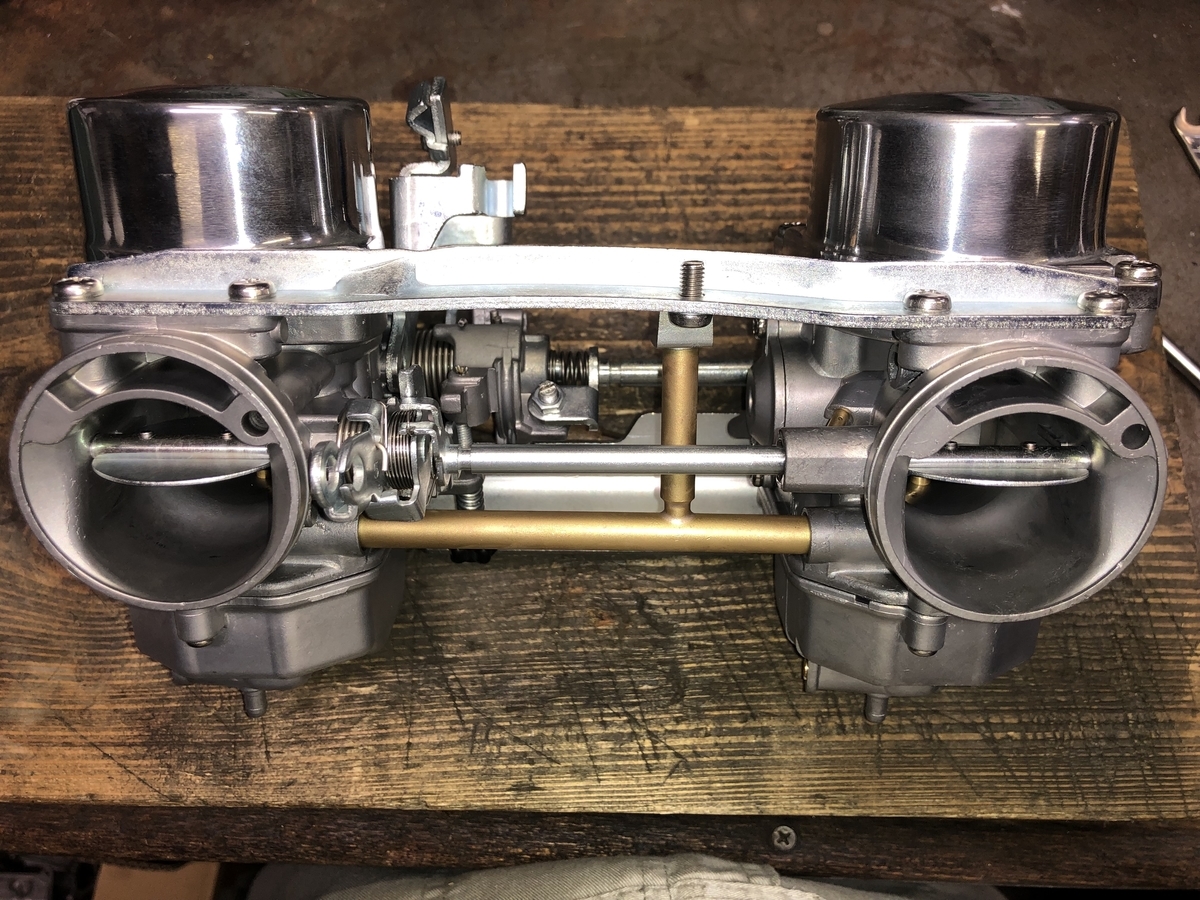

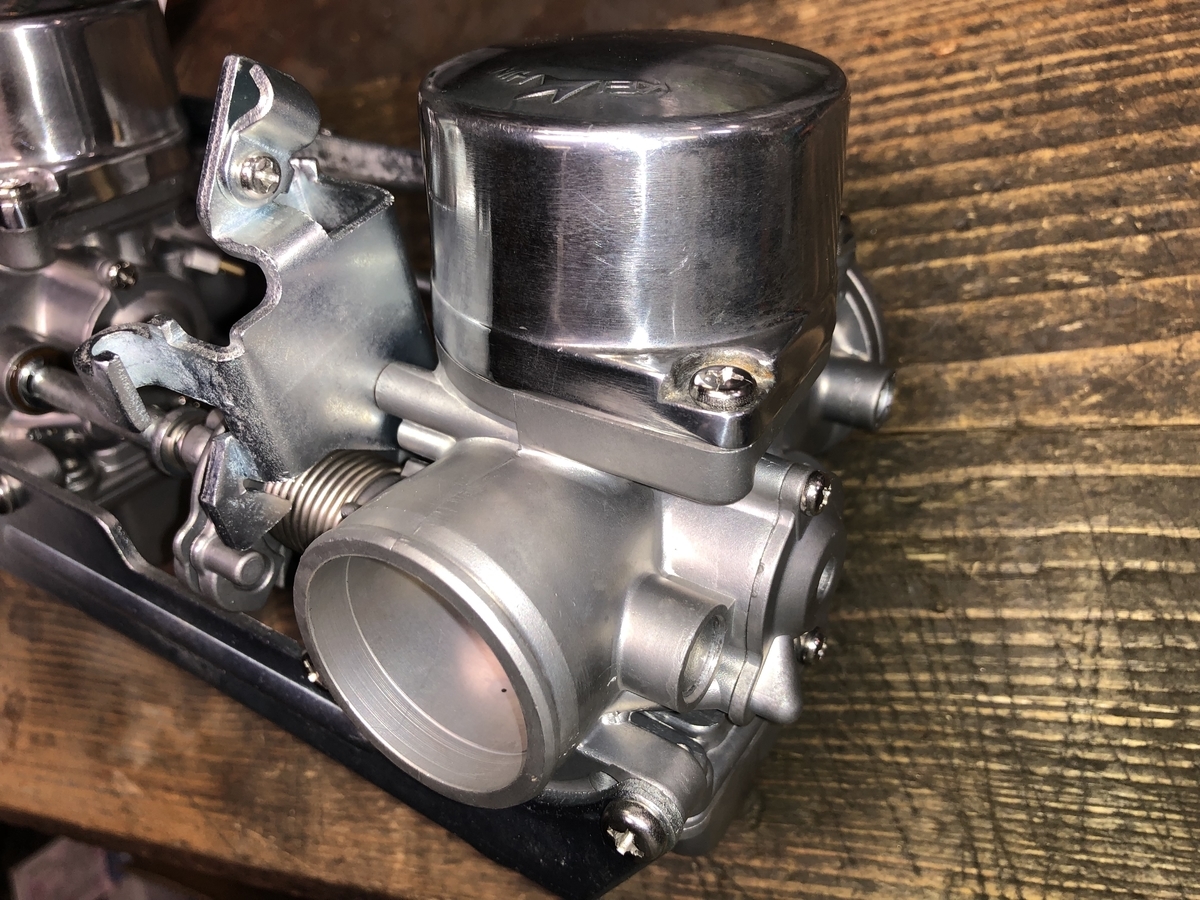

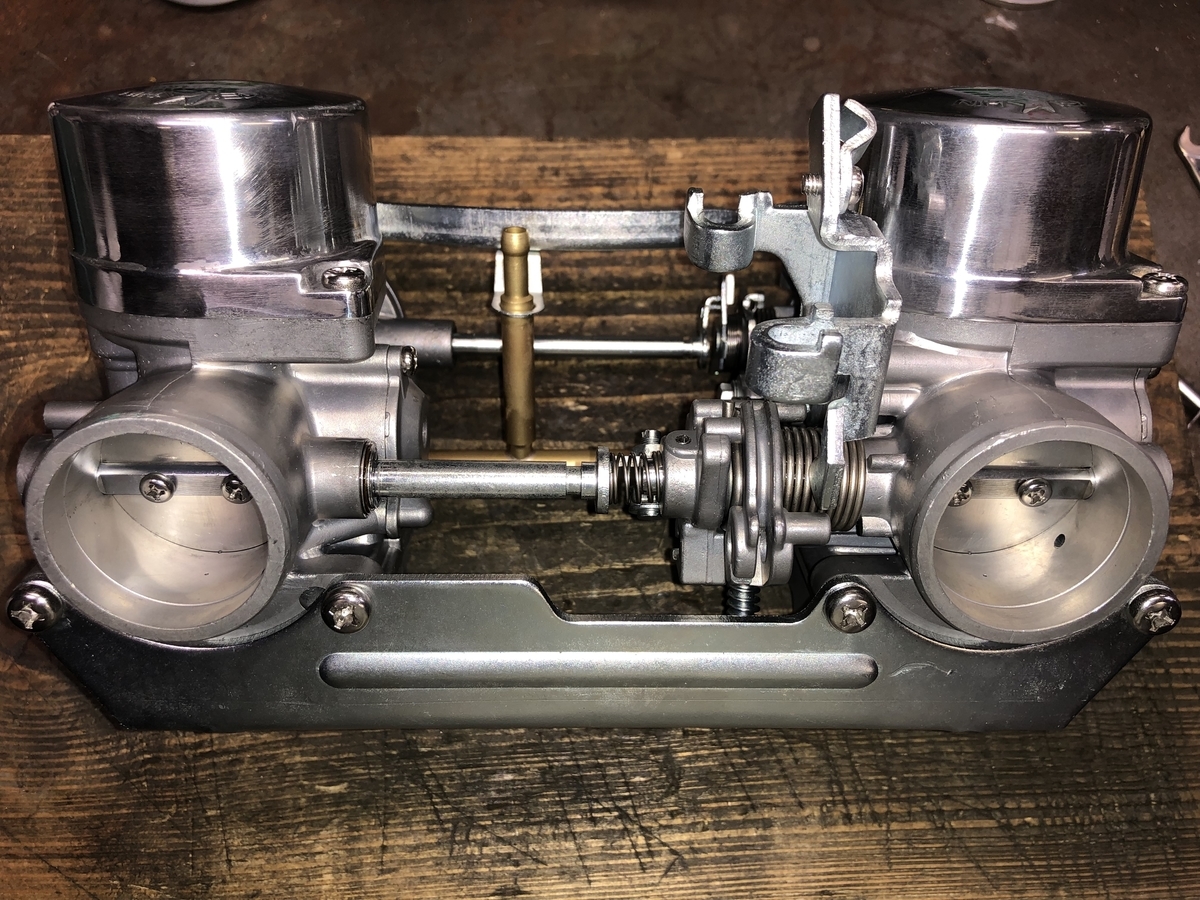

トップカバーはバフ研磨‥


最後にエアーカットバルブの作動確認、実油面の調整、専用機器にて同調を取って完成です。


ここまでの作業で納期は現在で約2〜3週間


※現在混み合っておりますので、１カ月前後掛かる場合もあります。


キャブレターでお困りの方はお気軽に当店HPよりメールにてお問い合わせください。


各種旧車二輪キャブレターレストア

再生サポート

オーバーホール専門店



シーサイドグラス




ゼファー400 χ キャブレターOH

ゼファー400カイ

キャブレターオーバーホール


今回も所々写真撮り忘れで画像少な目ですが‥

ゼファー400のキャブレターとほぼ同じですので、撮り忘れた部分は併用、ゼファー400  OHのページを参考にしてください。

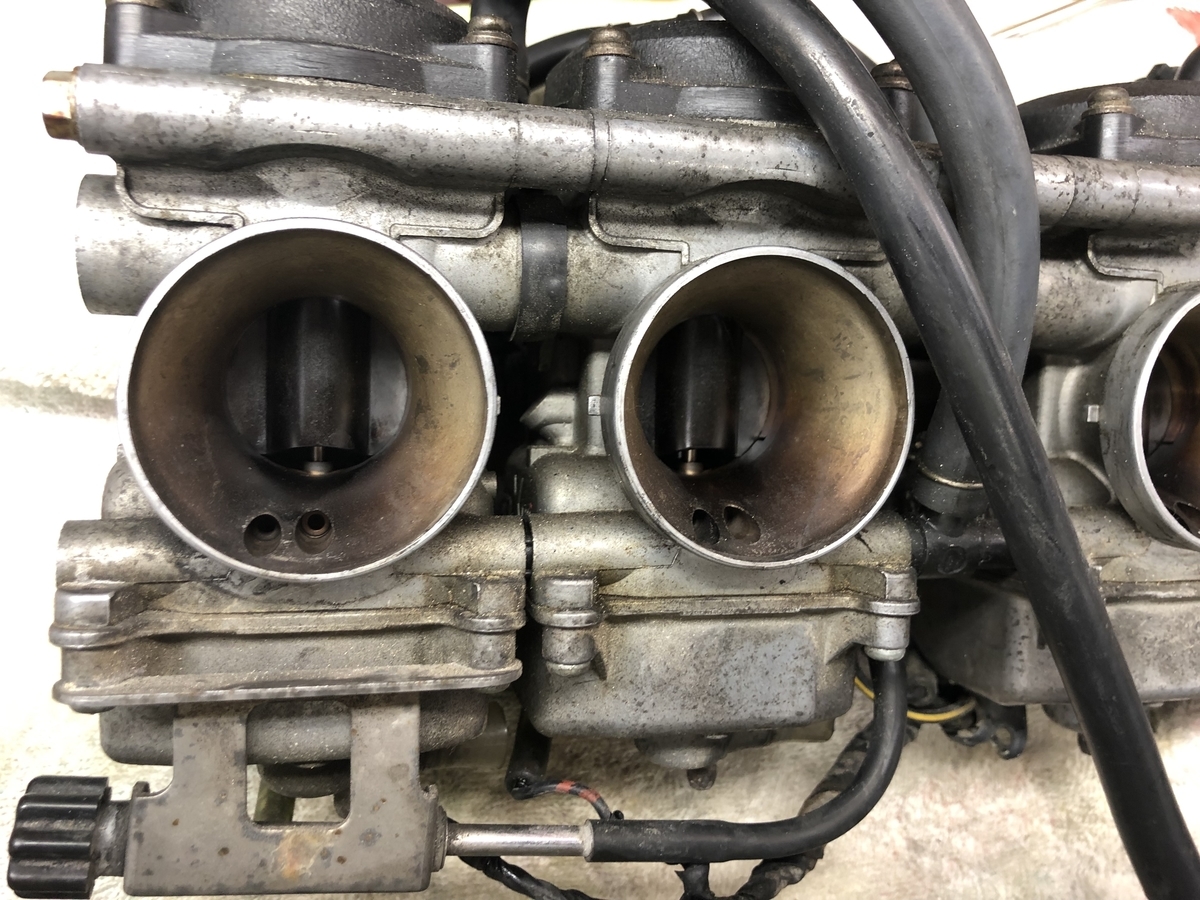

before

f:id:seaside-grass:20190511095014j:plain

f:id:seaside-grass:20190511095047j:plain

f:id:seaside-grass:20190511095224j:plain


キャブヒーターは外部で断線し見た目で分かる物や、内部で断線し見た目分からず機能していない物が良く見られ、キャブヒーターの交換はオーナー様に判断を委ねております。


f:id:seaside-grass:20190511101413j:plain

f:id:seaside-grass:20190511101439j:plain

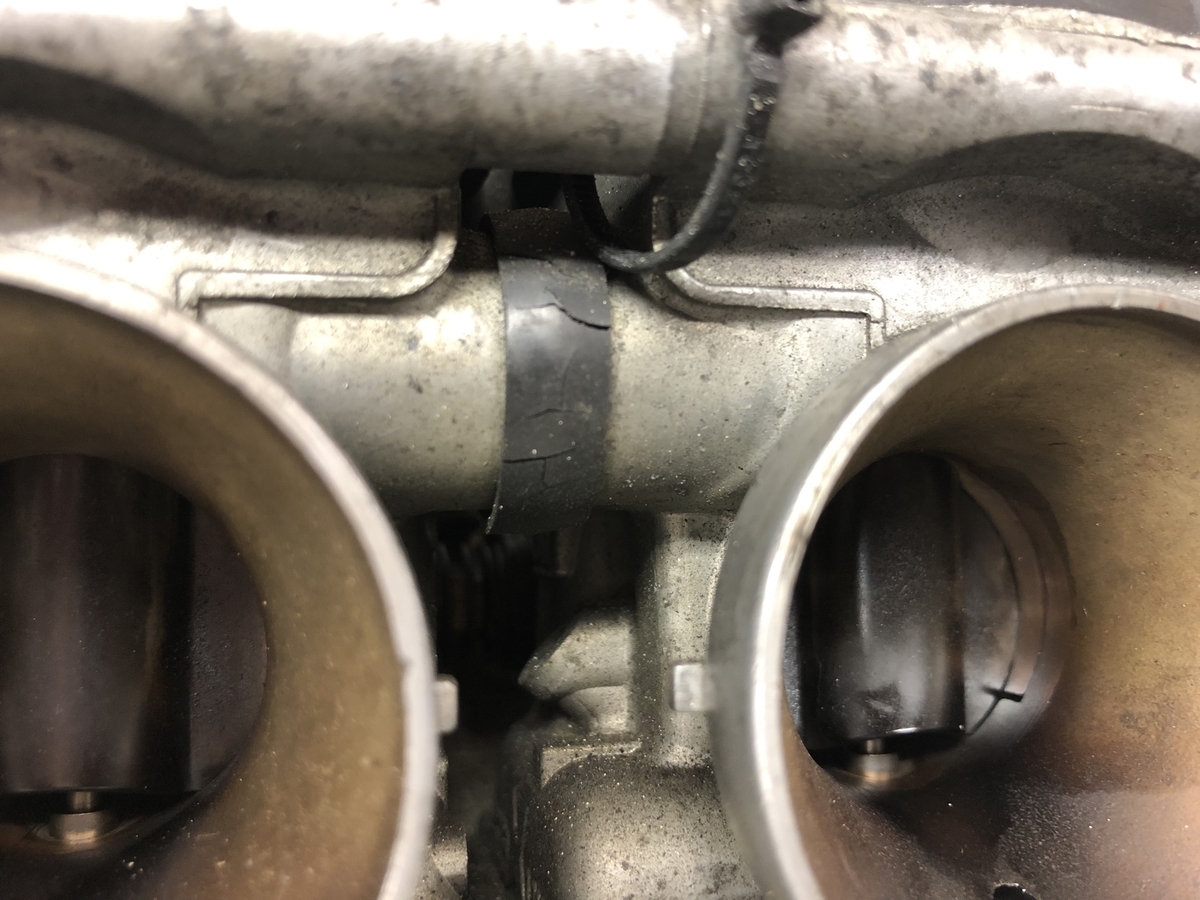

エアーベント連結部分のOリング

このOリングは100%交換です。

見た目亀裂など無く大丈夫そうでも‥


f:id:seaside-grass:20190511103036j:plain

f:id:seaside-grass:20190511103128j:plain

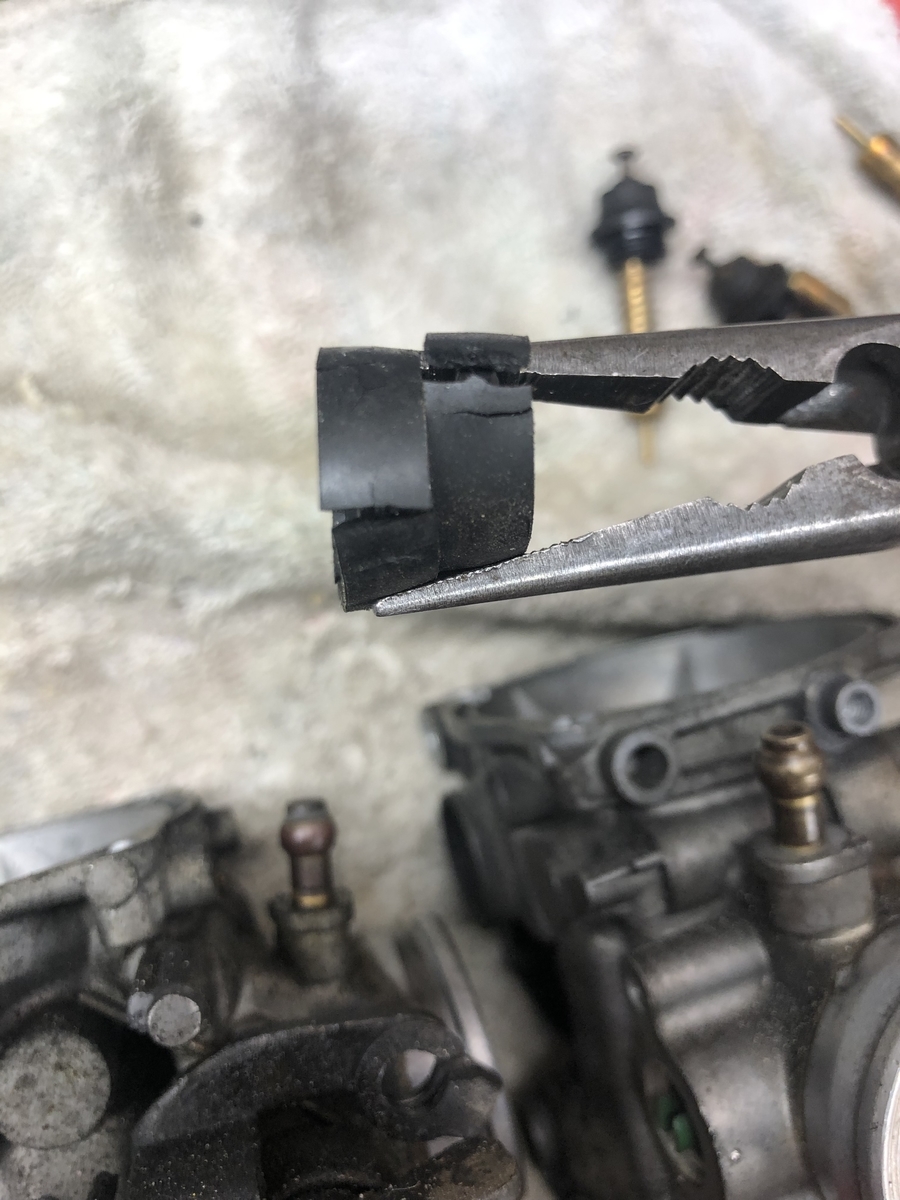

ほとんどこの様な状態で再利用不可です。

ゼファー400のエアーベント、吸排気口は一基に対し1箇所

ゼファーχの場合は4基に1箇所


f:id:seaside-grass:20190511104138j:plain

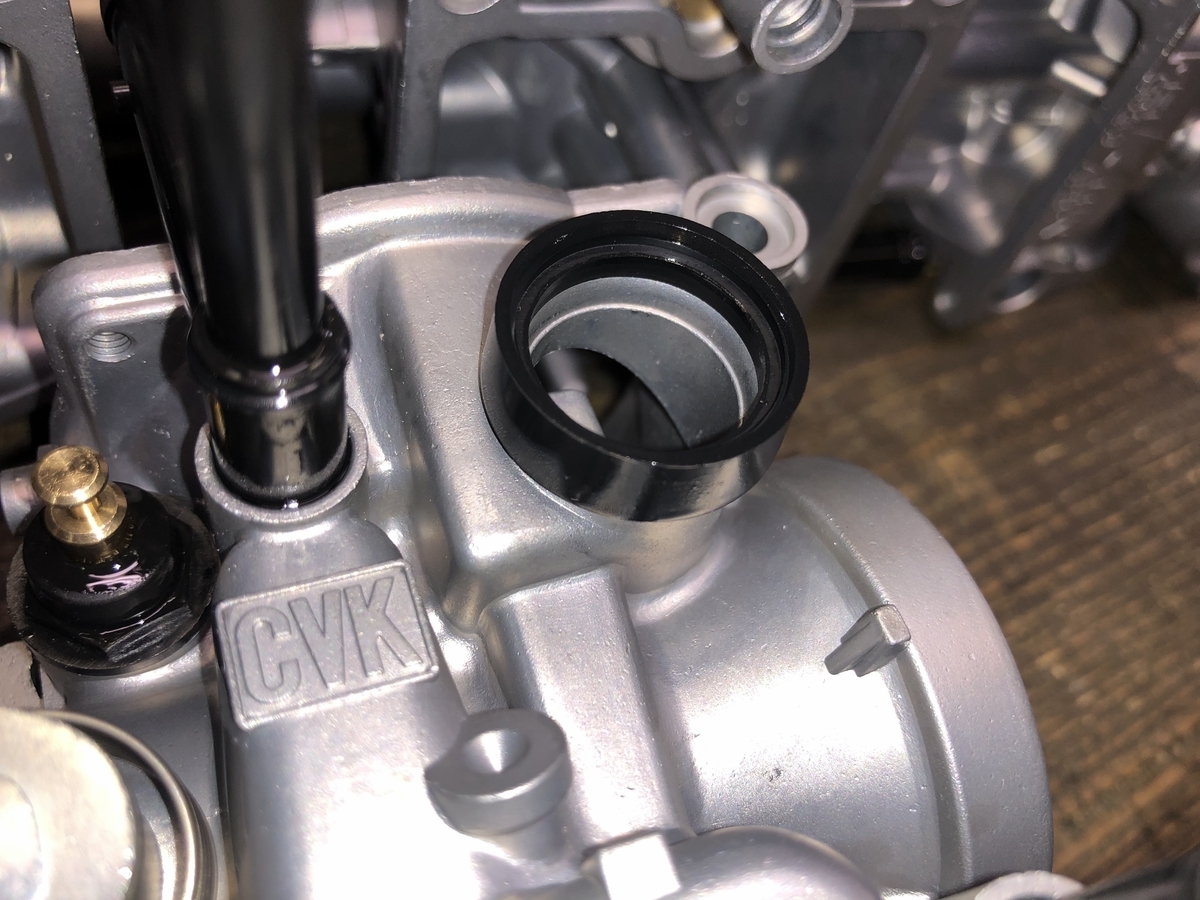

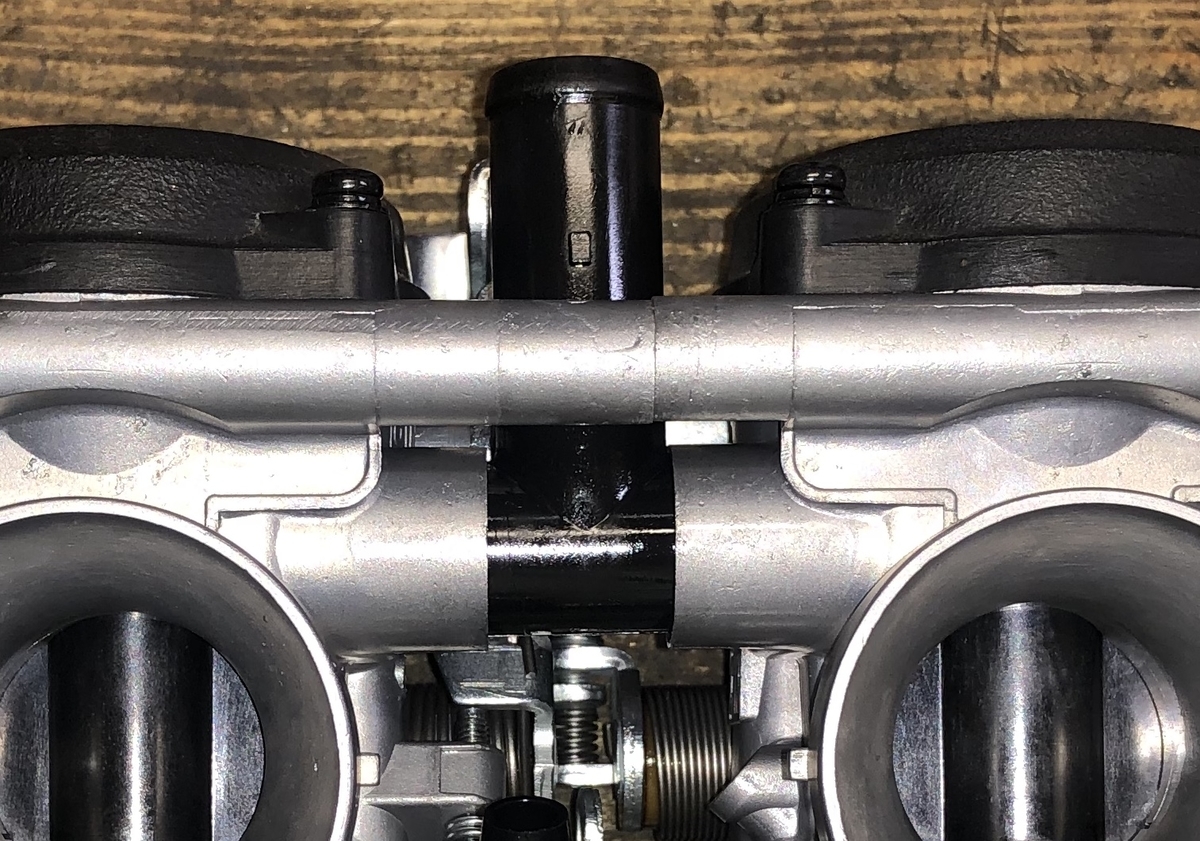

真ん中に付いているこの太いエアーベントチューブ

この1箇所からエアーの吸排気をしますので、先程のOリングに亀裂が有ると二次エアーを吸いピストンバルブが正常に機能しなくなります。

重要部品の一つですので、見た目状態問わず必ず交換しましょう。


f:id:seaside-grass:20190511112928j:plain


f:id:seaside-grass:20190511113118j:plain

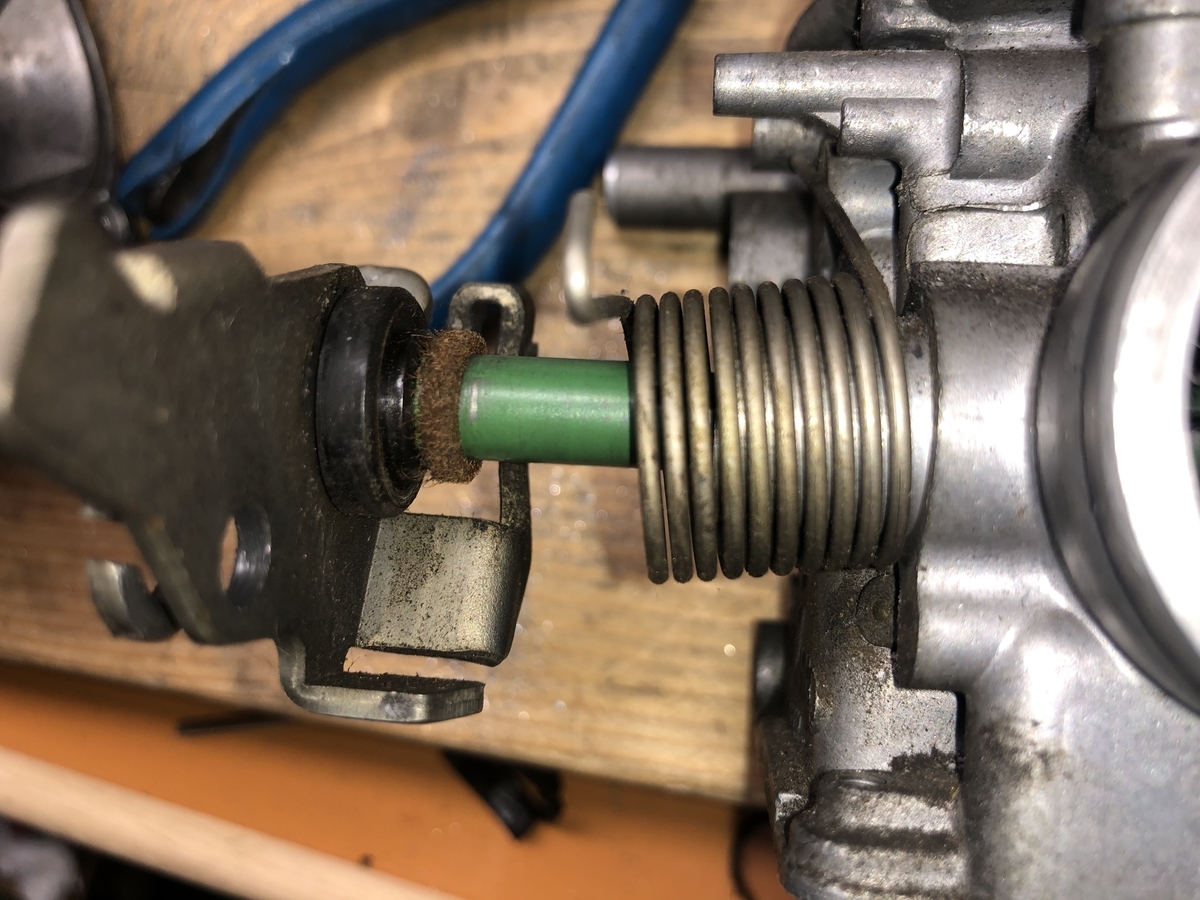

シャフト部分のフェルトは計２カ所

全て新品に交換します。


f:id:seaside-grass:20190511114119j:plain

f:id:seaside-grass:20190511114152j:plain

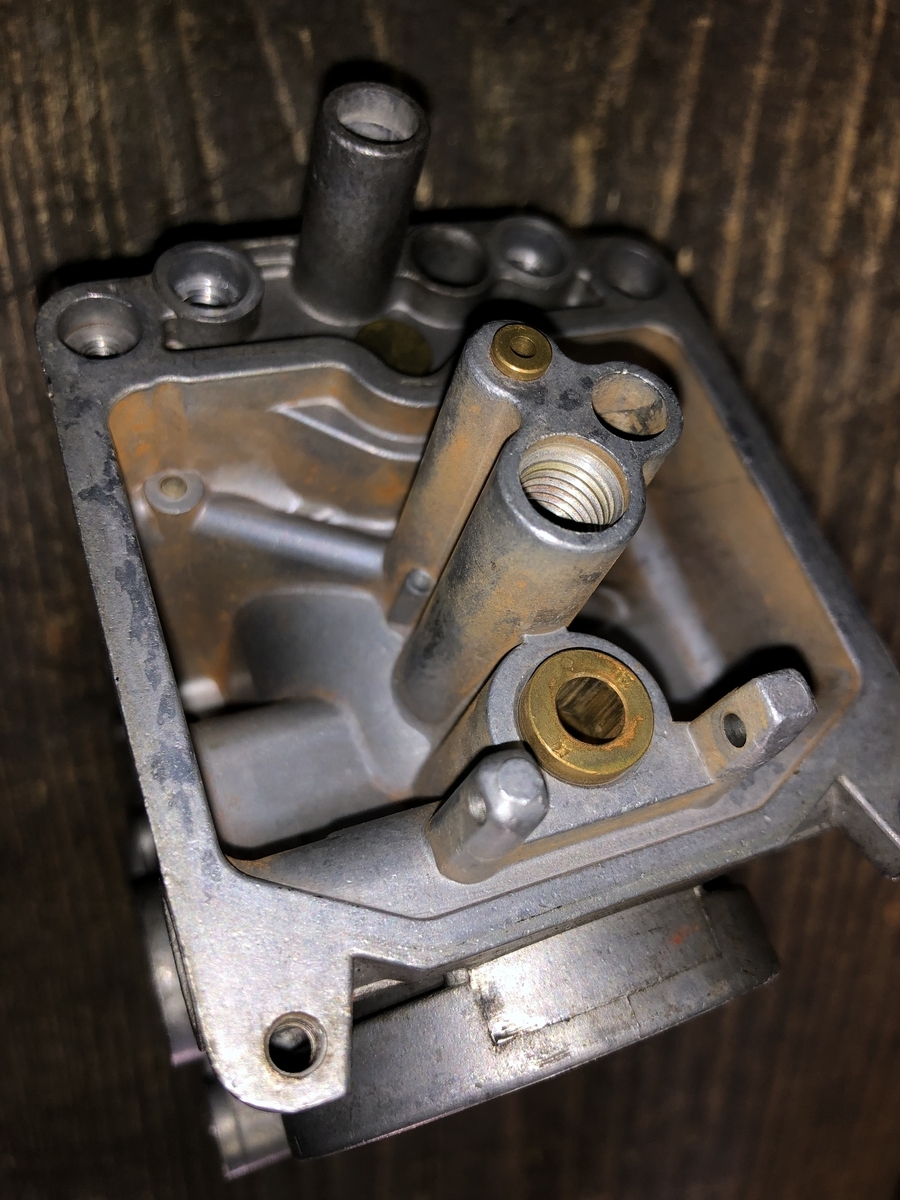

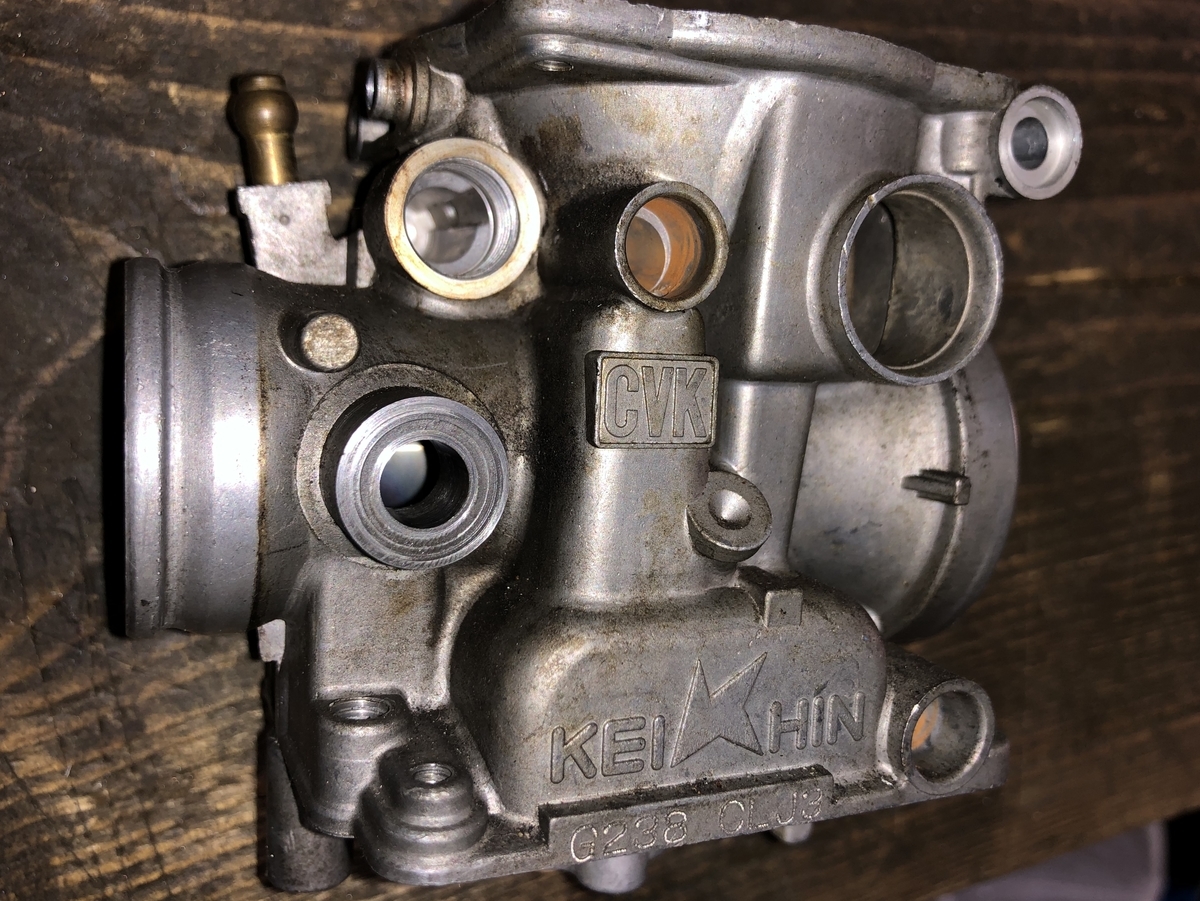

細部に渡ったサビや不純物、これらを専用の薬液で取り除き、最後はウェットブラストを施し残ったメディアを超音波洗浄機にて完全に取り除き次の行程へ。


シャフト部分に摩耗によるガタ、隙間が有れば二次エアーの原因となりますので、下穴を開けてブッシュを打ち込みます。

※cbxのOHページを参照。


f:id:seaside-grass:20190511131546j:plain

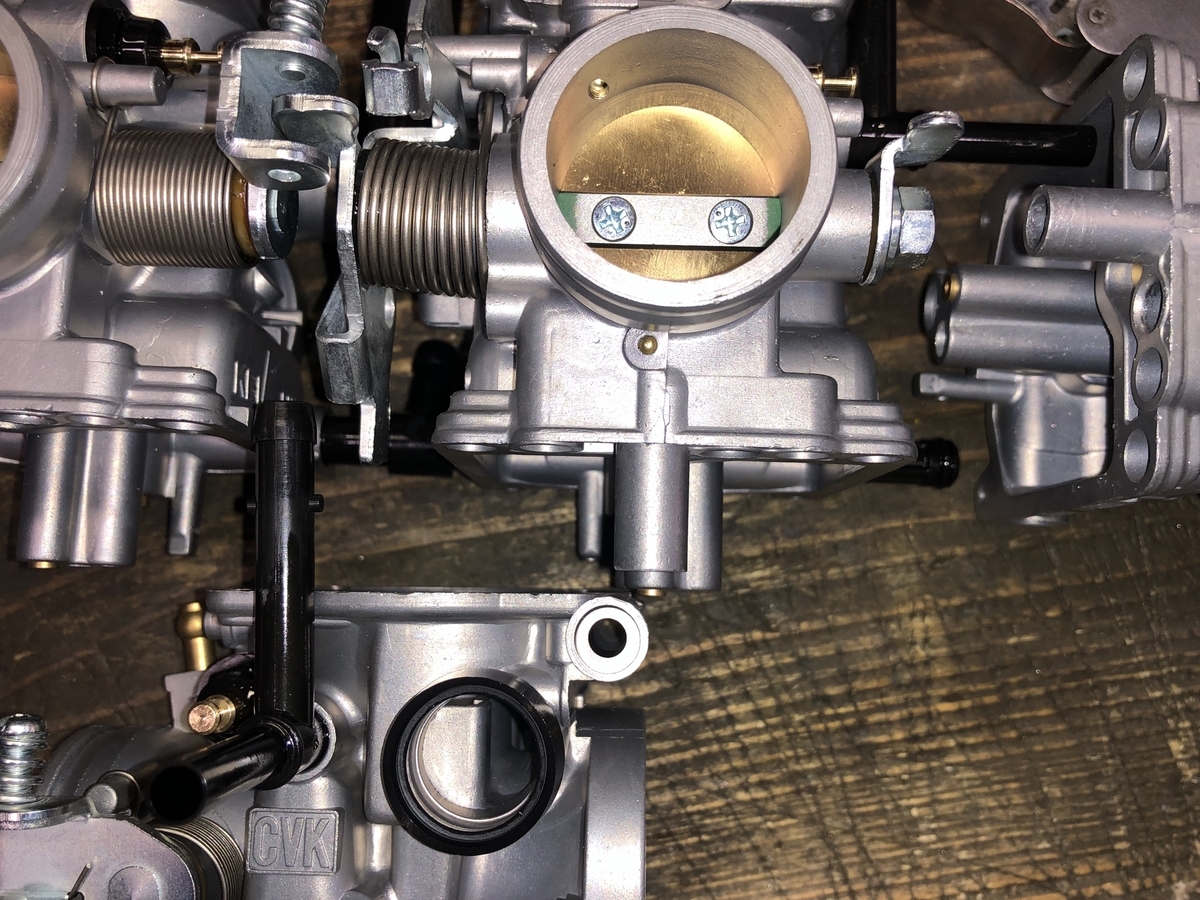

スロットルバルブ=バタフライを仮付けして4基を繋げます。

そして、バタフライの微調整

新品のバタフライだからそのまま付ければ終わり、では無く、この微調整はボディに対して100%必要でここが職人の腕の見せ所です。


次にバルブシートの確認


f:id:seaside-grass:20190511132356j:plain

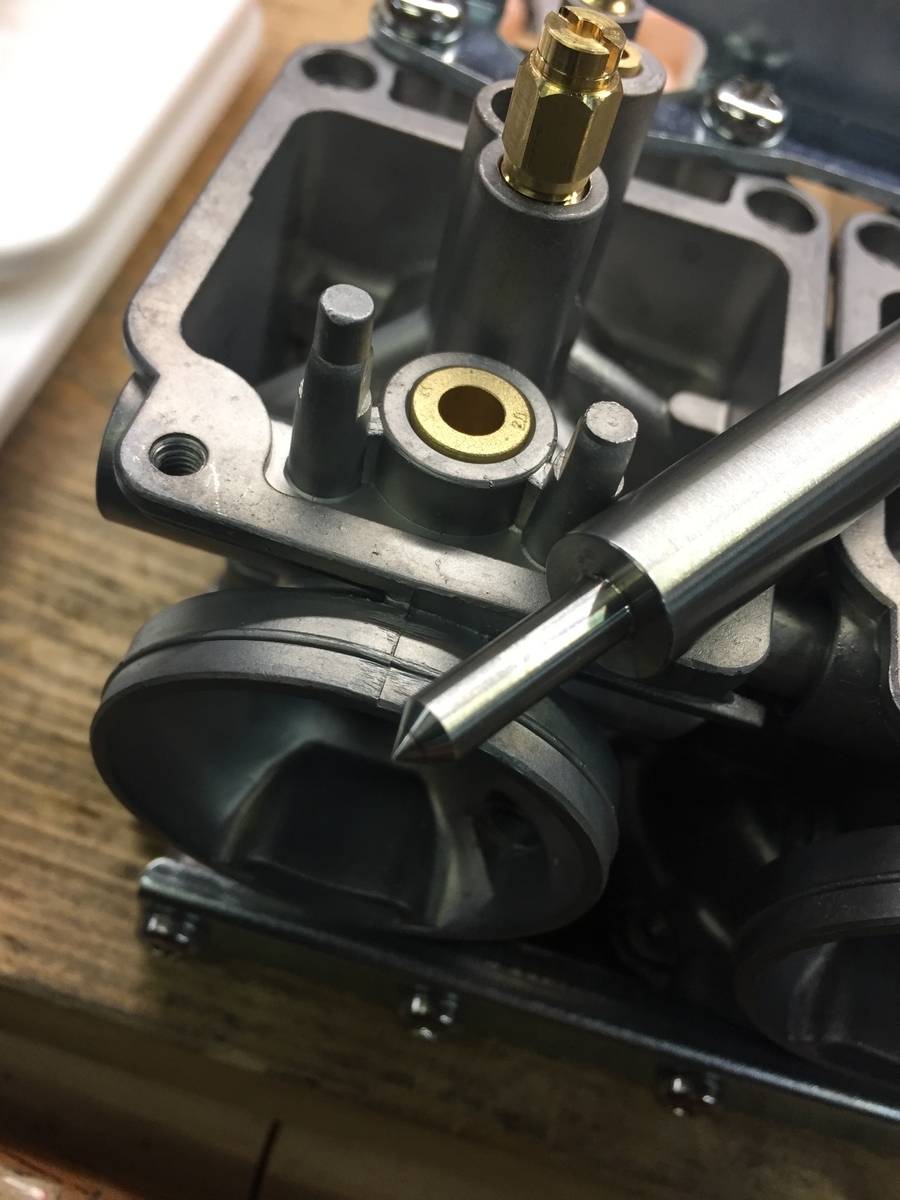

バルブシートのテーパー部に摩耗が有ればバルブとの当たりが悪く、オーバーフローの原因に。

特殊治工具にてテーパー面を修正していき、オーバーフローの原因を取り除いていきます。


f:id:seaside-grass:20190511132111j:plain

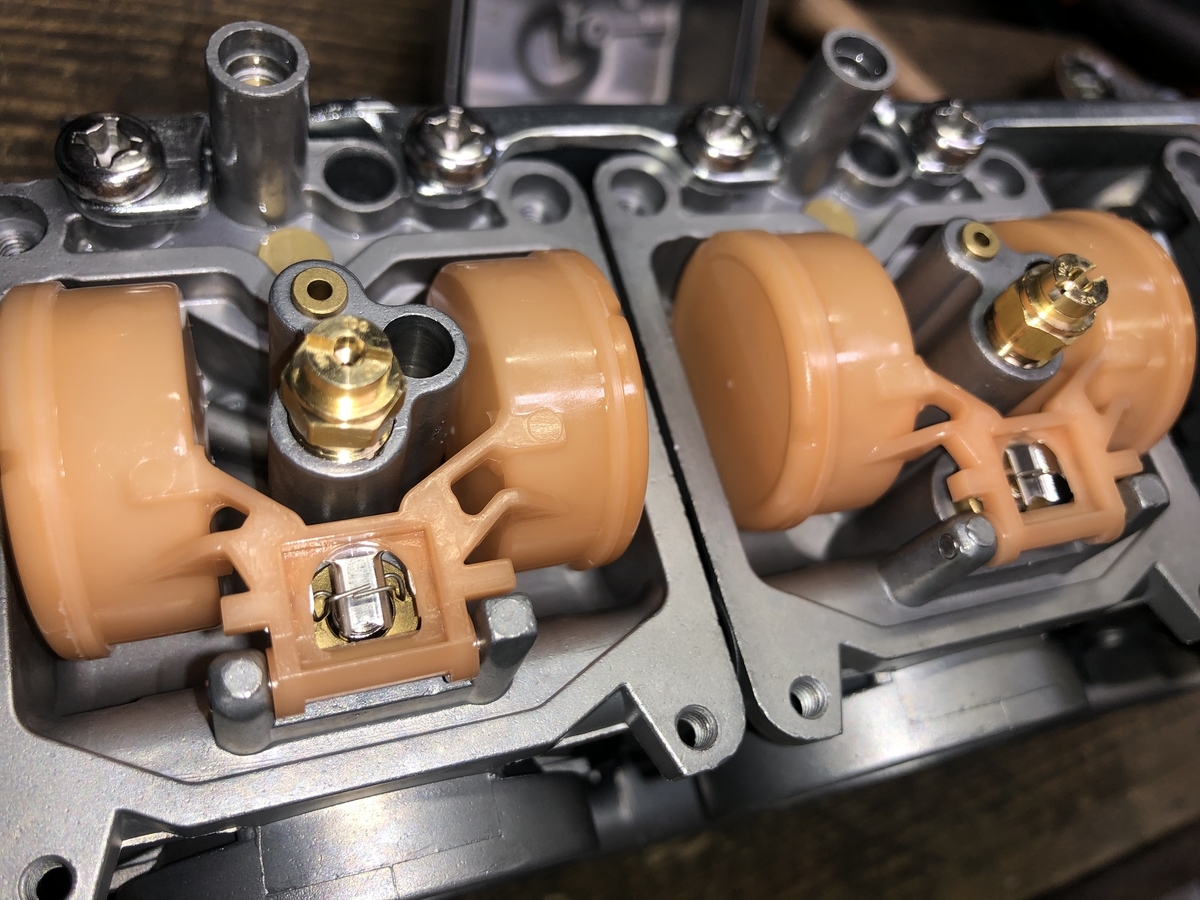

後はジェット類を組み込んでいくのですが、ジェット類も適正トルクで締めれば終わりでは無く、締め込んだ後にも確認する箇所があります。

ジェットの種類によりジェットにテーパー加工されている部分があり、そのテーパー部分には機密を保つ役目があります。

確実に機密を保てないと、そのジェットは100%機能しない、という事になります。

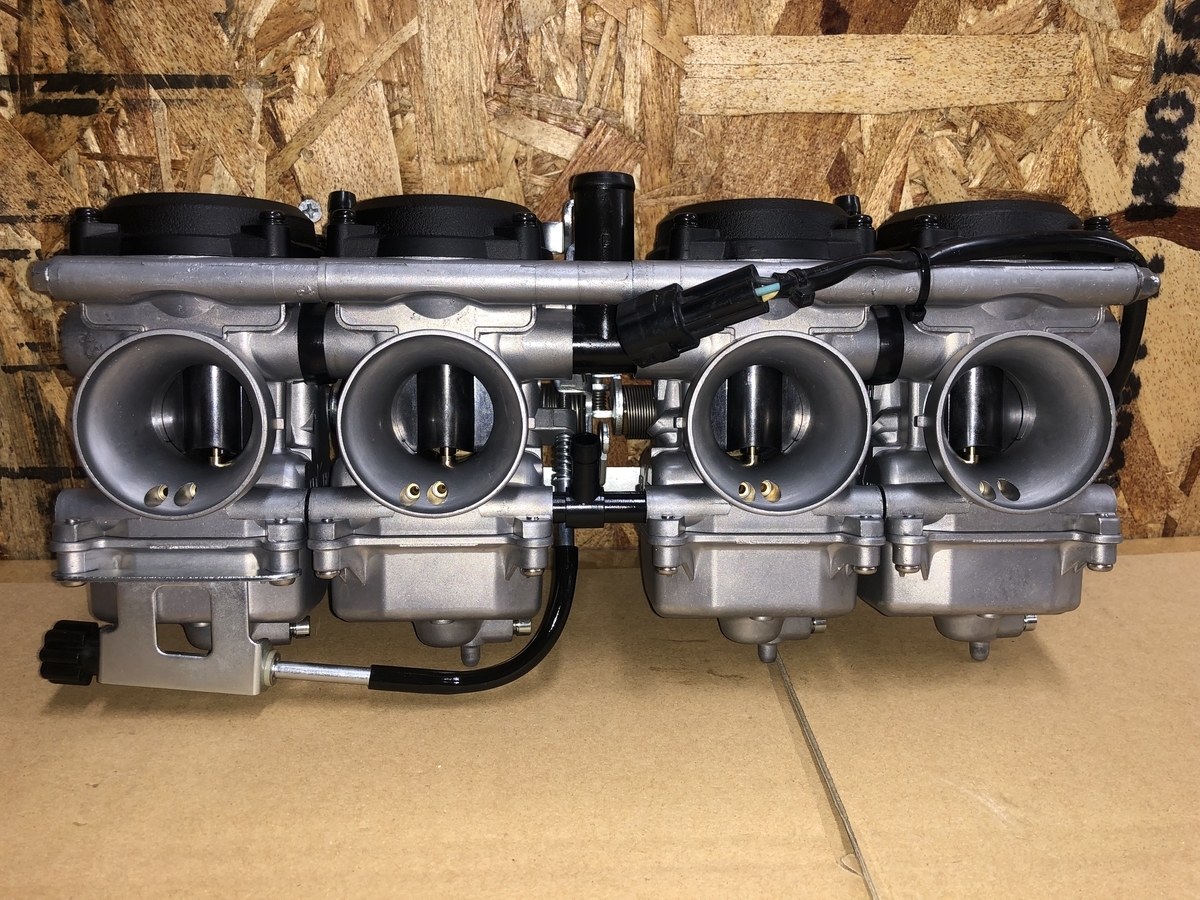

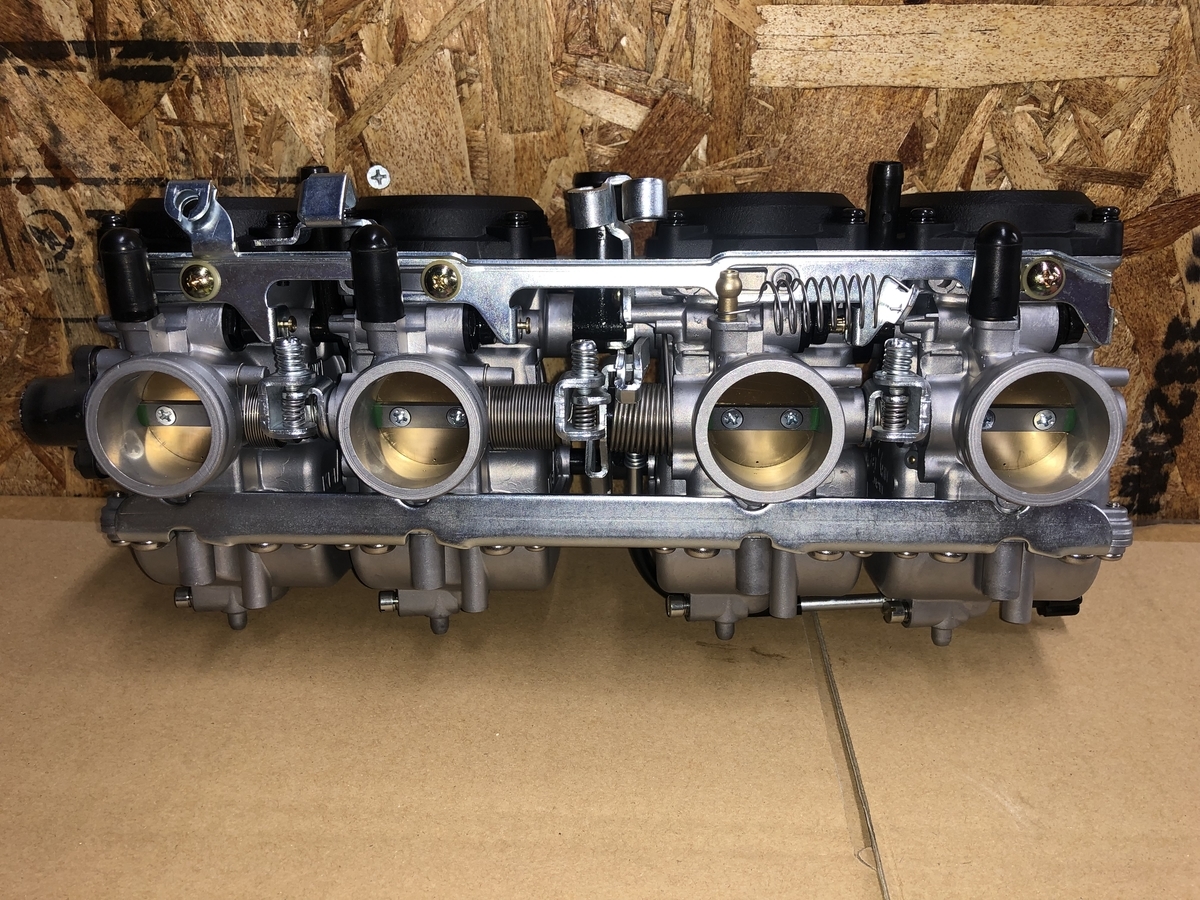

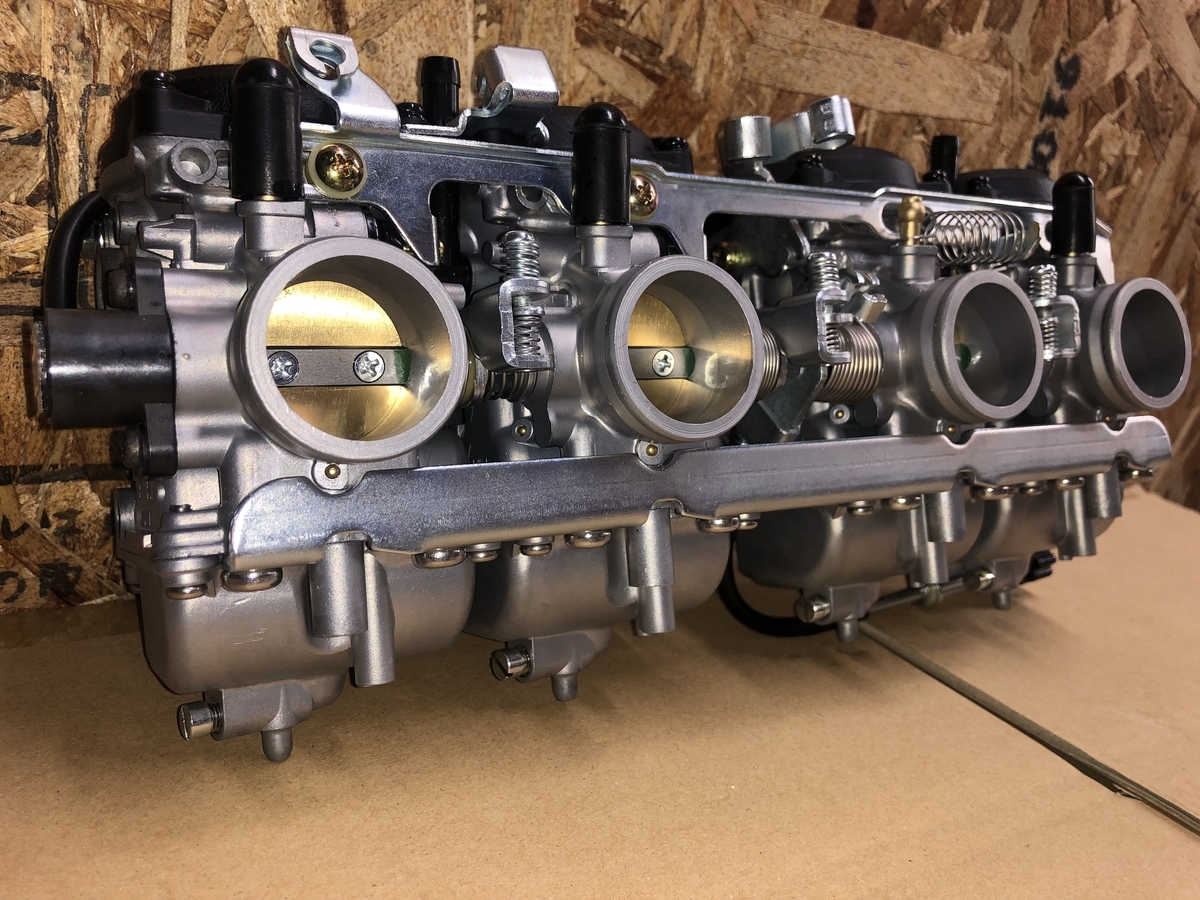

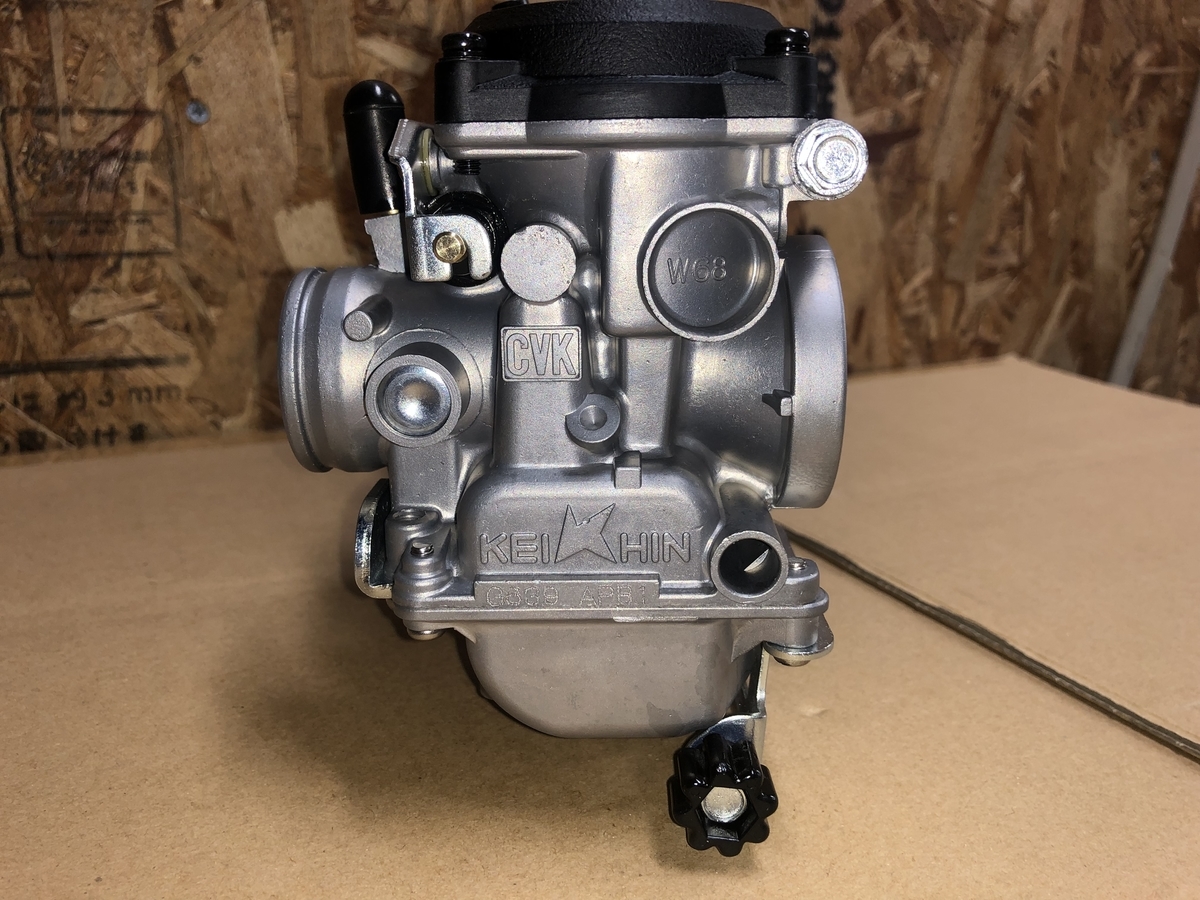

後はフロート、ダイヤフラムを確認し問題無ければ組み込んで形にしていきます。


f:id:seaside-grass:20190511135213j:plain

f:id:seaside-grass:20190511135259j:plain

f:id:seaside-grass:20190511135353j:plain

f:id:seaside-grass:20190511135452j:plain

f:id:seaside-grass:20190511135608j:plain

f:id:seaside-grass:20190511135704j:plain

f:id:seaside-grass:20190511135825j:plain

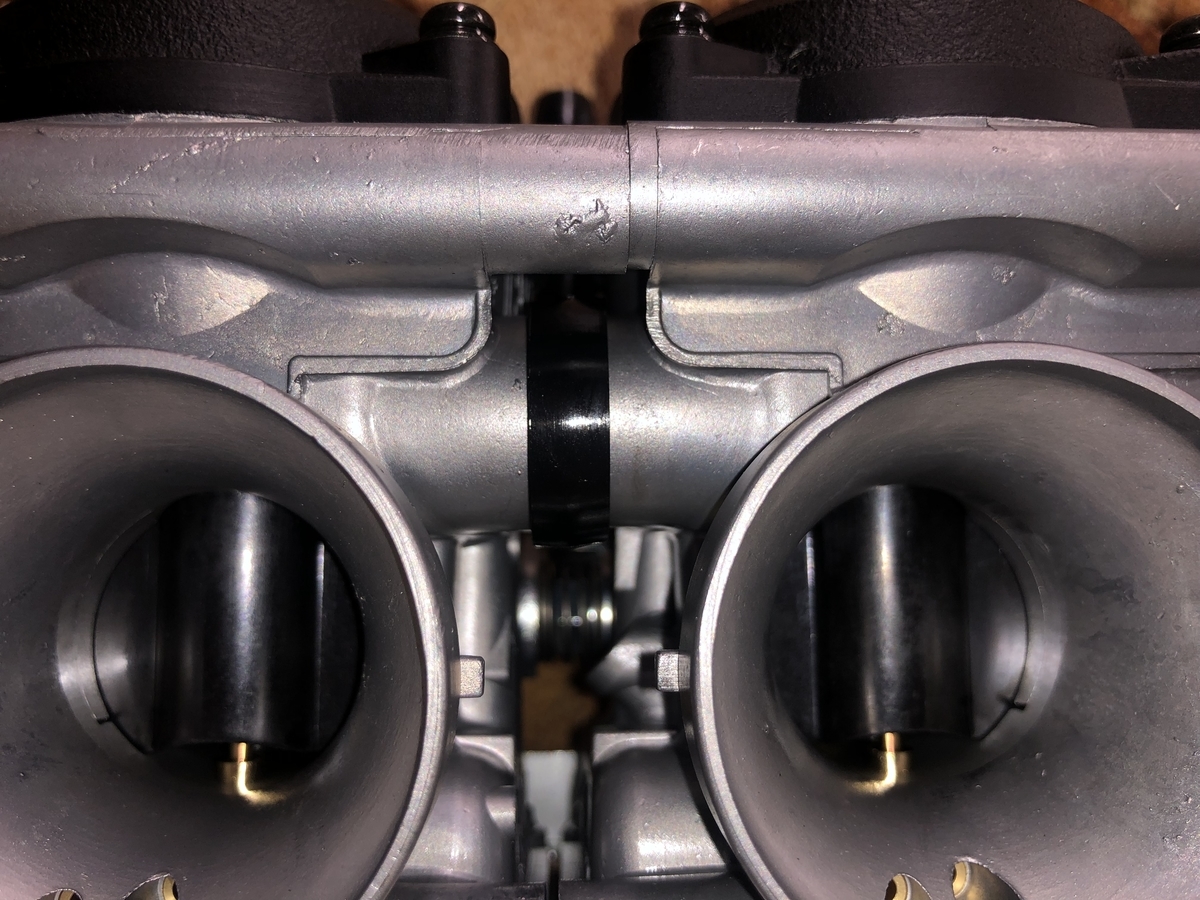

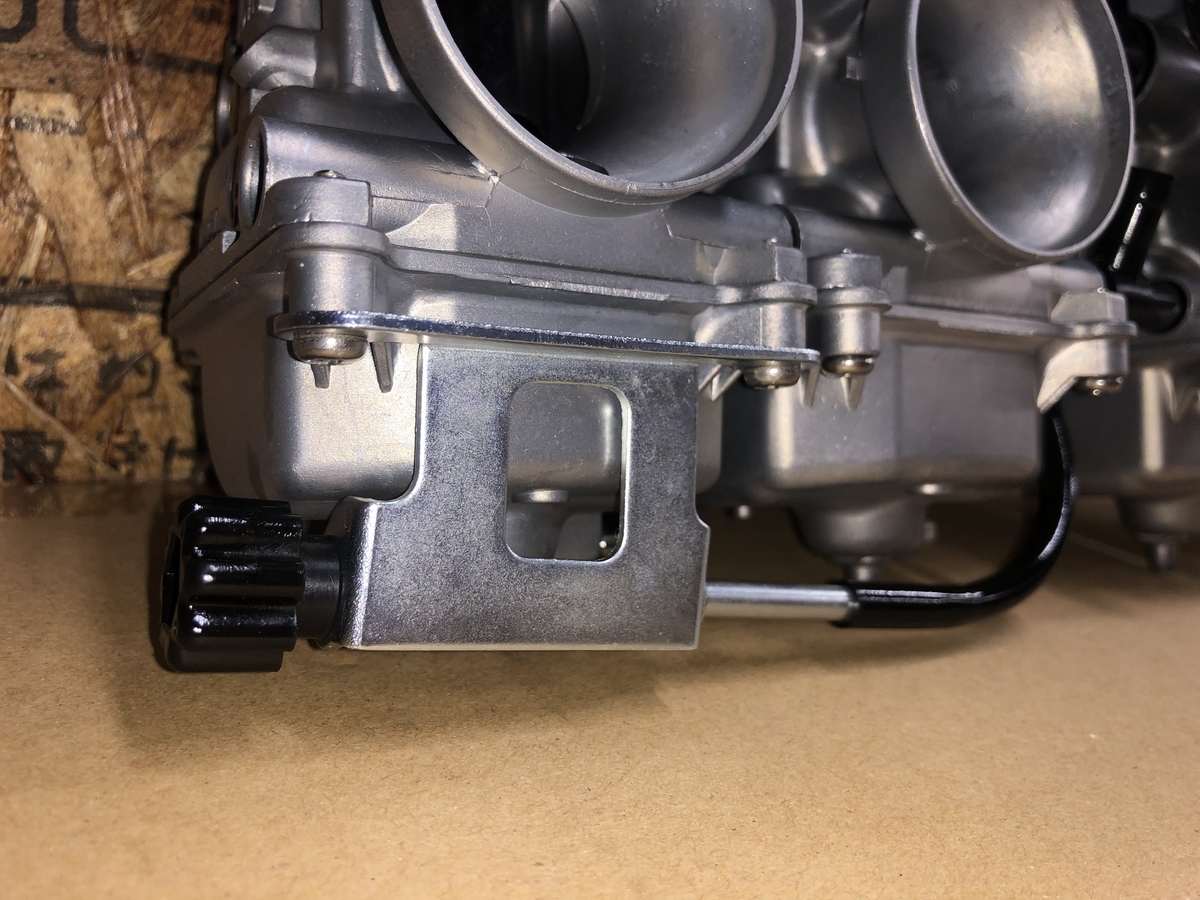

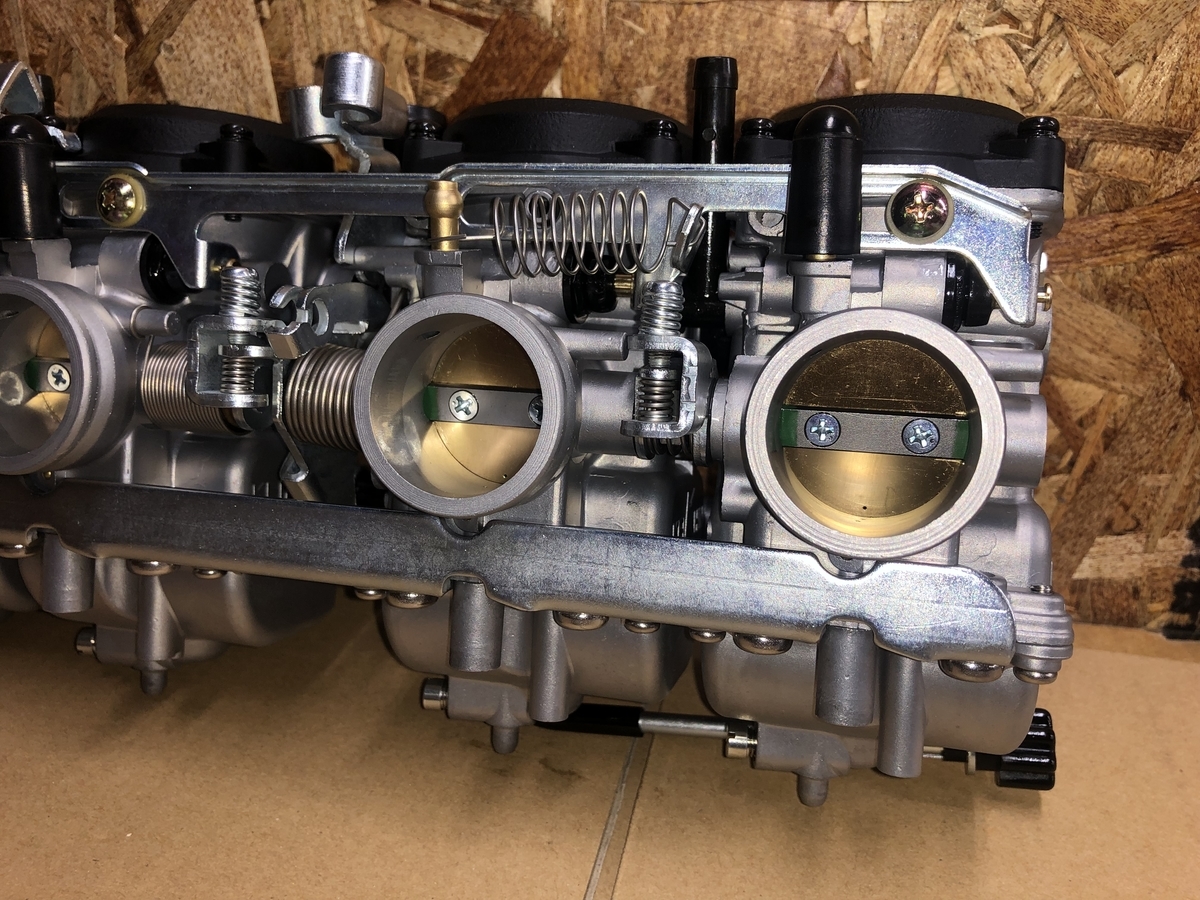

最後に燃料漏れ、実油面の調整確認、専用機器にて同調を合わせ‥


f:id:seaside-grass:20190511140039j:plain

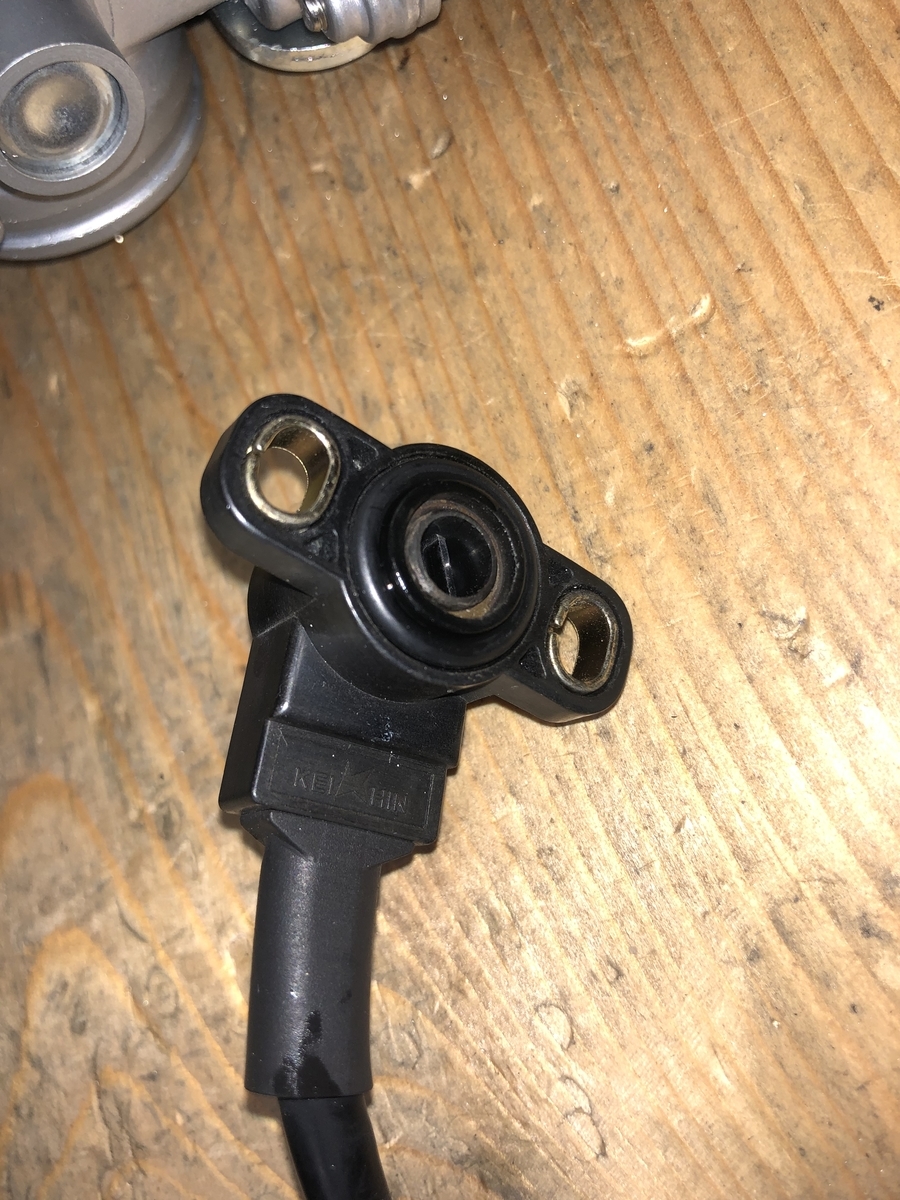

K-TRIC裏のOリングも新品に交換し、取り付けてから正常に作動するか確認して‥

やっと完成！となります。

※こちらのOリングは二次エアーを吸う部分でも有りますので、純正より分厚めのOリングに交換。


ここまでの作業で納期は現在で約2〜3週間


※現在混み合っておりますので、１カ月前後掛かる場合もあります。


キャブレターでお困りの方はお気軽に当店HPよりメールにてお問い合わせください。


各種旧車二輪キャブレターレストア

再生サポート

オーバーホール専門店



シーサイドグラス




XT250 キャブレター OH

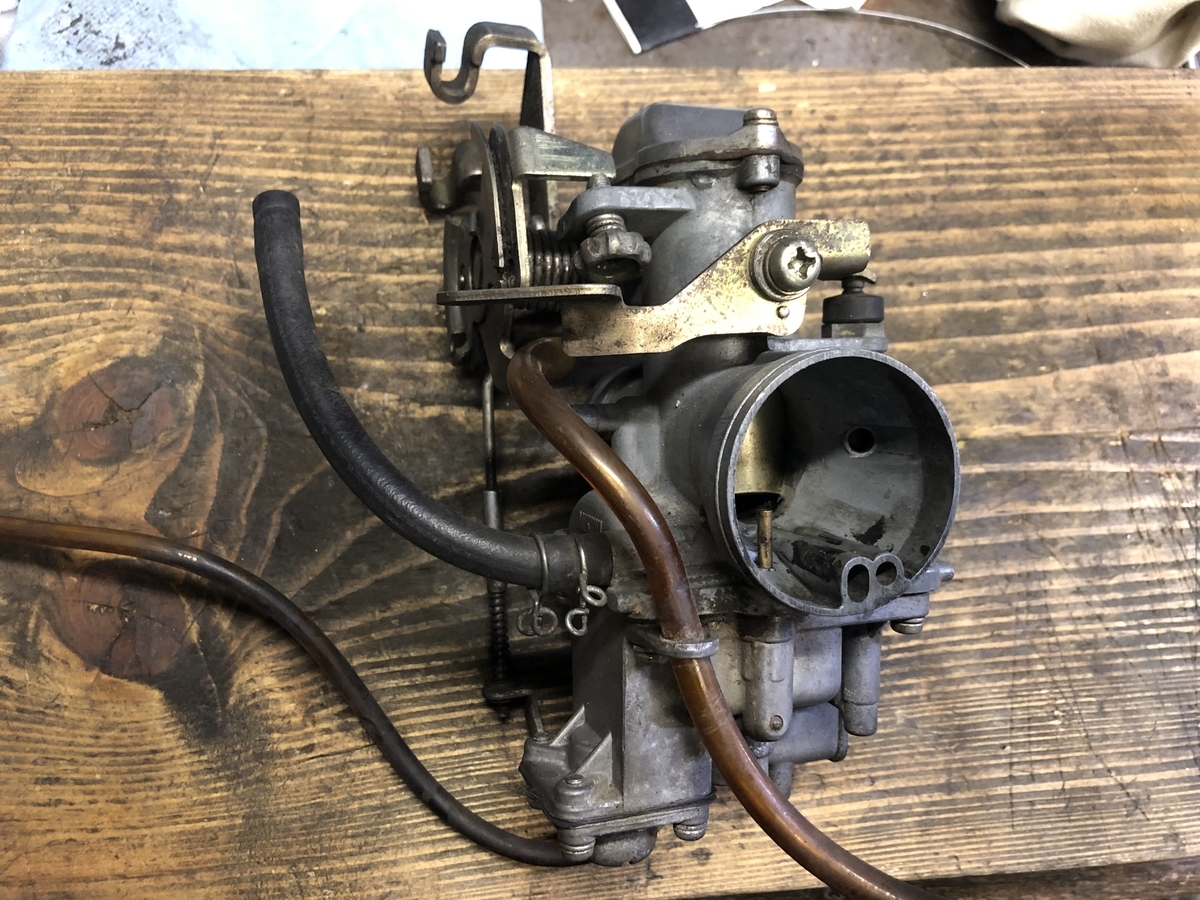

f:id:seaside-grass:20190509171131j:plain

XT250 キャブレターOH

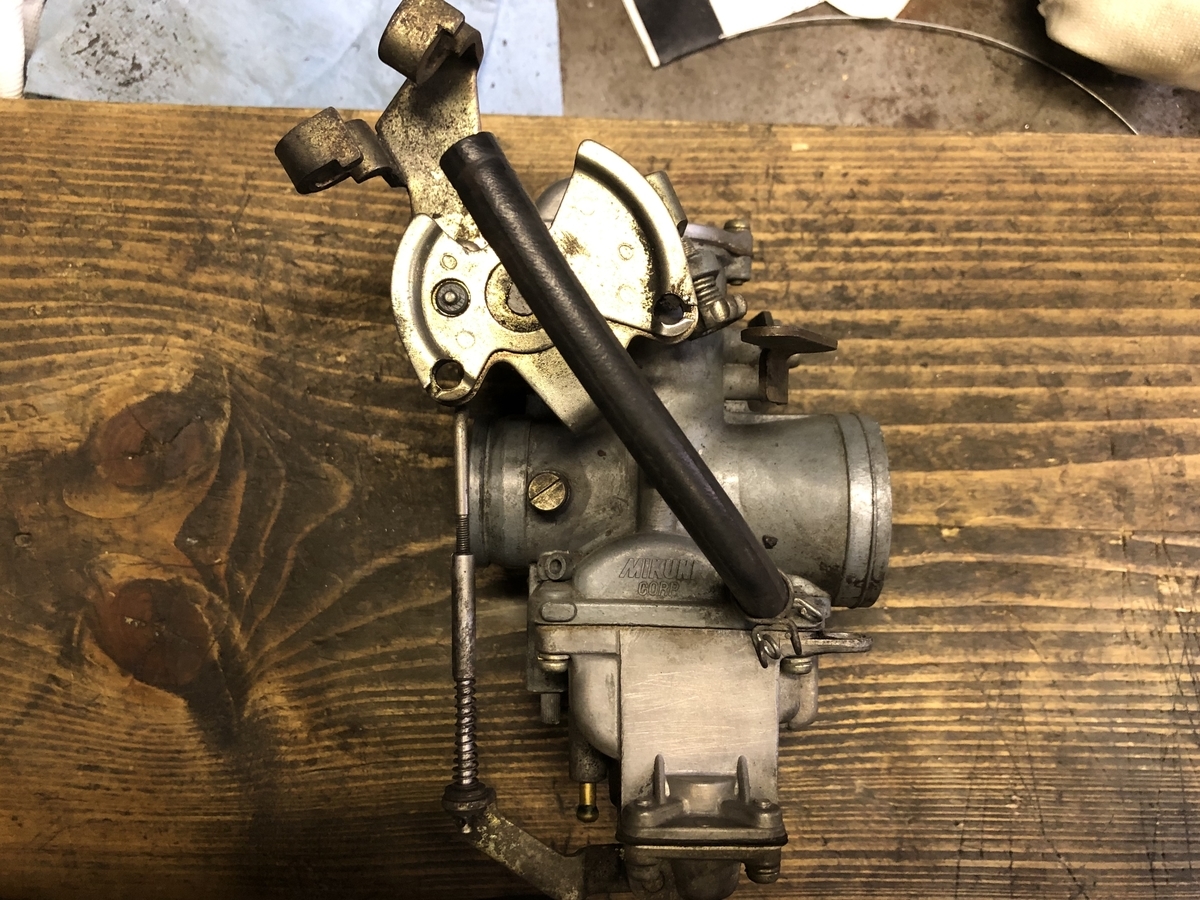

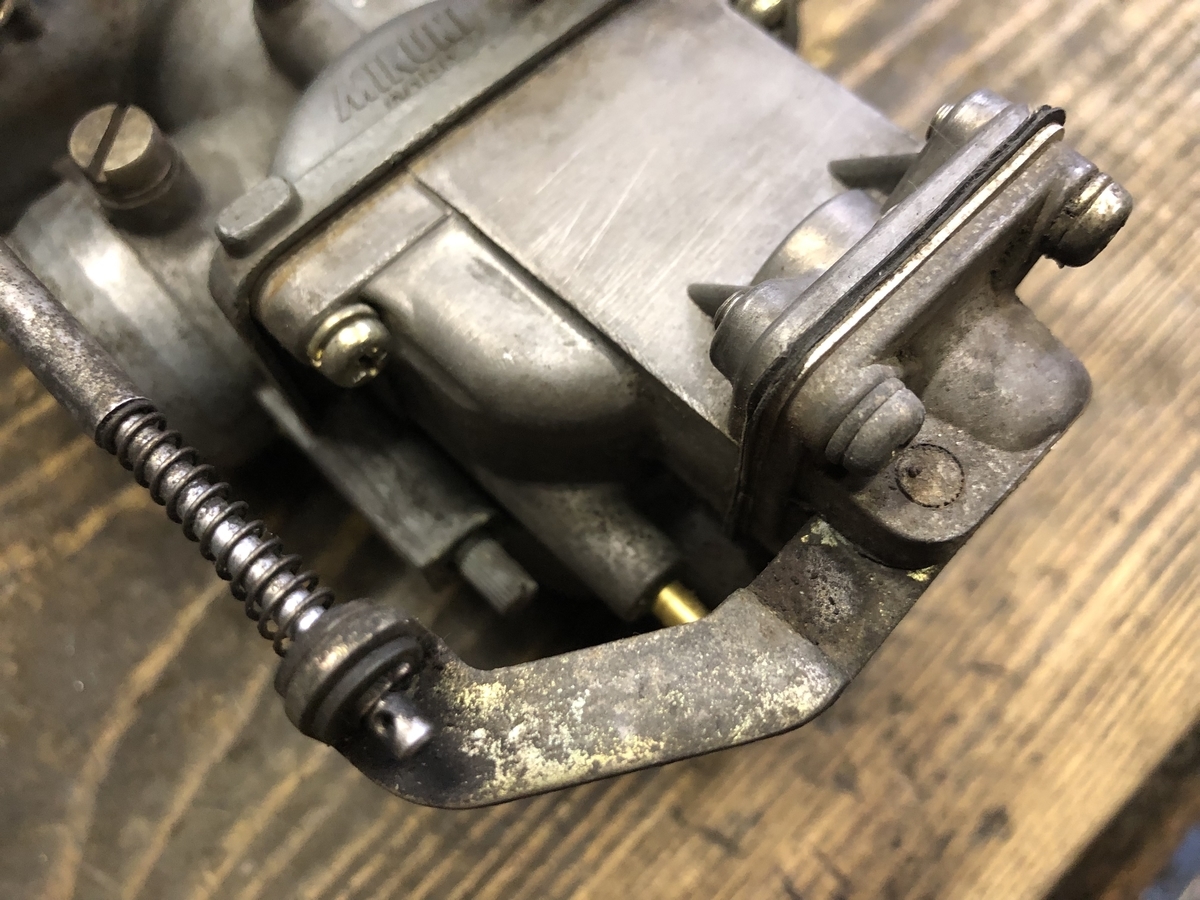

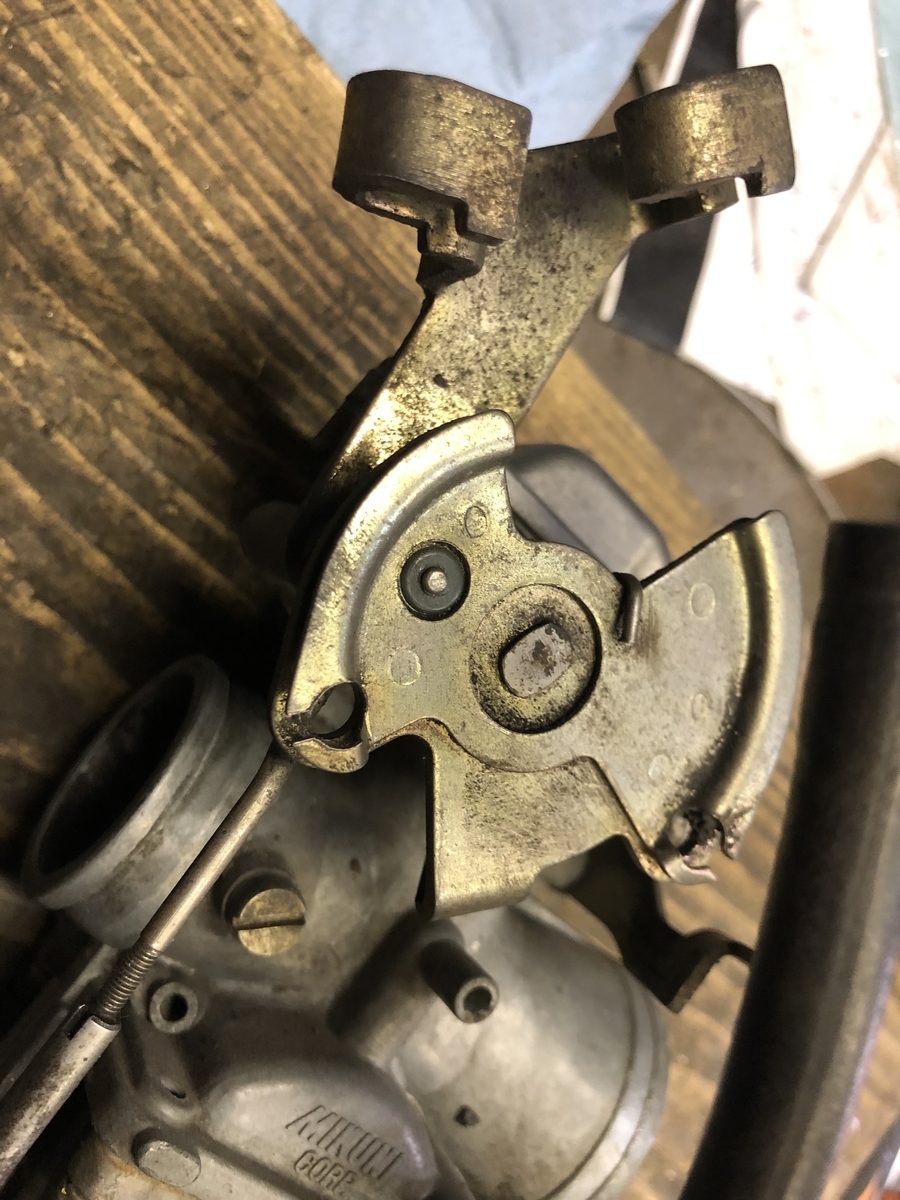

before

f:id:seaside-grass:20190509171215j:plain

f:id:seaside-grass:20190509171301j:plain

f:id:seaside-grass:20190509171339j:plain

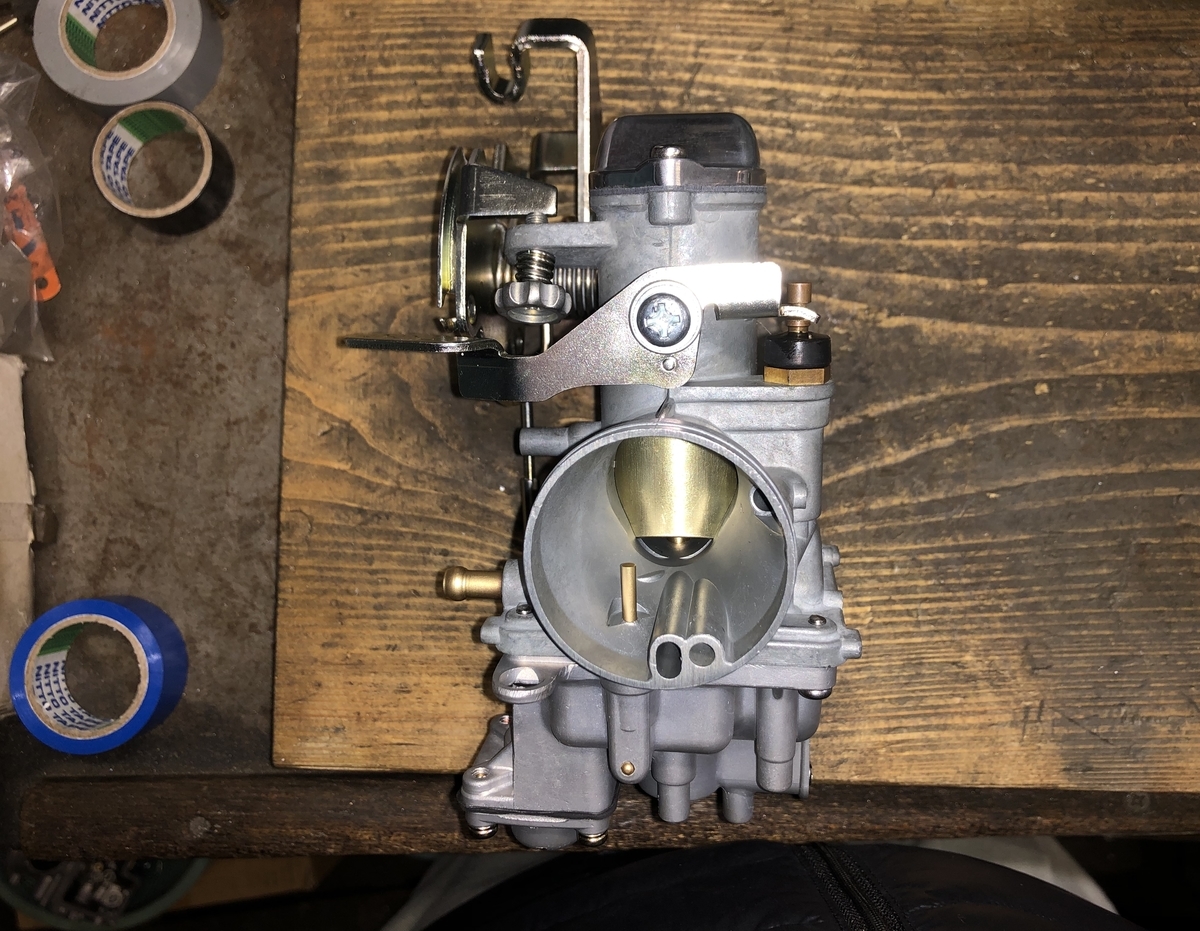

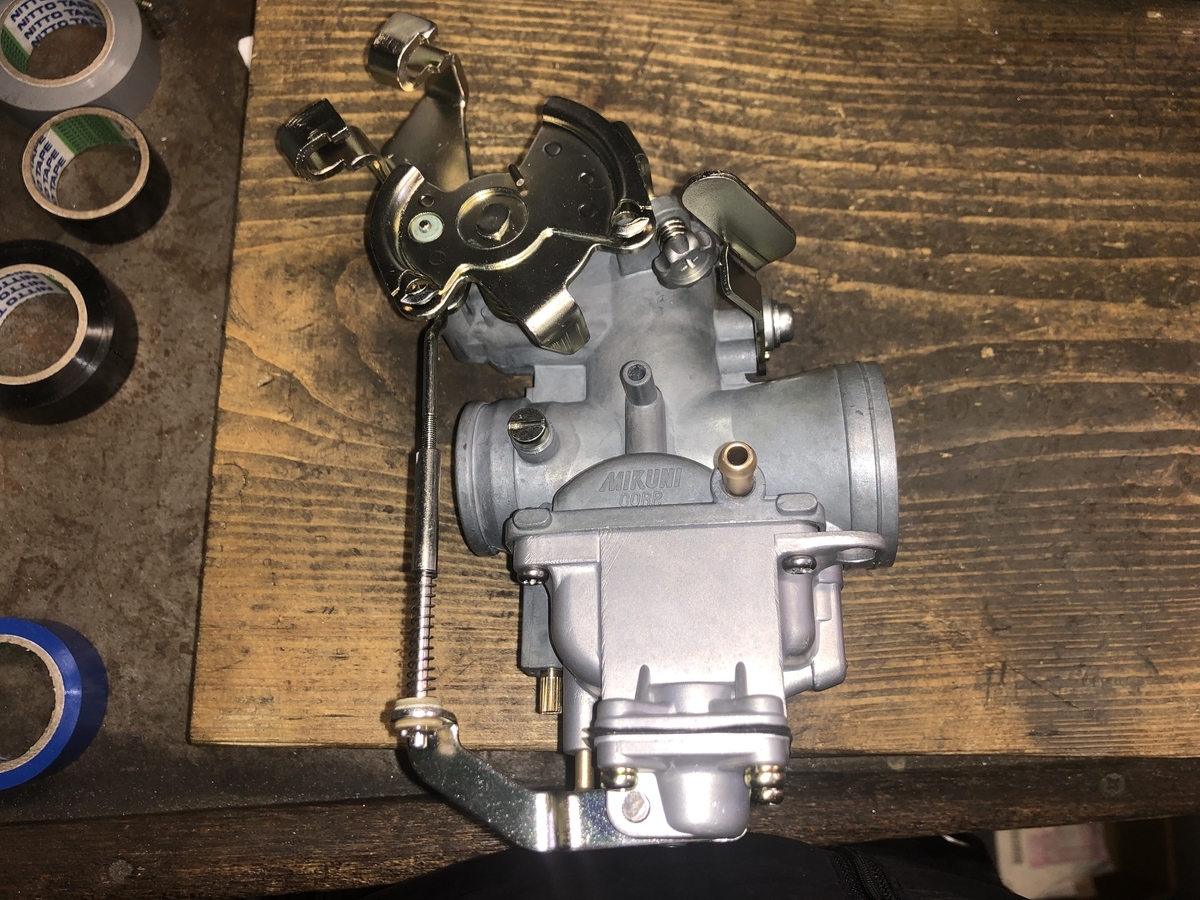

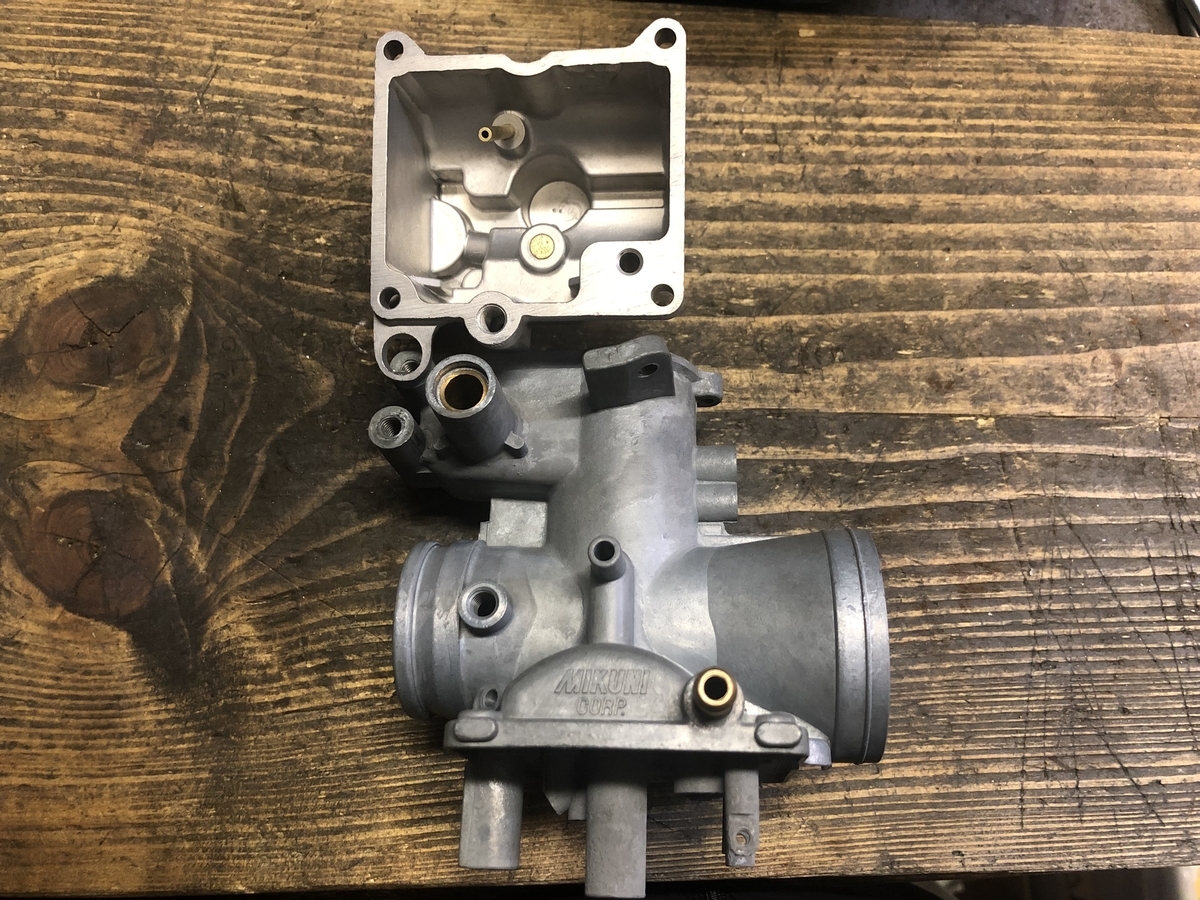

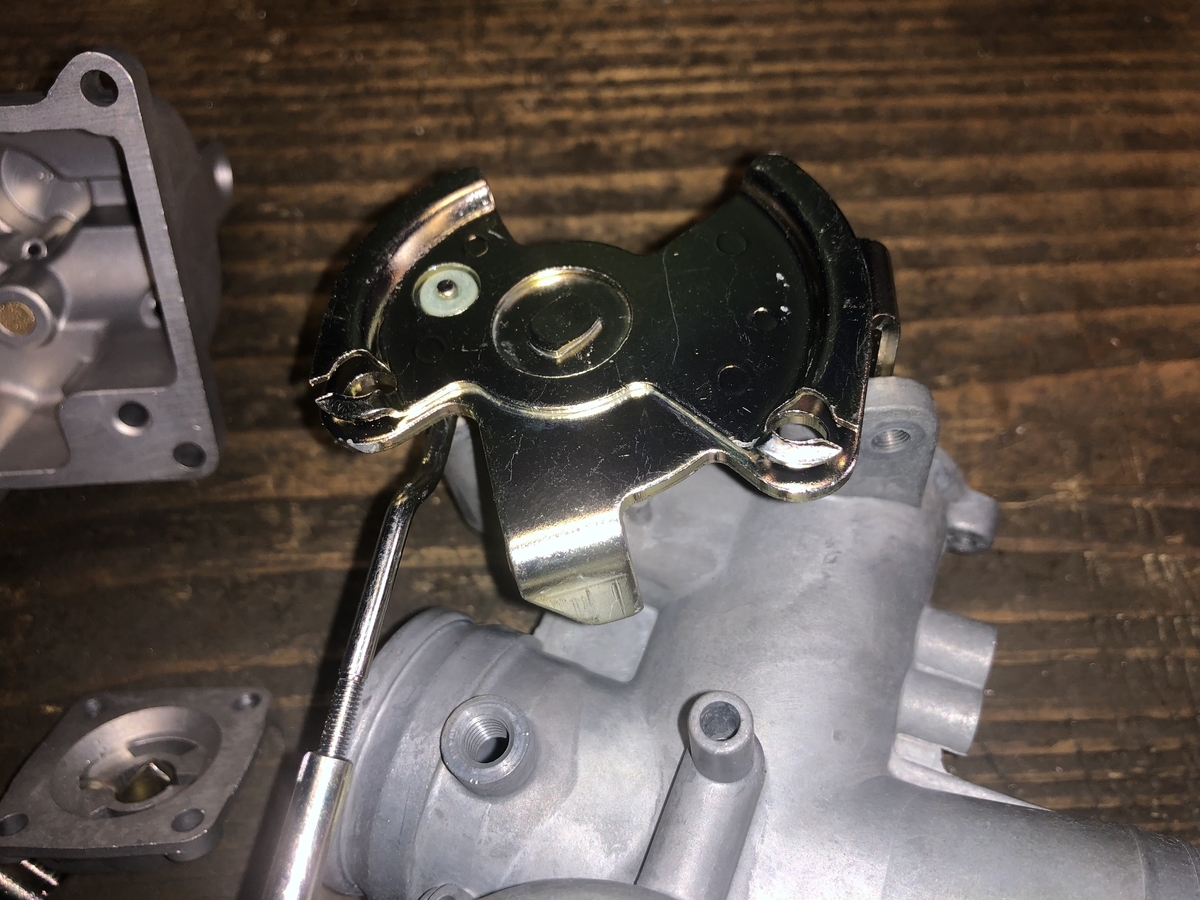

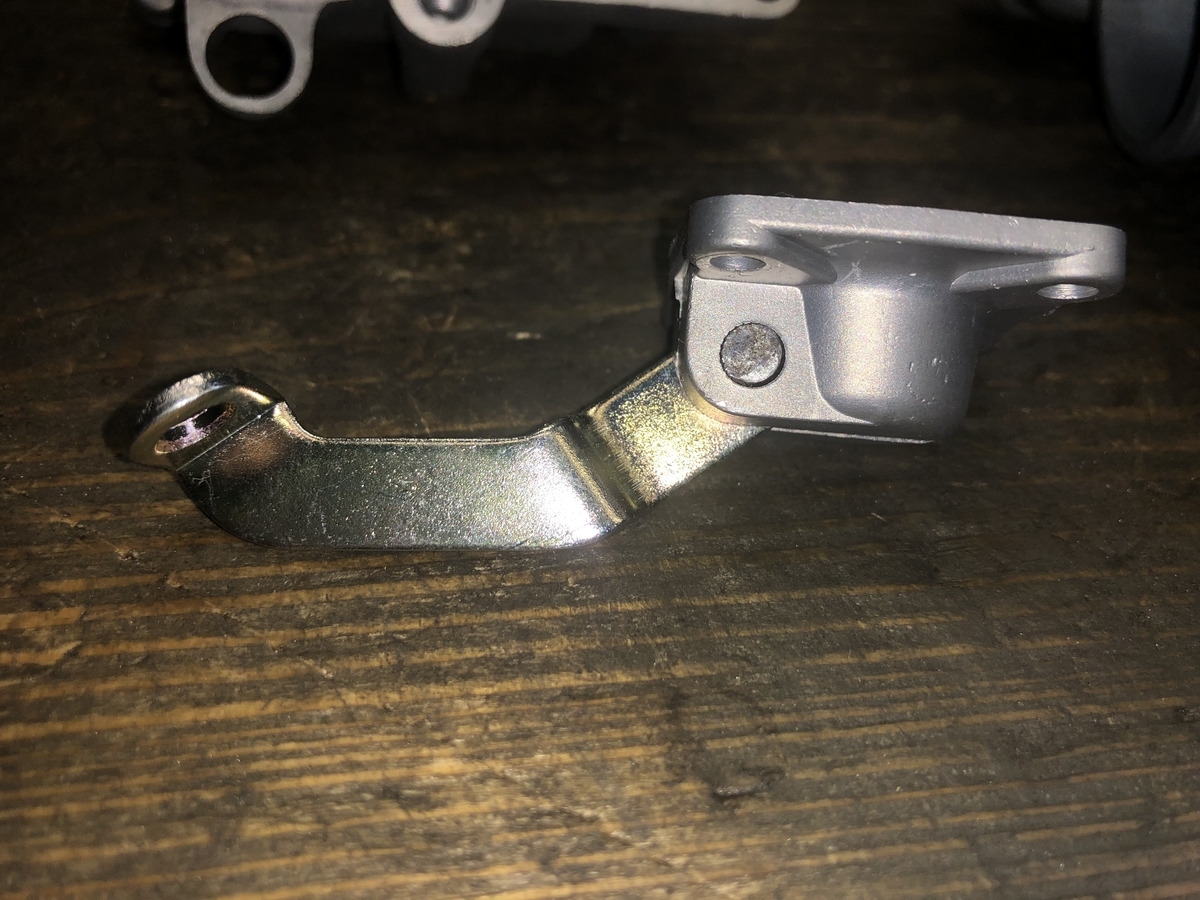

after


f:id:seaside-grass:20190509171611j:plain

f:id:seaside-grass:20190509171712j:plain

f:id:seaside-grass:20190509171803j:plain

f:id:seaside-grass:20190509171836j:plain

f:id:seaside-grass:20190509171914j:plain


今回作業中の詳細写真を撮れ忘れましたが、この手のキャブレターで重要な部分の一つが‥


f:id:seaside-grass:20190509172230j:plain

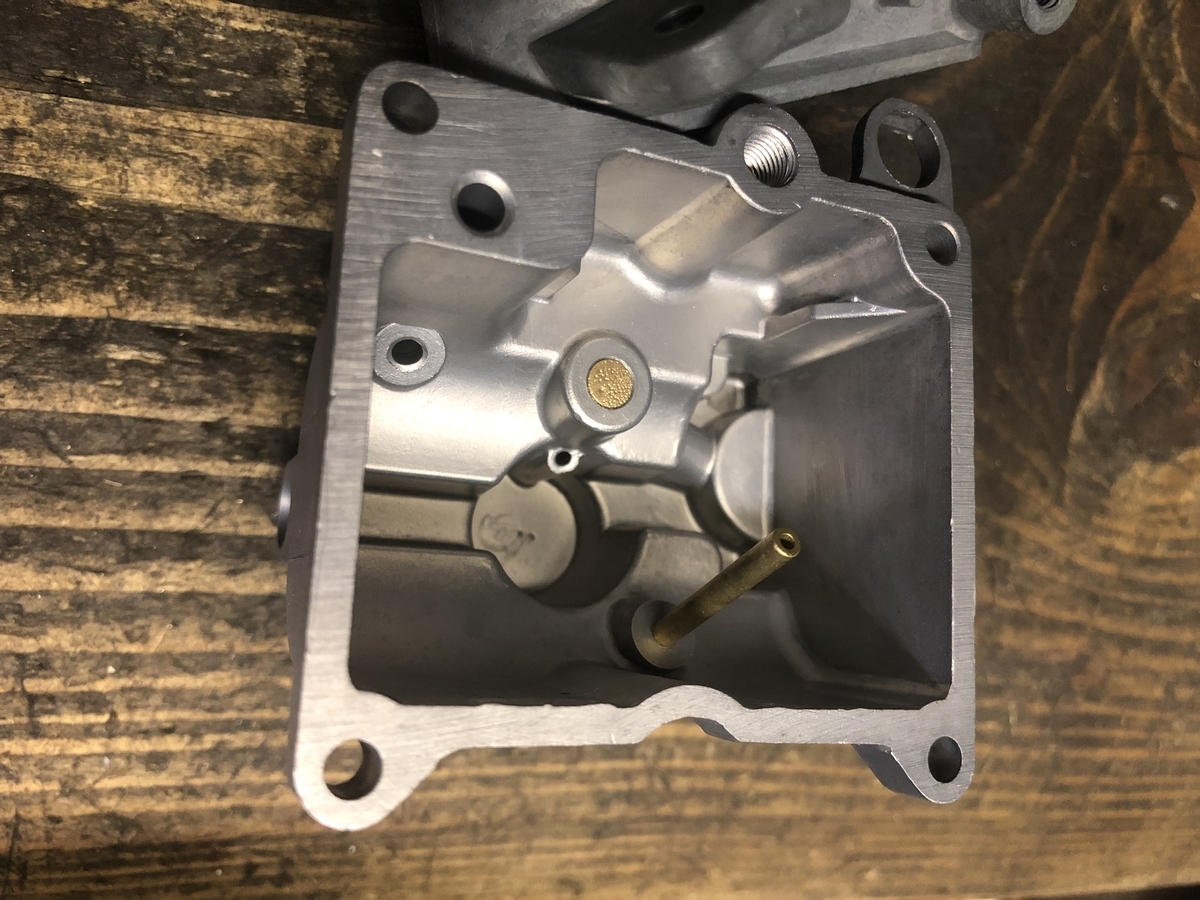

加速ポンプ付きのフロートチャンバー


長期放置車両などの場合、ガソリンが腐りジェット類などを詰まらせたりしますが、この手のフロートチャンバーは思った以上に複雑で、ジェット類よりも詰まります。


キャブクリーナーや高圧エアーで貫通を確認しても、それは100%OK‥とは言えません。

フロートチャンバーの構造上、詰まり易く、詰まりが取れにくい構造ですので五感を駆使して完全に貫通させる事が大切です。


オーバーフローパイプの亀裂も目視では分かりづらいので見落としがちですが、ご自分でOHされる際はこの2点に注意してOHしてください^ ^


各種旧車二輪キャブレターレストア再生

 オーバーホール専門店

シーサイドグラス


zxr250 キャブレター オーバーホール

zxr250

zxr400やバリオス等も同じ形状のcvkキャブレターですので参考にして貰えればと…


f:id:seaside-grass:20190413105823j:plain

f:id:seaside-grass:20190413105930j:plain

f:id:seaside-grass:20190413110038j:plain

f:id:seaside-grass:20190413110156j:plain

f:id:seaside-grass:20190413110410j:plain

f:id:seaside-grass:20190413110454j:plain

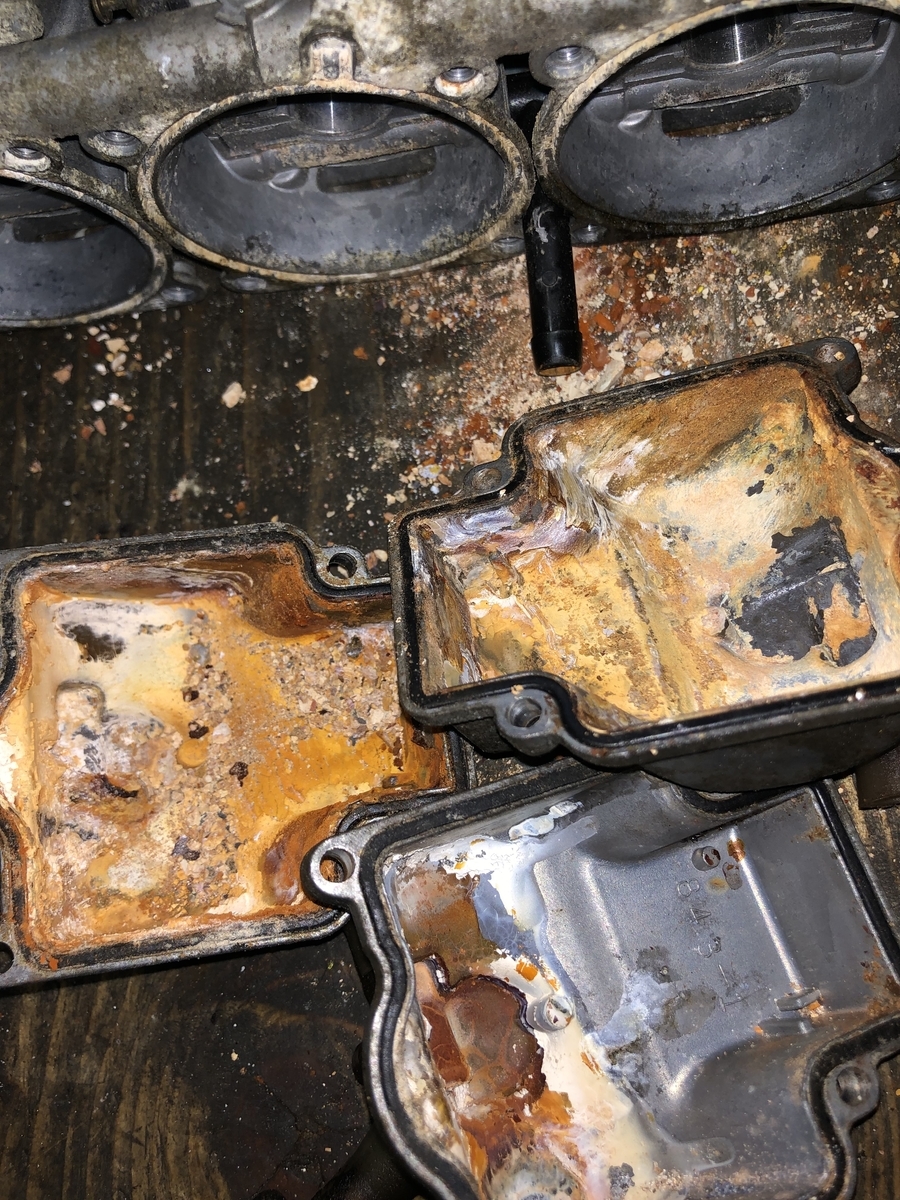

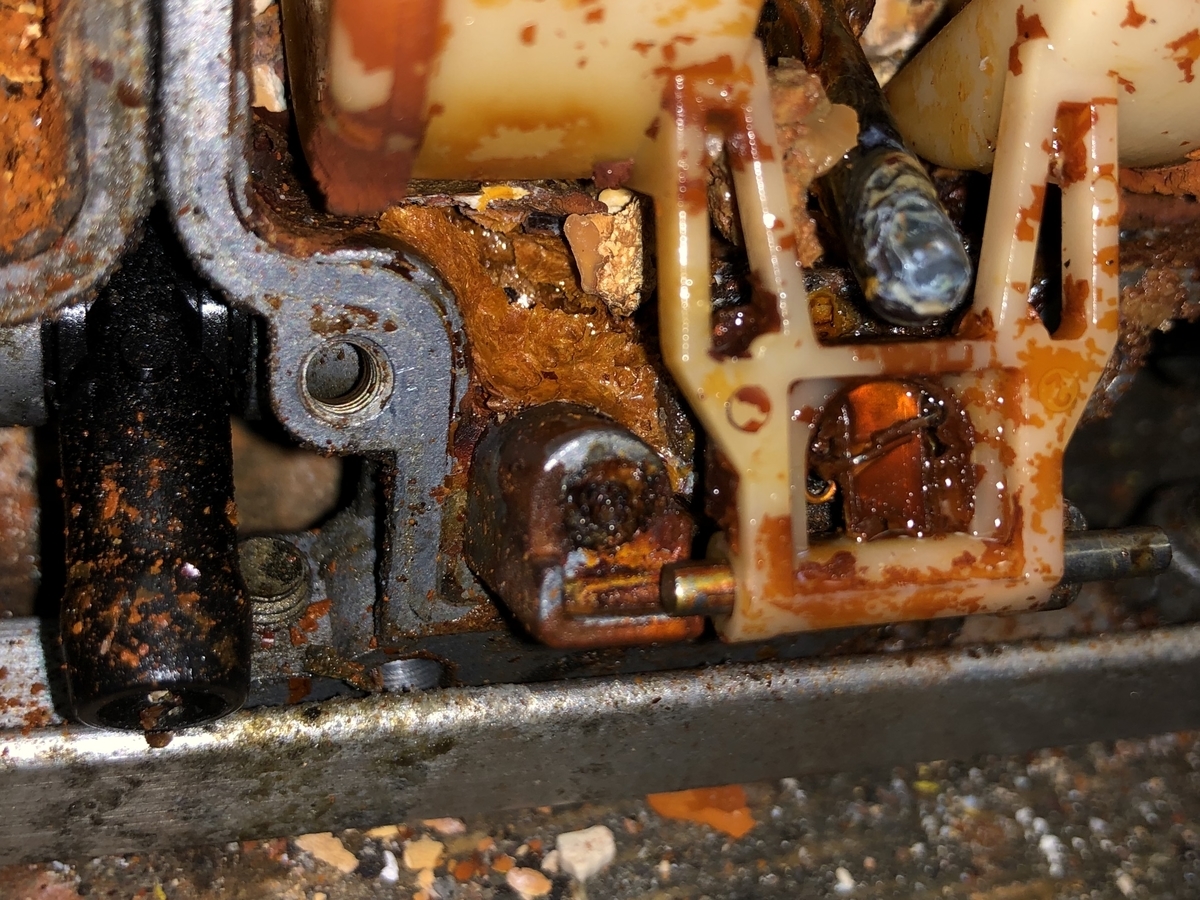

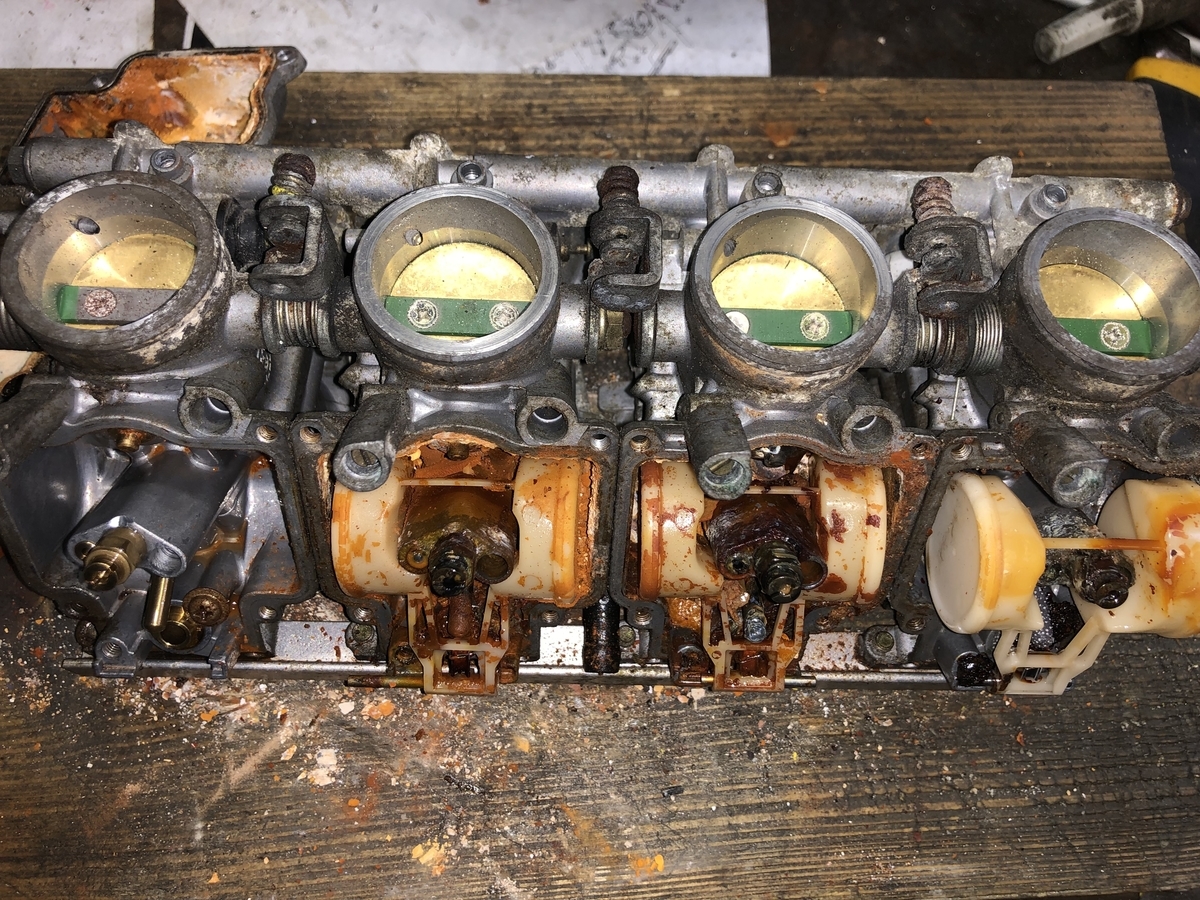

見た目はかなりの腐食具合、フロートチャンバーを開けると更に腐食…


フロートピンを止めているネジはサビで頭が無くなっている状態で、他に何箇所も

頭が残っていてもカステラ状態でボロボロと崩れ落ち、ネジだけがボディに残ります


腐食具合によってはボディに致命的なダメージを与えてしまっている場合が有りますので、OH可否の判断はやはりバラしてみないと分からないのが現状ですが、今回のキャブはボディに致命的なダメージは無いと判断


オーナー様に報告後、OH続行


今回はバラす段階で手がドロドロになってしまうので作業途中の画像は有りません。。

f:id:seaside-grass:20190413113654j:plain

f:id:seaside-grass:20190413113525j:plain

f:id:seaside-grass:20190413113606j:plain

f:id:seaside-grass:20190413113754j:plain

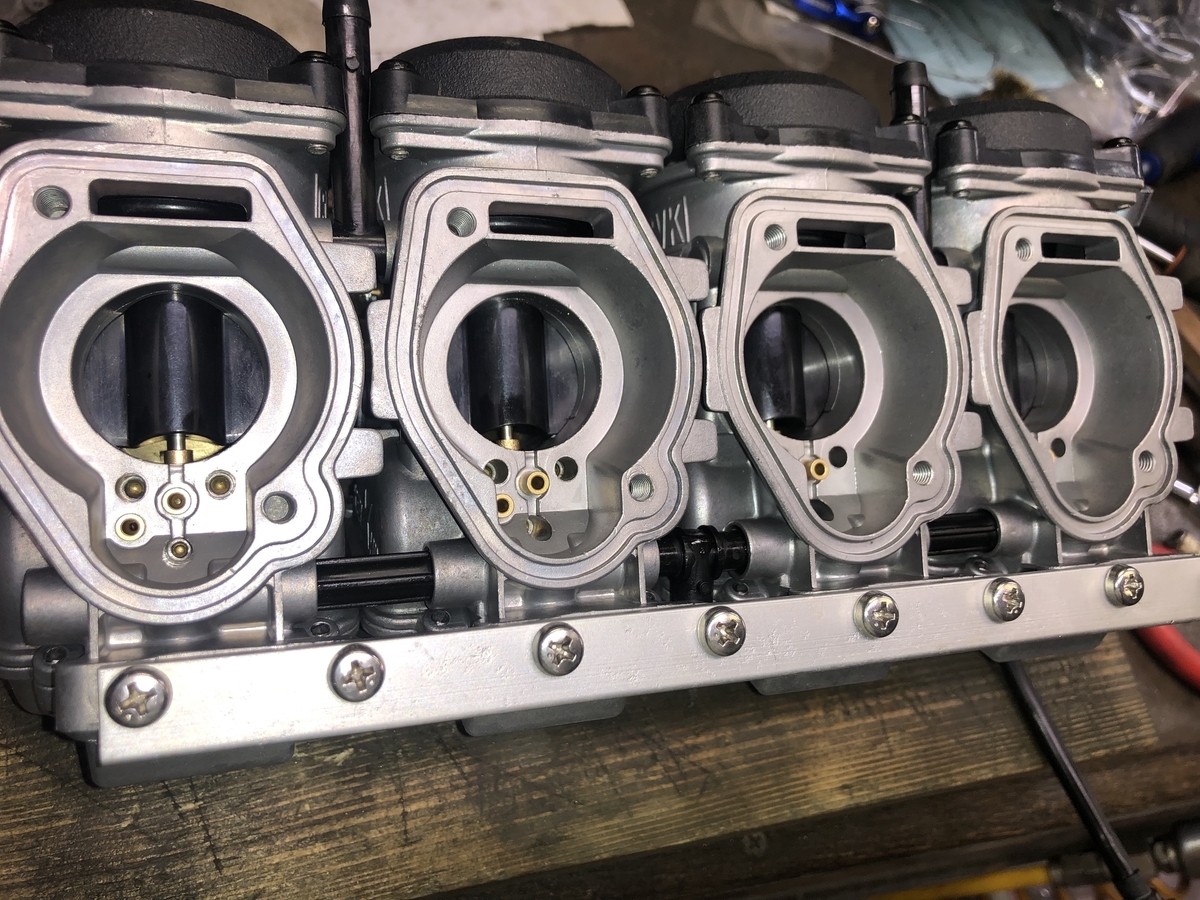

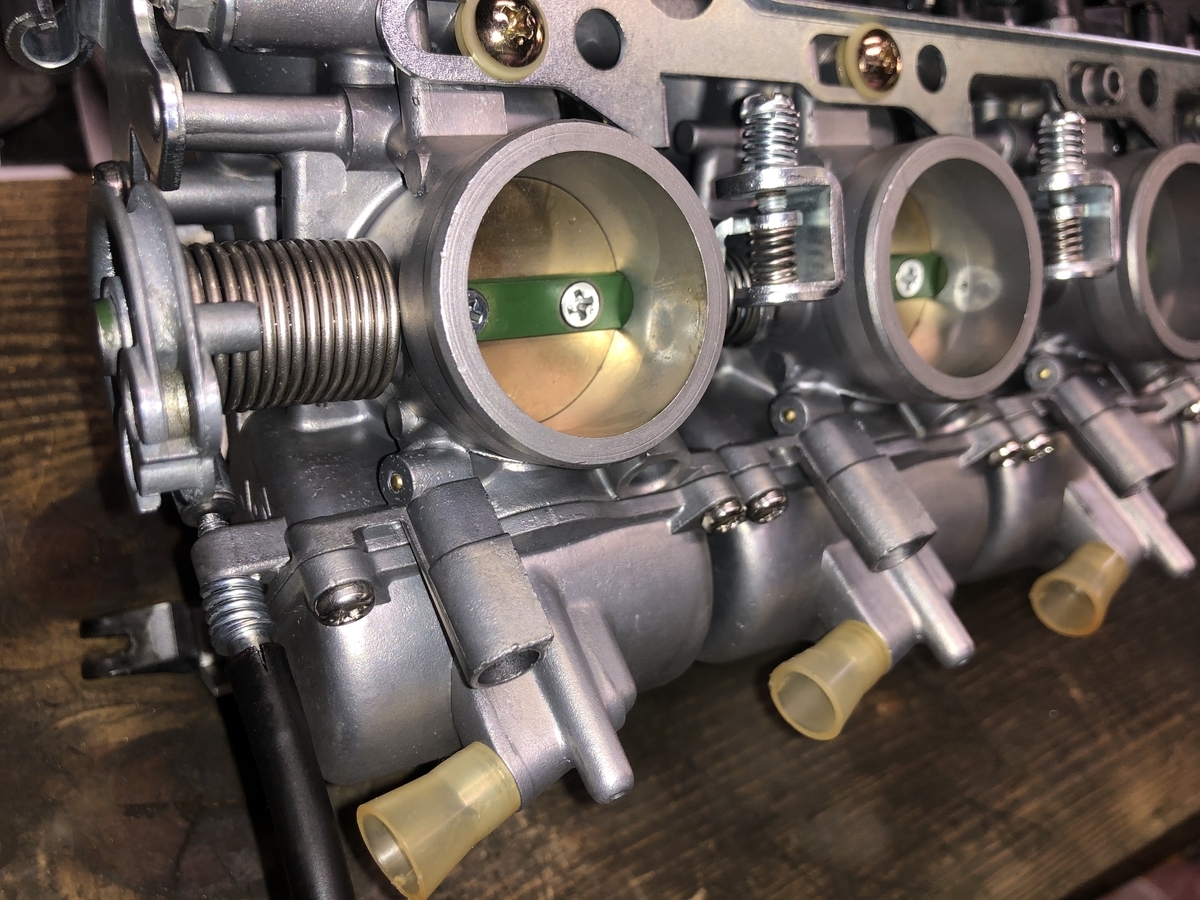

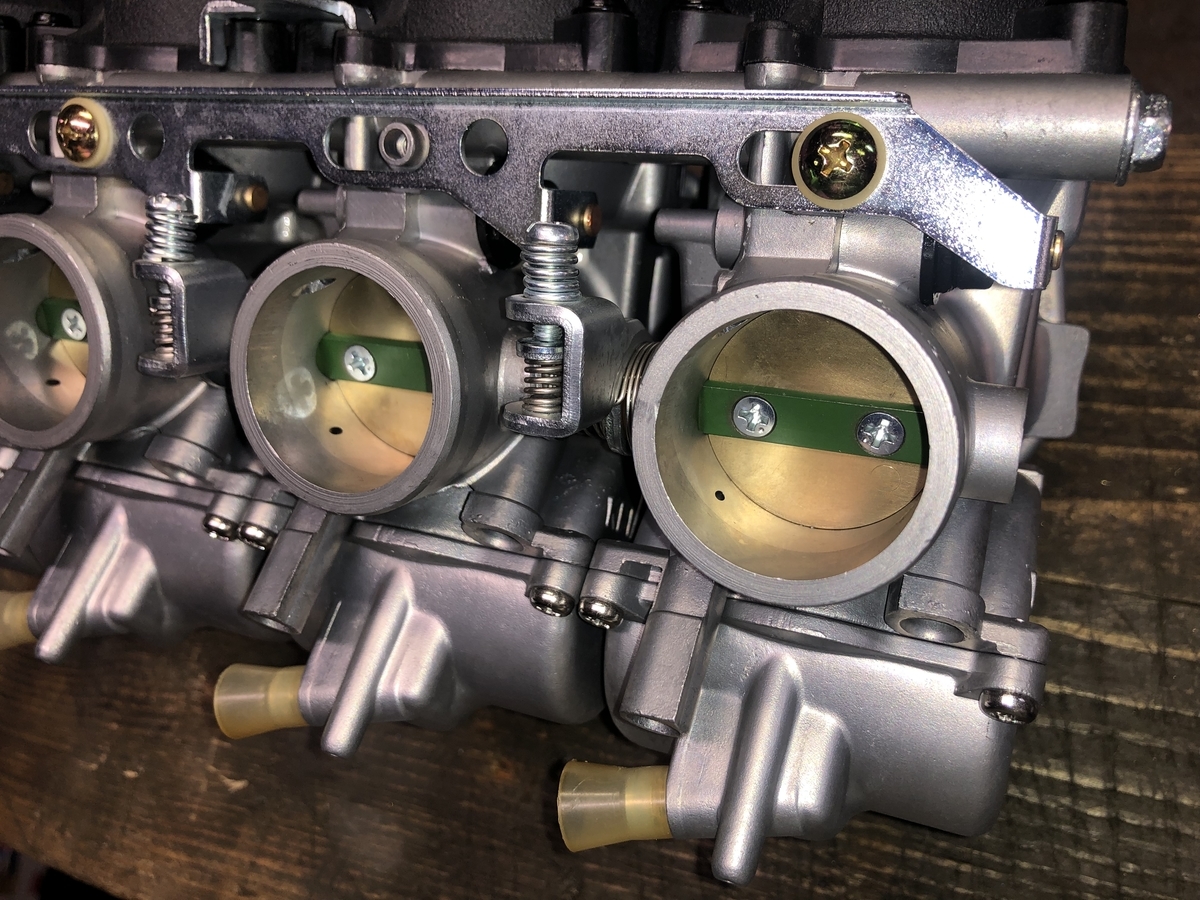

ボディに残ったネジはボディのネジ山を壊す事無く綺麗に取り除き、損傷有る場合はヘリサートで対応します。


ボディ自体に致命的なダメージが無ければOHは可能ですので、不調のキャブレターでお困りの方は当店までお気軽にお問い合わせください。


各種旧車二輪キャブレターレストア

オーバーホール専門店


シーサイドグラス





ゼファー400 キャブレターOH

ゼファー400のキャブレターOH

レストア再生

f:id:seaside-grass:20190112103344j:plain

↑OH前


HPやブログ用に画像を撮って作業を進めようと思っているのですが、忘れて早速チョークステーを外してしまっています^^;

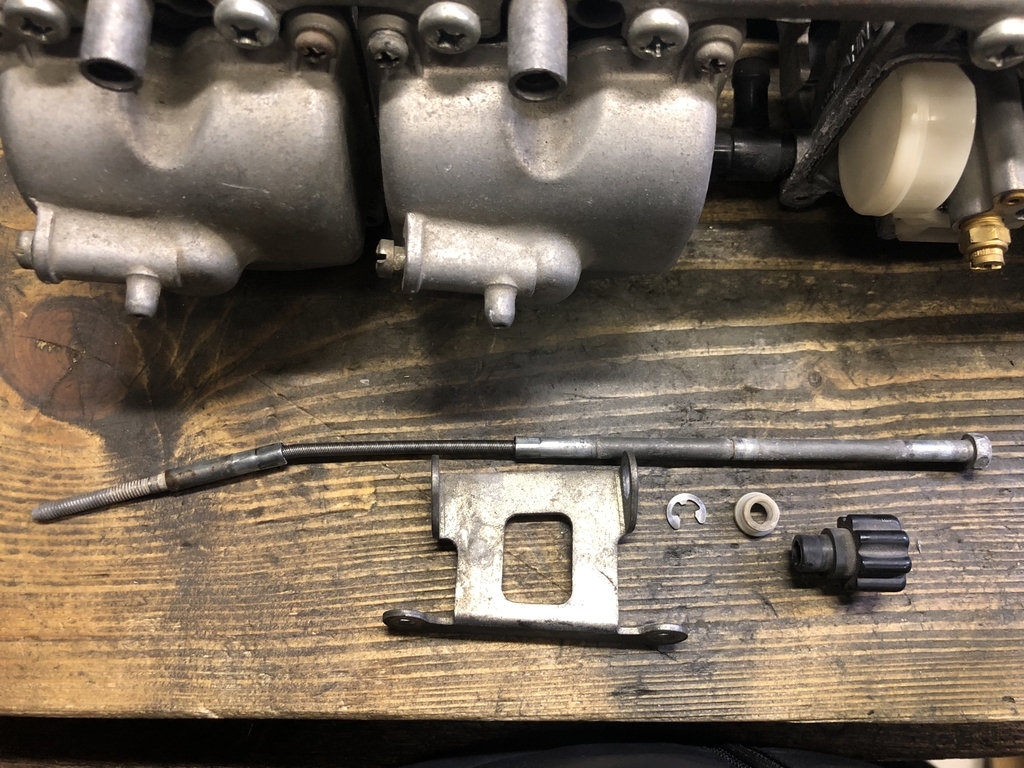

先ず、大まかに欠品や破損状態の有無等を確認しながらバラしていきます


f:id:seaside-grass:20190112104824j:plain

f:id:seaside-grass:20190112104902j:plain

と同時にメッキ準備

f:id:seaside-grass:20190112105849j:plain

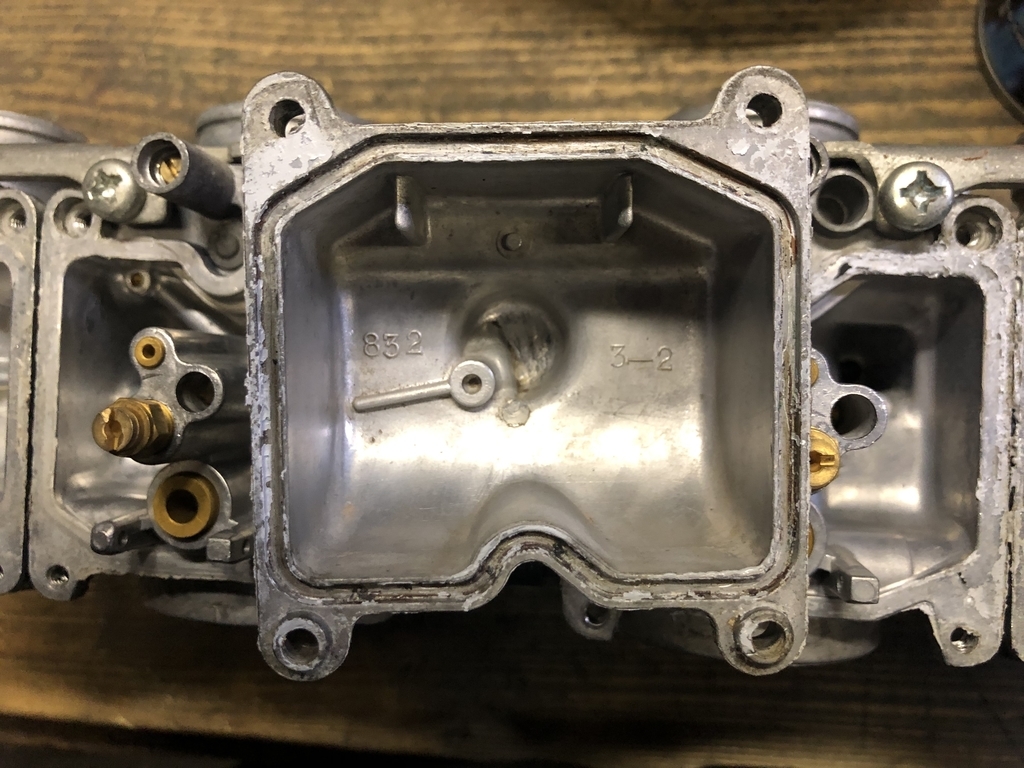

ガスケット再利用で液体ガスケット

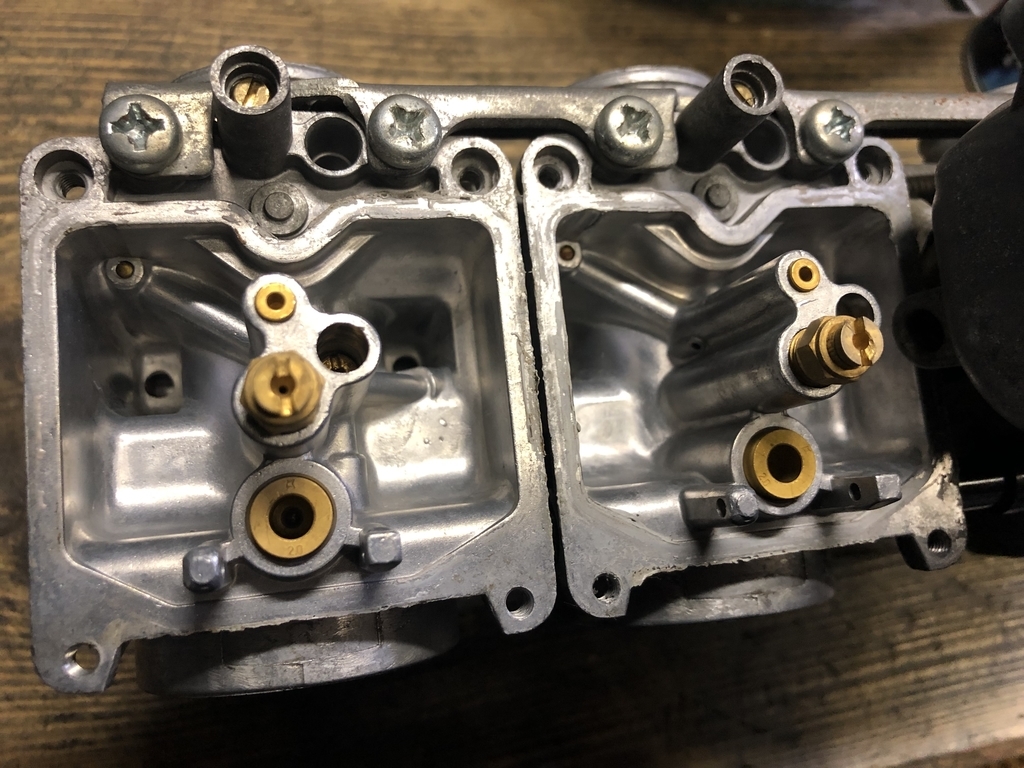

f:id:seaside-grass:20190112110017j:plain

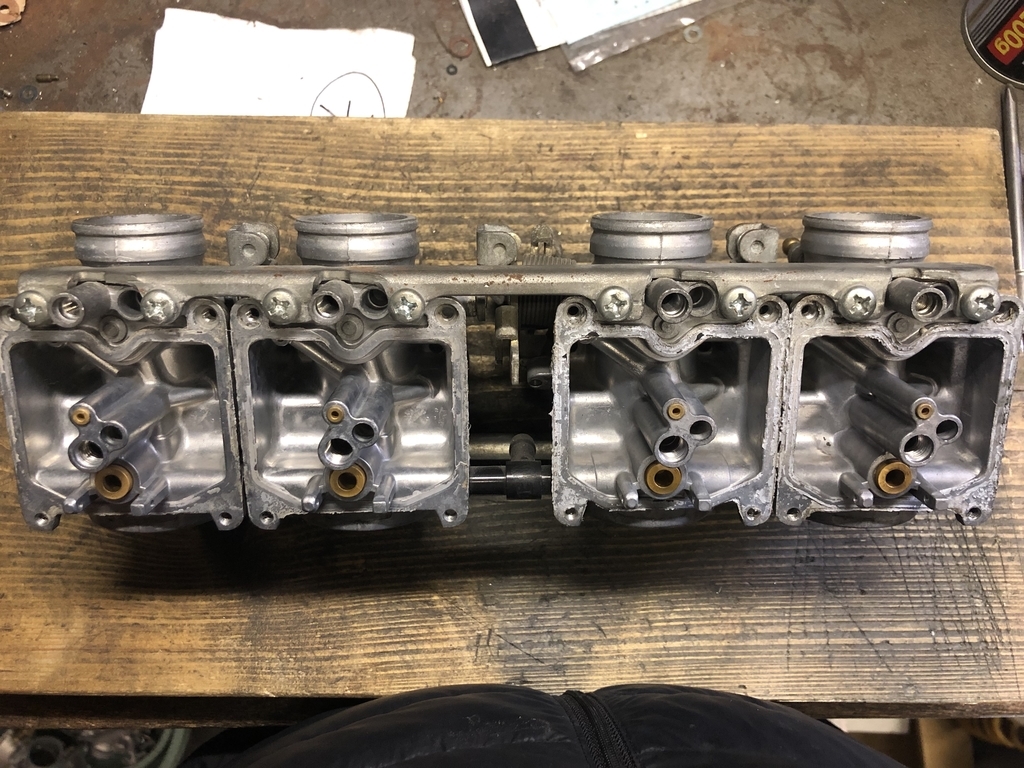

f:id:seaside-grass:20190112110050j:plainf:id:seaside-grass:20190112110127j:plain

OH歴有りですね‥


f:id:seaside-grass:20190112111018j:plain

f:id:seaside-grass:20190112111218j:plain

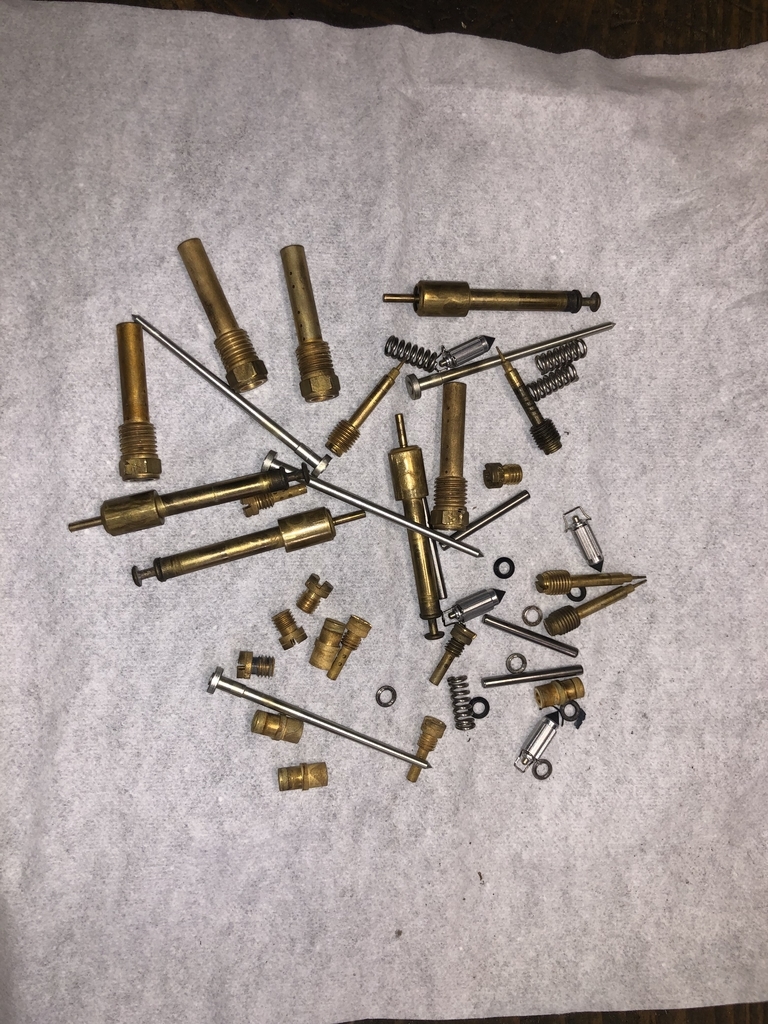

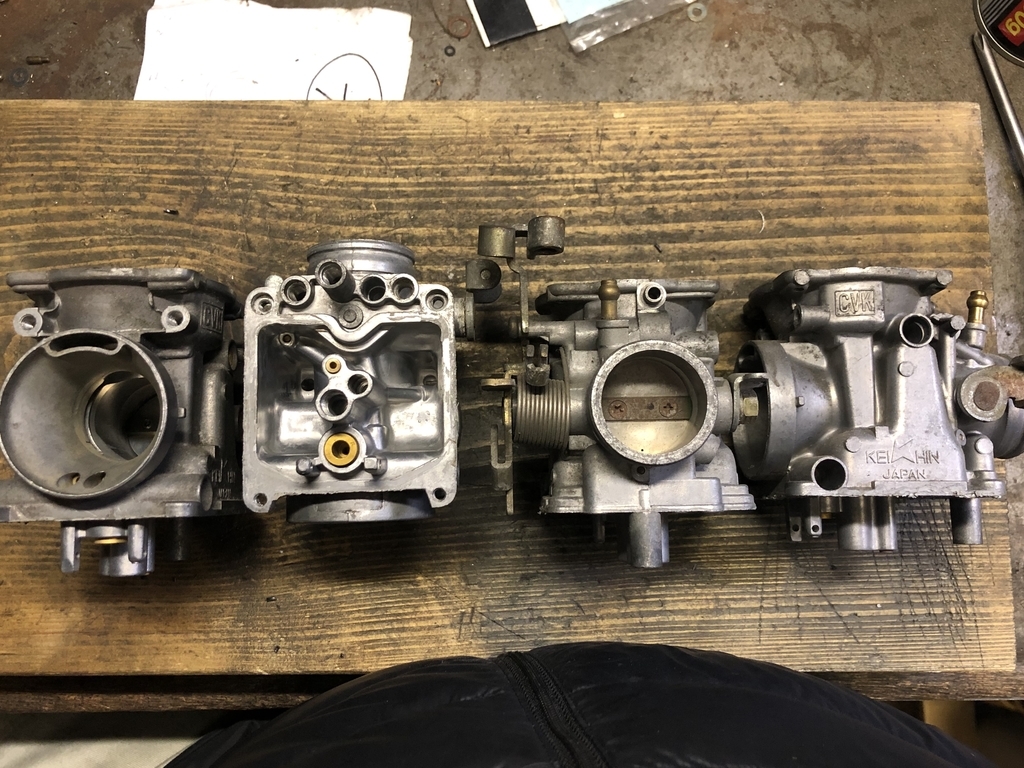

4つに分離しキャブ本体とジェット類をキャブクリーナー等の液体にドブ漬け‥


と、ここまでは良くネット上に出回っているキャブOHのやり方だと思いますが、当店は専門店ですので上記のやり方に「右にならえ」では‥


キャブの状態によりますが、上記のやり方で直る場合もあります

その際はガスケットやOリング等の消耗品は確実に交換をお勧め致します。

先ずは自分でチャレンジしてみる、その精神は大切だと思いますし私は好きですね^ ^


ここまでがOH

これからがレストア再生です。


少し話しが逸れましたが‥

f:id:seaside-grass:20190112113549j:plain

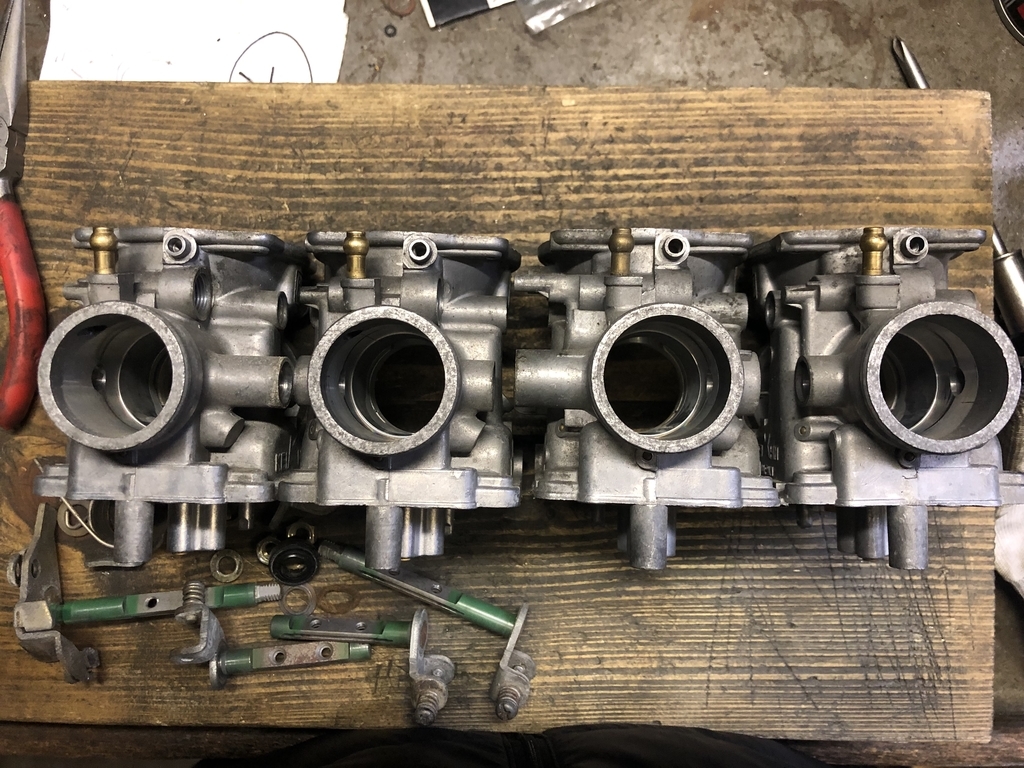

続いてスロットルバルブ=バタフライを外し、非分解のめくら蓋も外して

f:id:seaside-grass:20190112114127j:plain

完全に分解完了です。

f:id:seaside-grass:20190112114316j:plain

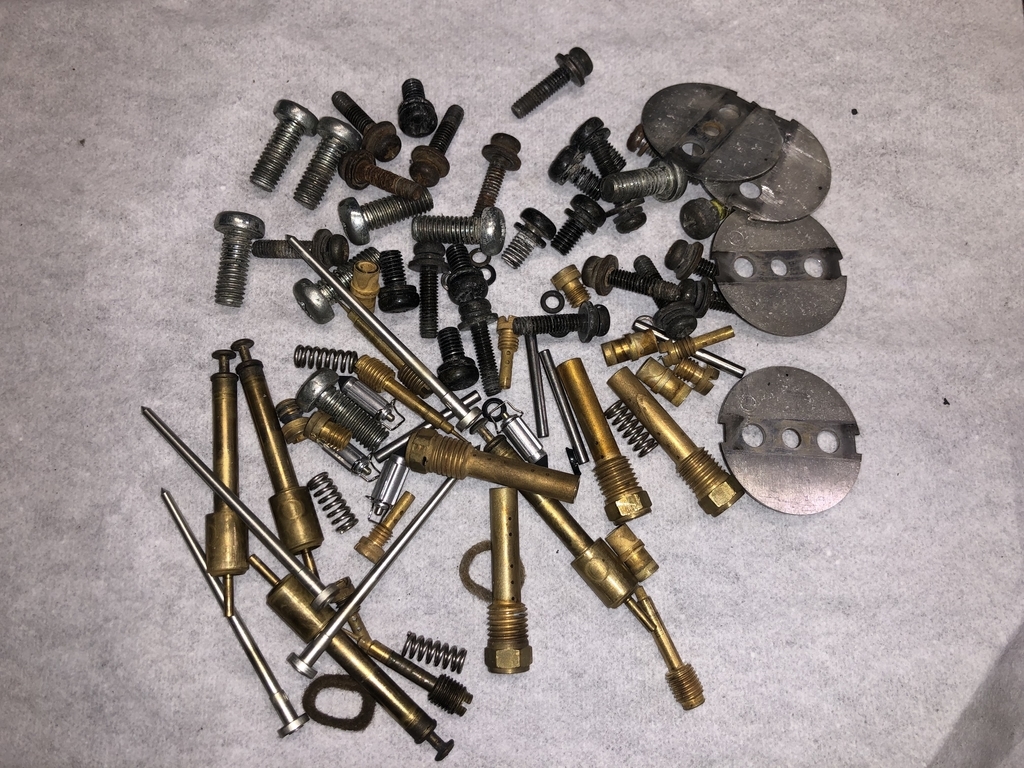

↑廃棄部品

f:id:seaside-grass:20190112114547j:plain

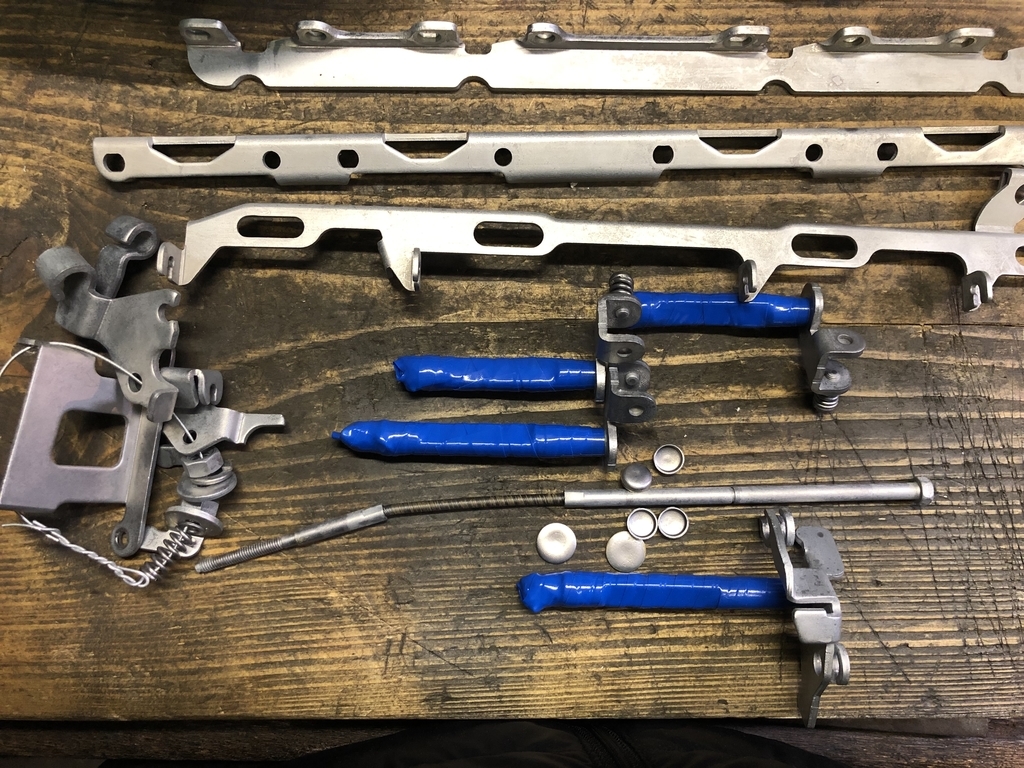

小物類をブラストしメッキに出します。

錆びたままでもメッキ出来ますが、綺麗に仕上がりません。

綺麗に仕上げる為に下準備は大切で、塗装と同じですね。。


その後の行程は非公開となりますが、数種類の洗浄液に浸けウェットブラスト、超音波洗浄、細部にわたるブラストのメディアと不純物を除去

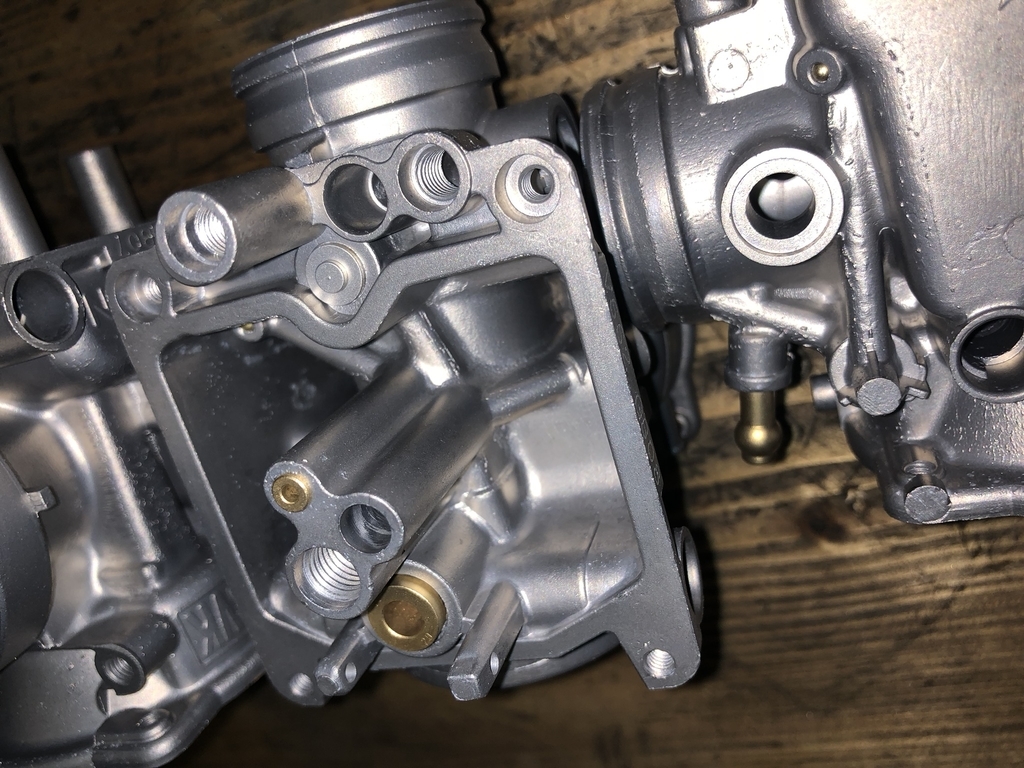

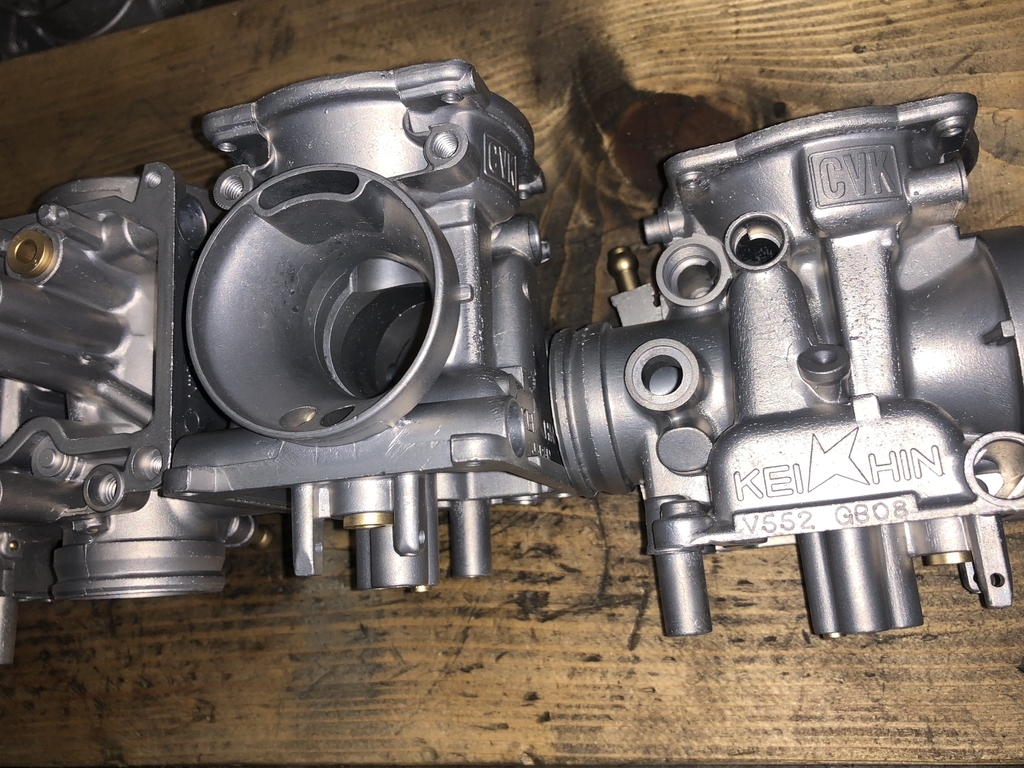

状態を見ながら納得いくレベルまで行程を繰り返しボディを仕上げていきます

f:id:seaside-grass:20190112120648j:plain

f:id:seaside-grass:20190112120733j:plain

ボディが完全に仕上がり、小物類のメッキが戻って来た時点で組み上げ段階へ

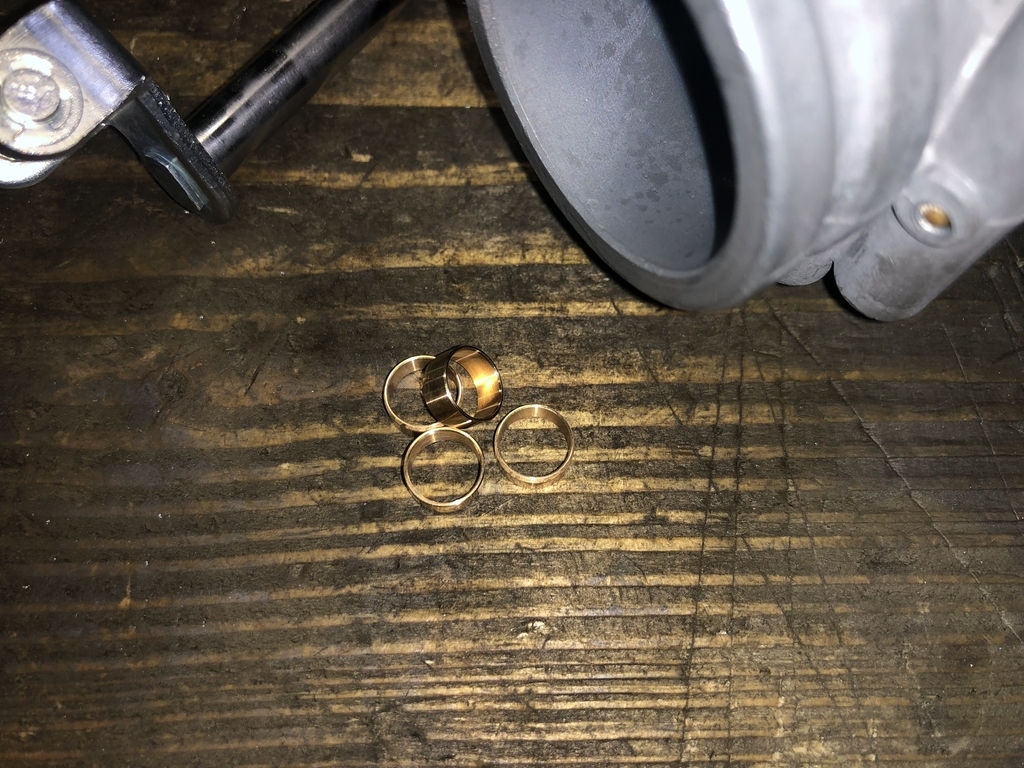

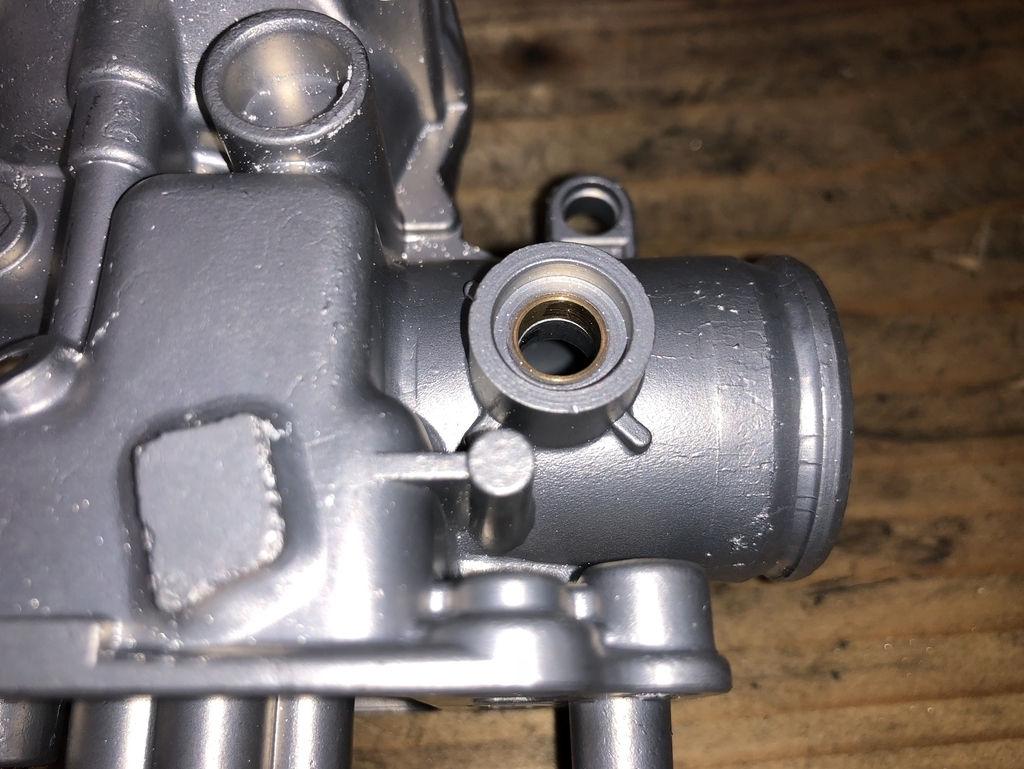

この状態で初めてシャフト部分のガタを確認し、ガタが有ればブッシュを打ち込みます

ガタ修正は無料です。

f:id:seaside-grass:20190112121927j:plain

f:id:seaside-grass:20190112121948j:plain

cbxキャブを参考に、写真撮り忘れました‥

そして、シャフト部分のフェルトを純正改良品の新品に交換

f:id:seaside-grass:20190112122836j:plain

そして、キャブレターで1番大切な部品

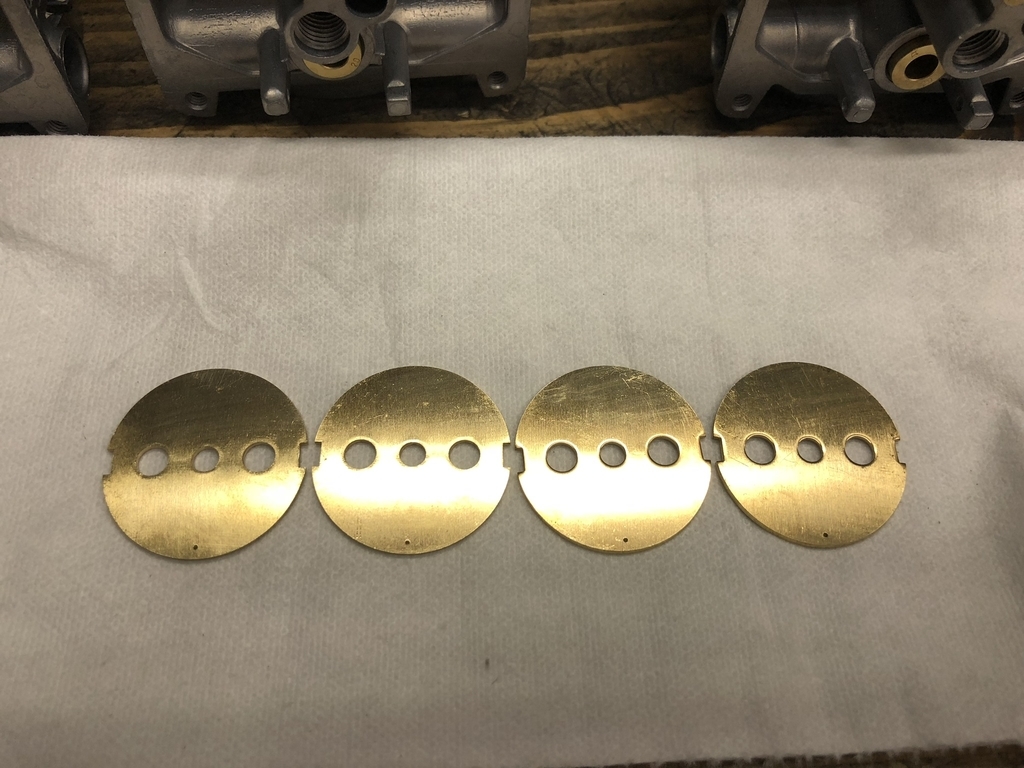

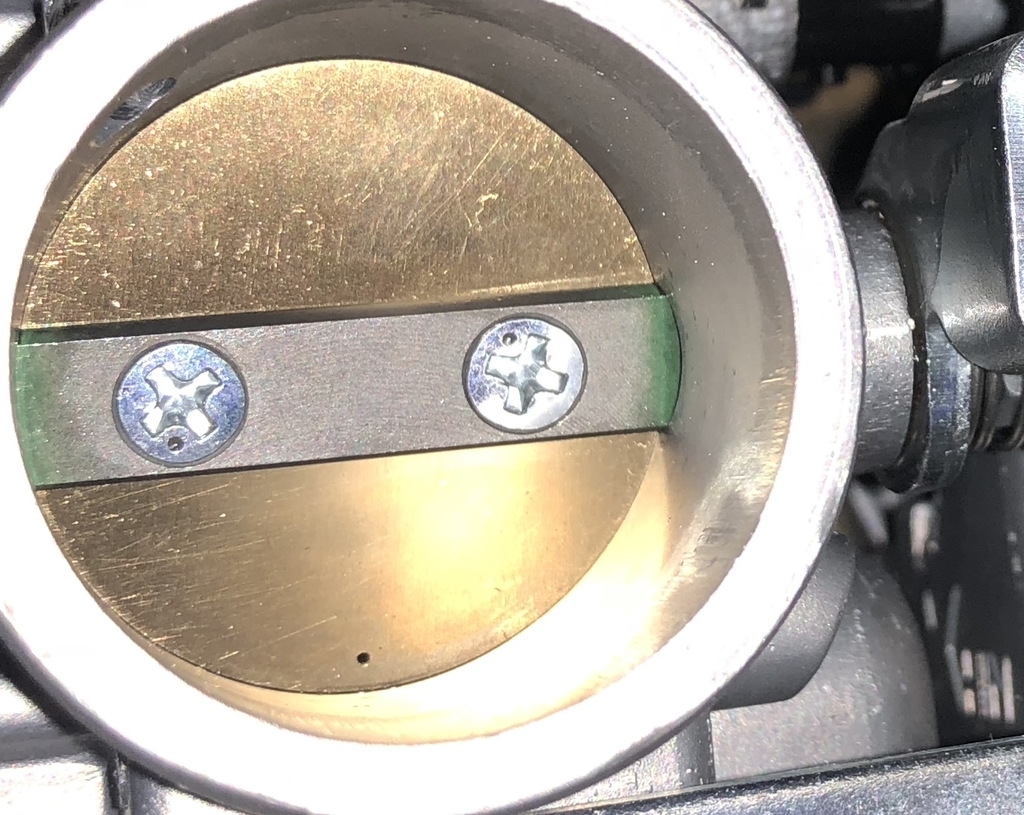

スロットルバルブ=バタフライ

f:id:seaside-grass:20190112123053j:plain

f:id:seaside-grass:20190112123115j:plain

f:id:seaside-grass:20190112123150j:plain

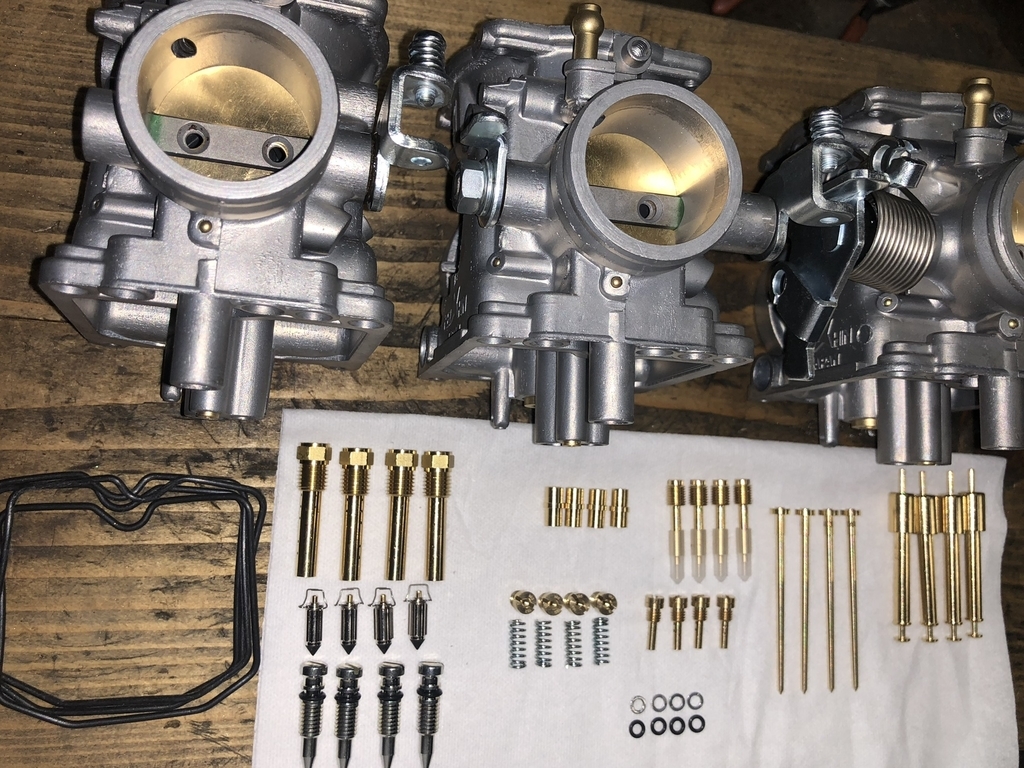

バタフライを仮付けしていき、精度国産No. 1 キースターのリペアキットを使い組み上げていきます。

安物のリペアキットが多数出ていますが、当店は値段問わず信用出来る物しか使用しません。


4連バラバラの状態でバタフライを本付けしないのには理由が有りますが、それはまた後日で‥


f:id:seaside-grass:20190112123742j:plain

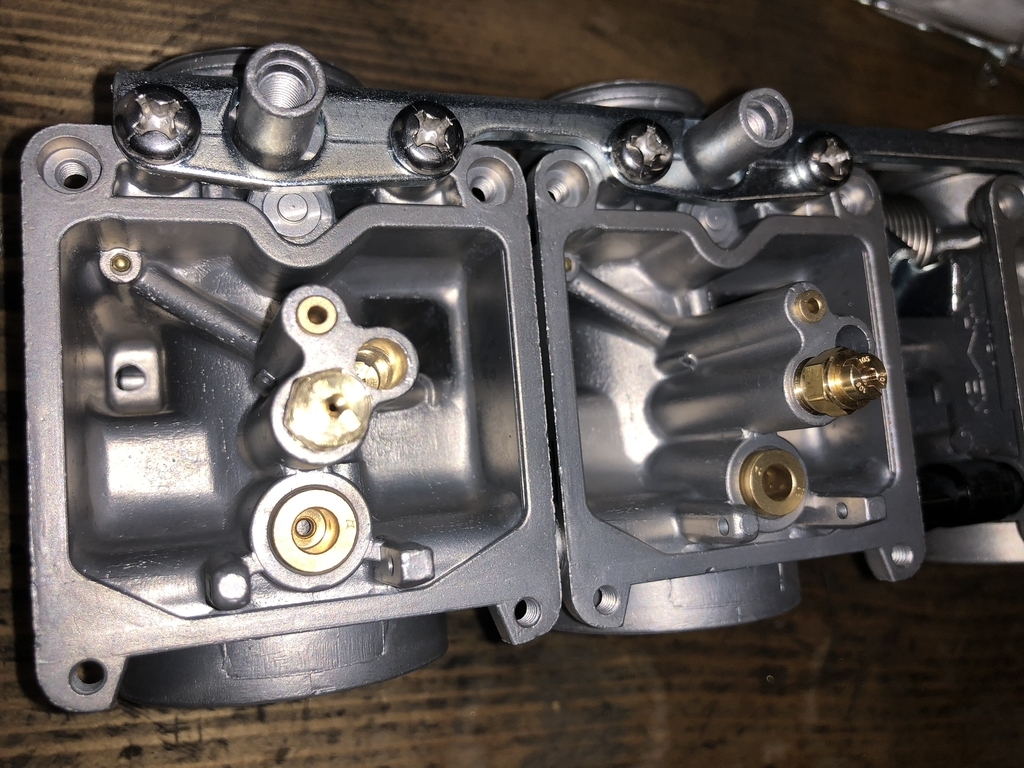

ジェット類を組み込み、形にしていき‥

f:id:seaside-grass:20190112124030j:plain

バルブシートの確認、腐食などで当たり面の状態が悪ければ特殊治工具にて修正していきます。

バルブシート自体が悪ければオーバーフローは何しても絶対に止まりません。

f:id:seaside-grass:20190112125331j:plain

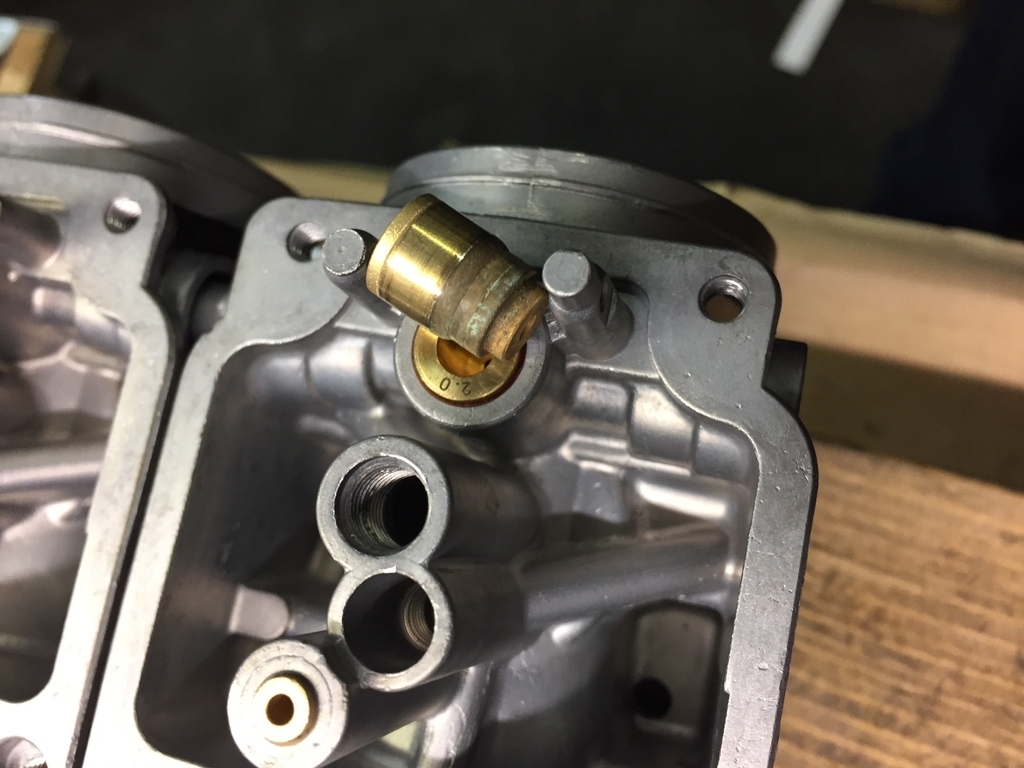

特殊治工具でも修正不能のシートは抜き替えします。

油面変わりますので、こちらも専用の特殊治工具にて打ち込み調整、油面よりも実油面の方が大切ですので、実油面で調整


そして、調整が終われば確認を経ながら組み上げ、専用の器具で同調を取りやっと完成となります。

f:id:seaside-grass:20190112132218j:plain

f:id:seaside-grass:20190112132245j:plain

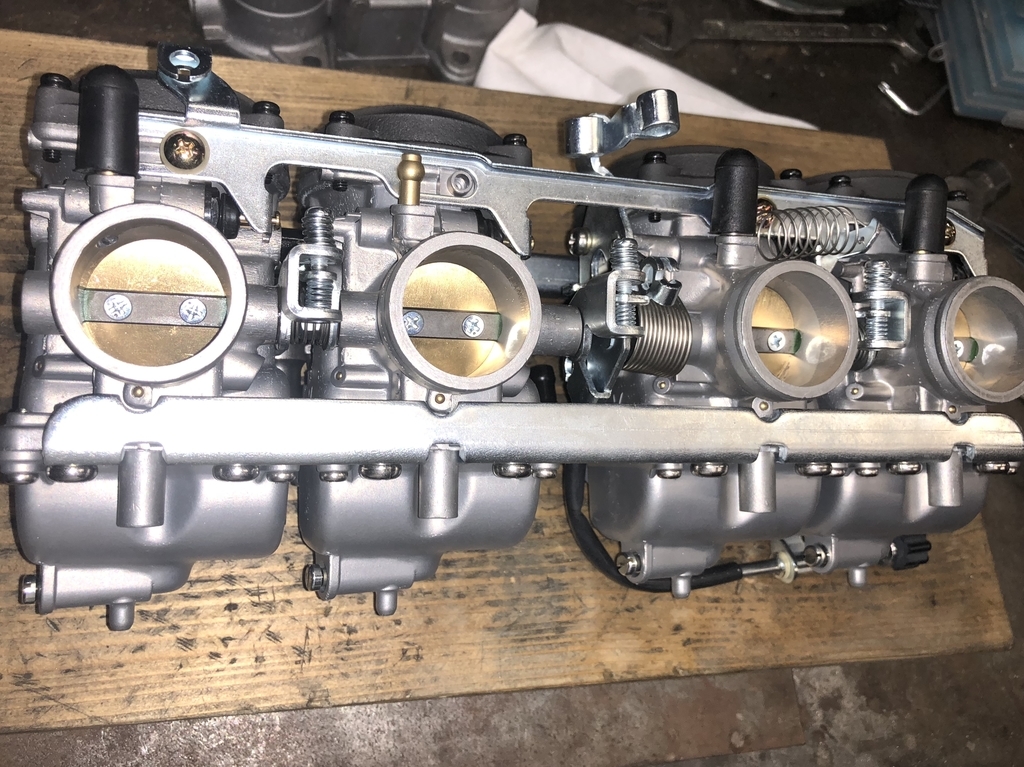

↑再生OH完成


※作業内容と交換部品※

↓下記部品OH料金に含まれるています。


スロットルバルブ=バタフライ真鍮製

シャフトシール

フロートチャンバーガスケット

メインジェット

スロージェット

パイロットジェット

ジェットニードル

ニードルバルブ

ジェットホルダー

ニードルジェット

パイロットスクリュー

パイロットスクリュースプリング

ワッシャー

ドレンスクリュー

スタータープランジャー

スタータープランジャースプリング

各部Oリング全て

ネジ類全てステンレス

ウェットブラスト

超音波洗浄


納期は約1ヶ月

zephyr400のキャブレターOH、ホームページよりメールにてお気軽にお問い合わせ下さい。


※2019年1月31日までお年玉キャンペーンとしまして、通常料金の20%オフでOH承っております。

※キャンペーンは終了しました。


キャンペーン対象キャブレター

cbx400f  cbx550f  cbr400f  ゼファー400

大変お得なキャンペーンとなっておりますので、キャブレター不調でお困りの方はこの機会にご検討頂ければと思います^ ^


各種旧車二輪キャブレターレストア

オーバーホール専門店

シーサイドグラス
